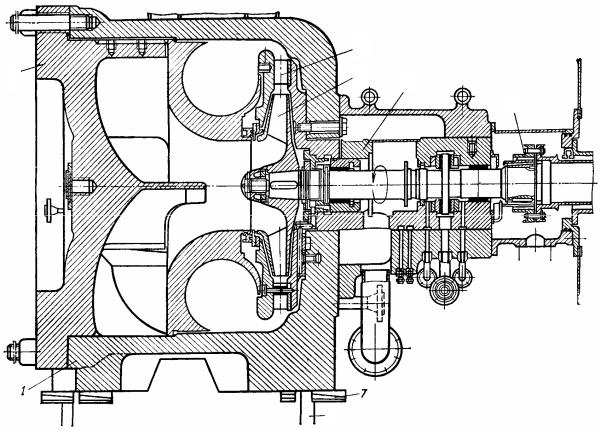

Рис. 56. Неполнонапорный одноступенчатый нагнетатель НЗЛ типа 370-18: 1 – корпус; 2 – крышка; 3 – лопаточный диффузор; 4 – рабочее колесо; 5 – гильза; 6 – зубчатая муфта; 7 – клиновые прокладки; 8 – анкерные болты

Одно из общих требований к НПГ – достаточно массивный и жесткий газоплотный корпус, способный без существенных деформаций воспринимать как внутреннее давление, так и значительные усилия и опрокидывающие моменты от труб обвязки. Большинство одноступенчатых нагнетателей на отечественных газопроводах имеет один вертикальный разъем для доступа к газовой полости.

Двухступенчатые нагнетатели выполняют и с одним, и с двумя вертикальными стыками: при литом корпусе достаточен один разъем, при сварно-кованом технологичнее иметь два. Корпуса с горизонтальным разъемом затрудняют удобный подвод и отвод патрубков большого сечения, небезопасны при аварийных ситуациях, когда разъем может потерять плотность, и в НПГ большой размерности не применяются.

Корпус НПГ крепят к опорной раме с помощью достаточно жестких лап, для восприятия усилий от труб используют также шпонки.

81

Одноступенчатые НПГ имеют обычно консольные роторы и глухую крышку, а для двухступенчатых характерны межопорные роторы с размещением одного или обоих подшипников на крышках. В двухступенчатых нагнетателях ротор вместе со съемными деталями проточной части образует один или два сборных узла. Рабочие колеса насаживают на вал на горячей посадке, иногда с помощью жидкости высокого давления.

Осевые усилия в НПГ могут достигать больших значений. Для снижения осевого усилия при межопорных роторах используют лабиринтное уплотнение большого диаметра со стороны высокого давле-

ния, называемое разгрузочным поршнем, или думмисом. Газ, про-

шедший думмис, обычно направляется на всасывание.

9

12 11 10

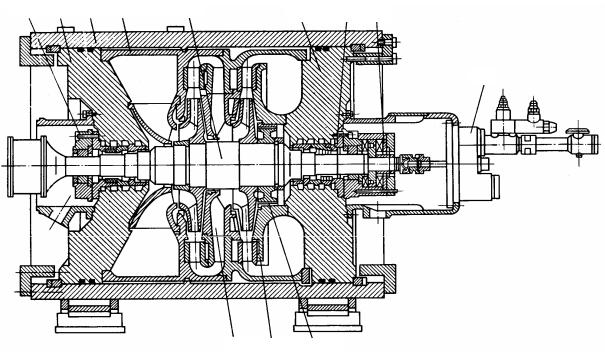

Рис. 57. Полнонапорный двухступенчатый нагнетатель НЦ-16/76: 1 – опорный подшипник; 2 – крышка; 3 – корпус; 4 – внутренний корпус; 5 – ротор; 6 – крышка; 7 – уплотнение; 8 – опорно-упорный подшипник; 9 – блок масляных насосов; 10 – думмис; 11 – улитка; 12 – обратный направляющий аппарат

Для восприятия осевых усилий используют двухсторонние упорные подшипники с самоустанавливающимися колодками.

Опорные подшипники применяют только типа скольжения (не качения) – двухклиновые или многоклиновые (сегментные). Последние

82

хорошо демпфируют поперечные колебания ротора и обеспечивают более спокойную работу ГПА.

Для снижения протечек между вращающимися и неподвижными вентилями используют лабиринтные уплотнения с острыми гранями, а для обеспечения плотности между полостями статора с различным давлением применяют кольцевые резиновые шнуры. Для сохранения КПД нагнетателя важное значение имеет поддержание малых зазоров в небольшом лабиринтном уплотнении на втулке покрывающего диска.

На рис. 56 представлена конструкция неполнонапорного нагнетателя типа 370-18. Нагнетатель имеет непосредственный привод от силовой турбины ГТУ и рассчитан на давление 5,5 и 7,45 МПа. Корпус нагнетателя имеет один вертикальный разъем и тангенциальные соосные входные и выходные патрубки. Нагнетатель снабжен лопаточным диффузором. Ротор нагнетателя вместе с подшипником, уплотнениями, диффузором и другими элементами образует единый сборочный узел, называемый гильзой. Этот узел имеет горизонтальный разъем, что позволяет легко проверять правильность взаимного расположения деталей. При необходимости гильза в сборе может быть заменена запасной, что позволяет осуществлять агрегатно-узловой метод ремонта. Конструкцией предусмотрена возможность ремонта и замена вкладышей и уплотнений без вскрытия газовой полости.

Конструкция рабочего колеса – клепаная. Межлопаточные каналы выфрезерованы в теле основного диска. Такая конструкция хорошо демпфирует колебания, вызываемые лопаточным диффузором. Изготавливают также сварные рабочие колеса.

Некоторые особенности конструкции основных узлов НПГ рассмотрим на примере двухступенчатых нагнетателей НЦ-16/76 и типа 235-НЗЛ. Оба эти нагнетателя широко распространены на компрессорных станциях газопроводов, и конструкции их являются развитием ряда проверенных в эксплуатации решений.

Нагнетатель НЦ-16/76 (см. рис. 57) с номинальной частотой вращения 4900 об/мин для ГПА мощностью 16 МВт имеет кованый цилиндрический корпус с двумя жесткими вертикальными и тоже коваными крышками, на которых смонтированы узлы подшипников и уплотнений. Крышки зафиксированы в корпусе с помощью упорных разрезных колец. Всасывающий и нагнетательный патрубки – кованы, приварены к корпусу снаружи, опорные лапы корпуса также приварены. Для герметизации соединений «крышки – корпус» и внутренних

83

полостей проточной части используют кольцевые резиновые шнуры различного диаметра.

Конструкция кованого наружного корпуса позволяет использовать его и для перспективного давления 10 МПа при умеренной толщине стенки (около 120 мм). Необходимые полости получены с помощью тонкостенного литого внутреннего корпуса, также не имеющего горизонтального разъема. Внутренний корпус при сборке вкатывается в наружный на специальных роликах. На внутреннем корпусе закреплены входной направляющий аппарат, представляющий собой систему радиальных ребер, лопаточные диффузоры обеих ступеней и наружная часть обратного направляющего аппарата (ОНА). Внутренняя разъемная часть ОНА извлекается вместе с ротором.

Ротор имеет ступенчатый вал с максимальным диаметром (посередине) около 300 мм, на который насажены рабочие колеса, думмис (разгрузочный поршень), втулки уплотнений, полумуфта для восприятия крутящего момента и упорный гребень. Лопатки рабочего колеса выфрезерованы из тела основного диска, соединены с покрывающим (покрывным) диском с помощью пайки. Ротор приспособлен для многоплоскостной балансировки. Для извлечения ротора нет необходимости доставать внутренний корпус и диффузоры.

Воспринимающий осевые усилия упорный подшипник имеет пакеты колодок с обеих сторон. Каждый опорный подшипник сегментного типа состоит из пяти самоустанавливающихся сегментов. Уплотнения имеют лабиринтную часть и масляную концевую часть в виде щелевого уплотнения с плавающими кольцами.

Выходная сборная камера образована с помощью кольцевого углубления на торцевой крышке и специально присоединенной к ней улитки. Из статорных деталей разъем имеет только внутренняя часть ОНА.

Общее конструктивное решение нагнетателя позволяет сравнительно легко заменять при необходимости детали проточной части и получать различные модификации.

Двухступенчатый нагнетатель типа 235-21 (рис. 58) разработан Невским заводом им. В.И. Ленина (НЗЛ) также в нескольких модификациях по параметрам на расчетную частоту вращения 4800 об/мин для ГПА мощностью 10 МВт. Отличительная его особенность – литой корпус и литая крышка с обычным фланцевым соединением. Корпус снабжен достаточно жесткими лапами, которые обеспечивают
