1.2. Исследование влияния величины эксцентриситета (длины кривошипа) на величину виброускорения сыпучего материала.

Задавшисьчастотойвращениякривошипаn=100об/минпоформуле:

.

Определяем величину виброускорения для различных значений эксцентриситета.

Для расчета брать следующие значения эксцентриситета: e-5мм, e-2,5мм, e, e+2,5мм, e+5мм, где e – величина эксцентриситета, заданная в табл. 4, в соответствии с номером варианта.

По результатам вычислений, по пяти точкам, построить график

, при n = 100 об/мин (рис. 40).

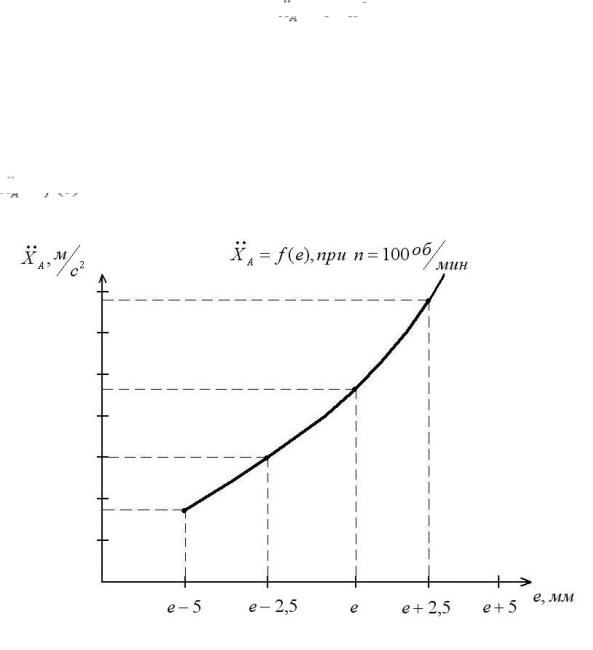

Рис. 40. Зависимость виброускорения от величины эксцентриситета

1.3. Найти совокупные значения частоты вращения вала и эксцентриситета, обеспечивающие виброускорение, равное ускорению свободного падения.

Для расчета рекомендуется пользоваться формулой

- 75 -

,

где g – ускорение свободного падения, g = 9,81 м/с2; e – длина кривошипа, м.

Длину кривошипа задаем так же, как в задаче 2: e-5мм, e-2,5мм, e, e+2,5мм, e+5мм.

Полученные значения угловой скорости в рад/с необходимо перевести в обороты в минуту. По полученным значениям построить график n=f(e) при (рис. 41).

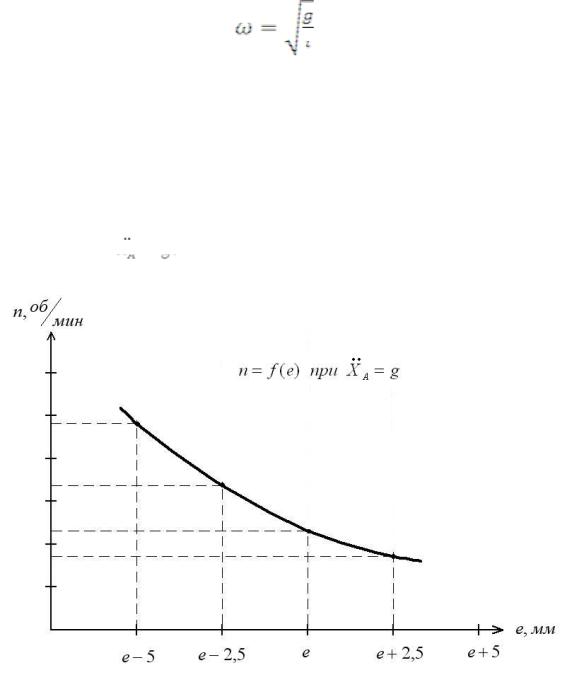

Рис. 41. Совокупность значений n (об/мин) и е (мм), обеспечивающие ускорение ХА = g

1.4. Исходные данные для расчета.

Исходные данные для расчета следует принимать из табл. 4, в соответствии с заданным преподавателем номером варианта

- 76 -

Таблица 4

- 77 -

Задача 2

Часть 1

Найти резонансную частоту вращения карданного вала автомобильного тягача с приводом на задние колеса.

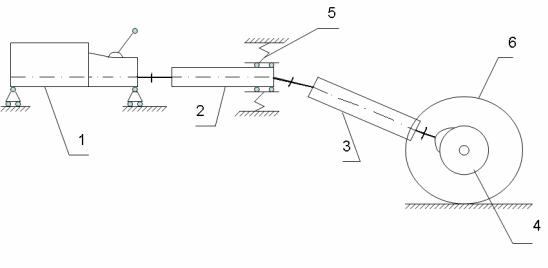

Рис. 42. Схема трансмиссии:

1 – двигатель с КПП; 2 – передняя часть карданного вала; 3 – задняя часть карданного вала; 4 – главная передача; 5 – подшипник с упругим корпусом (подвесной подшипник);

6 – ведущее колесо

Крутящий момент от двигателя через коробку передач (КПП) передается на карданный вал, затем на главную передачу (задний мост) и ведущее колесо (см. рис. 42).

Сделав ряд допущений, можно записать дифференциальное уравнение колебаний карданного вала:

где m – масса карданного вала (кг), С- жесткость корпуса подвесного подшипника (Н/м).

Разделив обе части уравнения 104 на массу, получим

m

- 78 -

В первой части задачи 2 необходимо построить графическую зависимость nрез f C,m , принимая nрез f 0 , где nрез – резонансная частота вращения (рис. 43).

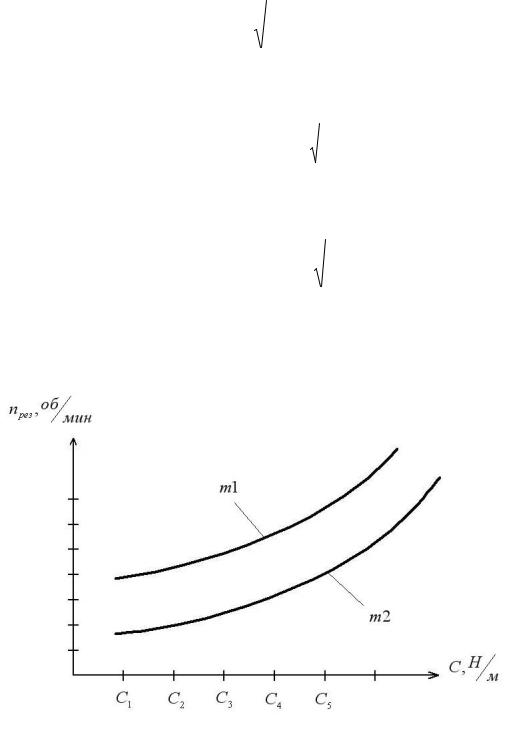

Рис. 43. Изменение резонансной частоты вращения вала n (об/мин)

взависимости от жесткости С (Н/м) упругой подвески

-79 -
