Сыпучий материал просеивается через сита 6 и 7, для снижения динамических нагрузок на подшипники на эксцентриковом валу 8 установлены противовесы 5.

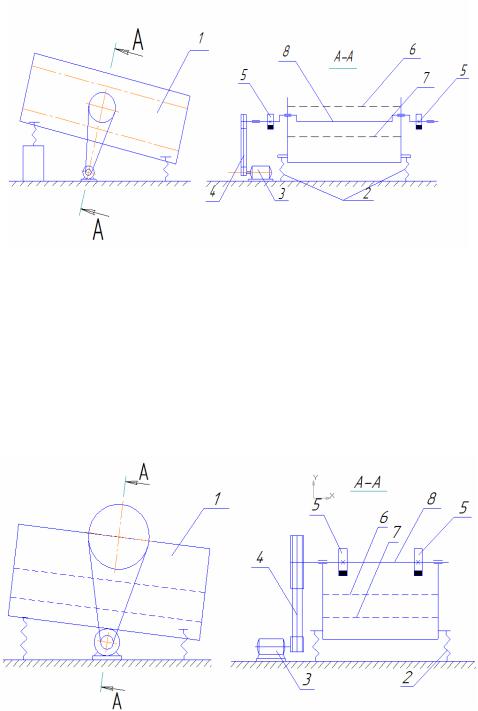

Рис. 33. Схема наклонного эксцентрикового грохота

Эксцентриковые грохоты совершают круговые колебания с постоянной амплитудой. Размер сита составляет 1500х3750 мм, амплитуда колебаний А = 3…4.5 мм, частота колебаний f = 800…1400 1/мин.

На рис. 34 изображена схема инерционного наклонного грохота.

Рис. 34. Схема инерционного наклонного грохота

- 65 -

Данная конструкция грохота отличается от ранее рассмотренной тем, что приводной вал 8 прямой, крепится на подшипниках прямо к коробу, который опирается через пружины 2 на основание. Колебания возникают за счёт круговой возмущающей силы, возникающей при вращении дебалансов 5.

Форма колебаний зависит от расположения дебалансов и способа подвески короба (круговые или линейные колебания).

Вотличие от эксцентриковых грохотов у инерционных грохотов

сувеличением нагрузки (массы материала) амплитуда колебаний автоматически уменьшается, защищая конструкцию от перегрузки.

Винерционных грохотах имеется возможность использовать вибрацию направленного действия. Регулирование амплитуды колебаний в инерционных грохотах осуществляется заменой дебалансов.

1.19. Вибропогружатели

Вибропогружатели представляют собой механизмы, передающие погружаемым в грунт элементам колебания определённой частоты, амплитуды и направления, в результате которых обеспечивается их постепенное погружение.

Рис. 35. Схема вибропогружателя:

1 – электродвигатель; 2 – вибровозбудитель;

3 – наголовник; 4 – свая

Вибропогружатели применяются и в тех случаях, когда нужно извлечь из грунта элементы конструкций – шпунт, сваи и т.д.

- 66 -

Работа вибропогружателя основана на резком снижении коэффициента трения между грунтом и поверхностью погружаемого элемента под действием вибрации.

Вибропогружатель состоит из электродвигателя 1 (рис. 35), вибровозбудителя 2 и наголовника 3. Наголовник передаёт вибрацию на сваю 4.

Вибровозбудитель 2 должен иметь чётное количество валов (два, четыре и т.д.). Валы должны быть жёстко соединены (например, зубчатой передачей) и получают вращение от электродвигателя посредством клиноремённой или цепной передачи.

По назначению вибропогружатели могут быть:

-низкочастотными, с частотой колебаний 300…500 1/мин;

-высокочастотными, с частотой колебаний 700…1500 1/мин. Низкочастотные вибропогружатели применяют для погружения

вгрунт элементов большой массы и габаритов, с большим лобовым сопротивлением.

Высокочастотные вибропогружатели используются для погружения элементов с малым лобовым сопротивлением и небольшой массой.

По типу привода различают вибропогружатели трансмиссионные – когда между двигателем и валом с дебалансами имеется передаточный механизм, и бестрансмиссионные – когда дебалансы устанавливаются непосредственно на валу электродвигателя.

Трансмиссионные вибропогружатели имеют срок службы без ремонта до 600 машиночасов, бестрансмиссионные – до 100 машиночасов.

По виду создаваемых колебаний различают:

-вибропогружатели с колебаниями, направленными вдоль оси погружаемого элемента;

-вибропогружатели комбинированного действия - с колебаниями вдоль оси элемента и крутильными колебаниями (для завинчивания свай).

Область применения вибропогружателей – малосвязные, переувлажнённые, песчаные грунты.

Процесс погружения свай в грунт можно описать математически, с определёнными допущениями.

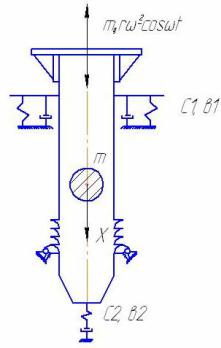

На рис. 36 изображён один из возможных вариантов расчётной схемы, моделирующей процесс взаимодействия сваи с грунтом при её вибропогружении: 1 – погружаемая свая массой m; 2 – наголовник,

-67 -

передающий на сваю вибровоздействие mд r 2 cos t; 3 – храповой механизм, имитирующий взаимодействие сваи с грунтом.

Рис. 36. Расчётная схема погружения сваи

Дифференциальное уравнение колебаний сваи с вибропогружателем:

щей на сваю; mд масса вращающихся частей вибропогружателя, m суммарная масса сваи, наголовника и вибровозбудителя.

1.20. Вибромолоты

Вибромолот – это вибрационная машина, передающая погружаемому элементу колебательные и ударные импульсы.

Применяются для погружения металлических свай, труб и шпунта в рыхлые и водонасыщенные пески, в связные грунты текучепластичной консистенции.

- 68 -

Рис. 37. Схема вибромолота:

1 – вибровозбудитель; 2 – ударник; 3 – наковальня; 4 – рабочие пружины, 5 – наголовник сваи

На рис. 37 изображена схема вибромолота. При вращении дебалансов ударник наносит удары по наковальне, соединённой с погружаемым элементом.

Частота ударов зависит от скорости вращения дебалансов и может достигать до 1400 ударов в минуту.

Вибромолоты можно классифицировать по ряду признаков:

-по характеру привода – электрические, гидравлические, пневматические, с двигателем внутреннего сгорания;

-по связи двигателя с вибровозбудителем - трансмиссионные и бестрансмиссионные;

-по наличию упругой связи между вибровозбудителем и погружаемым элементом – пружинные и беспружинные.

1.21. Защита от вибрации, санитарные нормы предельно допустимых значений виброперемещения и виброскорости

При интенсивном и длительном воздействии вибрации на человека возникает так называемая виброболезнь, которая проявляется в виде сильных ночных болей в костях и суставах. В результате заболевания человек теряет трудоспособность, становится инвалидом в цветущем возрасте.
