Для защиты человека от вибрации, снижения её уровня используется виброизоляция.

Виброизоляцией называют метод вибрационной защиты, заключающийся в том, что между источником вибрации и защищаемым обьектом устанавливают деформируемое устройство, называемое виброизолятором, которое в необходимой степени снижает передаваемую вибрацию.

Для снижения действия вибрации на операторов строительных и дорожных машин используют виброзащитные сиденья, виброзащитные кабины, и т.д.

Санитарные нормы первой группы ограничивают вибрацию, передаваемую на руки работающих. Вторая группа санитарных норм ограничивает вибрацию рабочих мест.

Таблица 1

Предельно допустимые значения виброскорости, действующей на руки

Граничные значения частот, Гц

Среднеквадратическое значение



виброскорости, см/с

До 11

5

11-22

5

22-45

3.5

45-90

2.5

90-180

1.8

180-355

1.2

355-710

0.9

710-1400

0.63

1400-2800

0.45

Таблица 2

Предельно допустимые величины вибрации рабочего места (пола, сиденья, рабочей площадки и т.п.)

Граничные значения частот, Гц



Среднеквадратическое значение





виброскорости, см/с

11-22



0.35

22-45



0.22

45-90



0.27

90-180



0.35

180-355



0.35



- 70 -

Для вибрации с частотой ниже 11 Гц установлены предельно допустимые значения виброперемещения в виде допустимого полуразмаха колебаний.



Таблица 3

Допустимое значение виброперемещений





Основная частота, Гц

Полуразмах колебаний, мм

До 1

0.6

2

0.5

3

0.4

4

0.2

5

0.1

6

0.08

8

0.05

10

0.04

В табл. 2 и 3 нормы даны для случая непрерывного воздействия вибрации в течение всего рабочего дня.

Если продолжительность такого воздействия не превышает 20 % от рабочего времени в смену, то допустимые значения виброскорости и виброперемещения увеличиваются в 1,5 раза.

- 71 -

Часть 2. КОНТРОЛЬНЫЕ МАТЕРИАЛЫ

2.1. Варианты индивидуальных заданий для выполнения контрольных работ

Задача 1

На рис. 38 изображен вибрационный механизм эксцентрикового типа для сортировки сыпучих материалов. При ускорениях близких к ускорению свободного падения, сыпучий материал испытывает состояние «виброкипения».

Найдем параметры кривошипно-шатунного механизма, обеспечивающих виброускорения, равные ускорению свободного падения.

Проекция точки А кривошипа ОА на ось х может быть определена из уравнения

.

(95)

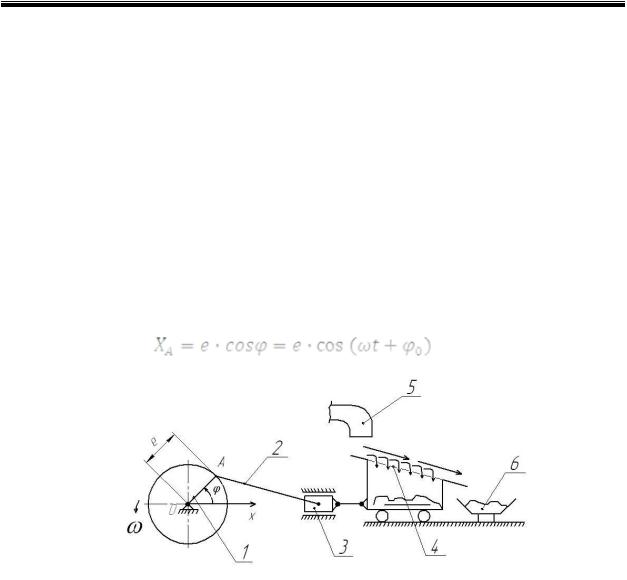

Рис. 38. Вибрационный механизм эксцентрикового типа для сортировки сыпучих материалов:

1 – кривошип, вращающийся с угловой скоростью ω; 2 – шатун; 3 – повзун; 4 – виброгрохот;

5 – подающее устройство;

6 – ёмкость для неотсортированного материала

- 72 -

Проекция точки А на ось х будет определять величину перемещения виброгрохота 4 вдоль оси х (виброперемещение).

Продифференцировав выражение для ХА (уравнение 95) получим выражение для виброскорости:

.

(96)

Продифференцировав уравнение (96) еще раз, получим выражение для виброускорения:

.

(97)

Максимальные значения виброускорения мы получим, приняв максимальное большое значение =1.

.

(98)

Пренебрегая знаком «минус» в выражении 98, получим

.

(99)

Приняв в уравнении (99) , получим

= g.

(100)

Выражение (100) мы используем для определения режимов работы вибрационного механизма, обеспечивающих работу виброгрохота в режиме «виброкипения» сыпучего материала.

1.1. Исследование влияния частоты вращения кривошипа на величину виброускорения сыпучего материала

1.1.1. Задавшись значением эксцентриситета (e=ОА). (см. табл. 4) найти значение частоты вращения кривошипа, обеспечивающей состояние «виброкипения» сыпучего материала.

Определим из формулы (100) величину угловой скорости кривошипа

- 73 -

. (101)

где g = 9,81 м/с2 – ускорение свободного падения; e – длина кривошипа, м; ω – угловая скорость кривошипа, рад/с.

Полученную угловую скорость кривошипа в радианах в секунду нужно перевести в обороты в минуту:

.

(102)

В результате получим минимальную частоту вращения кривошипа (об/мин), при которой сыпучий материал переходит в состояние «виброкипения»

1.1.2. Полученное значение частоты вращения кривошипа окру-

глить до ближайшего целого значения n* и вычислить значения n*/3, n*/2, n*, 2n* и 3n*.

По полученным пяти точкам построить график

(рис. 39).

Для построения графика пользоваться формулой ; где e – длина кривошипа, м; ω – угловая скорость кривошипа, рад/с;

Для расчета угловой скорости пользоваться формулой

.

(103)

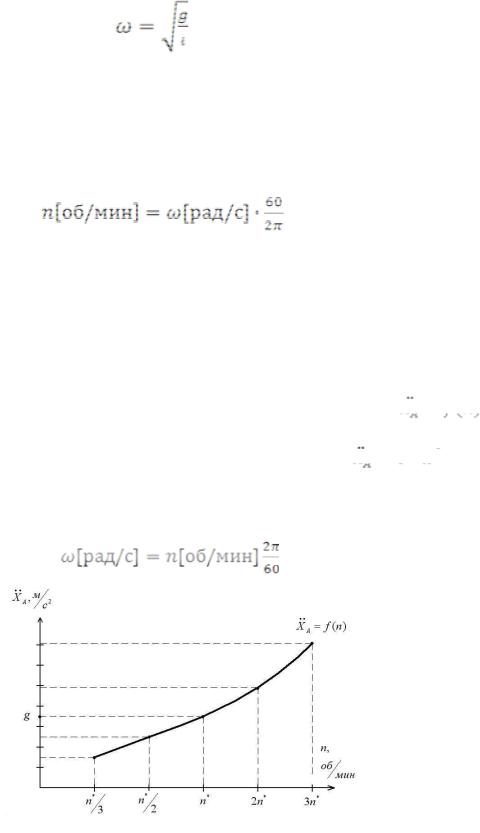

Рис. 39. Зависимость виброускорения от частоты вращения кривошипа
