- сменные карты памяти SD.

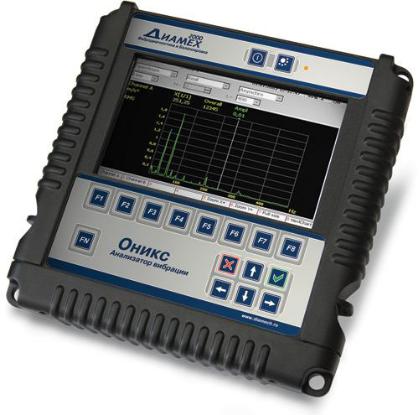

Внешний вид портативного прибора вибродиагностики – анализатора вибрации смотри на рис. 4.

121

Си бАР сунок 4. Внешний вид анализатора ОНИКС

Прибор ОНИКС, являясь анализатором вибрации дает возможность в полной мере использовать последние достижения в области измерения и анализа вибрации, а также диагностики подшипников и балансировки роторов.

При этом 2-х канальный переноснойДвиброанализатор ОНИКС, который создан на базе самых современных аппаратных и программных технологий, является продолжением по разработке высокотехнологичных переносных виброанализаторов производства ИАМЕХ 2000.

Переход на принципиально новую высокотехнологичнуюИплатформу виброанализатор ОНИКС позволил не только значительно улучшить большинство технических характеристик прибора, но и реализовать ряд специальных возможностей и новых функций, значительно повышающих достоверность диагностики промышленного оборудования. В виброанализаторе ОНИКС используется новый измерительный тракт и набор специальных встроенных фильтров, которые обеспечивают максимальную метрологическую точность получаемых результатов.

Также имеются уникальные технические характеристики портативного виброанализатора ОНИКС, а именно:

-большой объем памяти;

-высокое разрешение дисплея;

122

- расширенный частотный (0,1 — 40 кГц) и динамический диапазон (>100 Дб), которые позволяют использовать его в качестве самостоятельного инструментария при мониторинге и диагностике даже без применения специального программного обеспечения.

Переносной виброанализатор ОНИКС обладает широкими возможностями, в том числе он позволяет контролировать текущее состояние агрегатов, выполнять в автоматизированном режиме глубокую поузловую

маршрутной карты.

Вдатчиковвиброанал заторе ОНИКС реализован максимальный набор замеров для 1-но канального 2-х канального анализа, а также ряд исследова-

тельских функц й, которые позволяют существенно повысить информа-

ВвиброаналбАзаторе ОНИКС предусмотрена максимальная функциональность высокотехнологичных ви роанализаторов, а именно:

- кроме стандартных типовых замеров (общий уровень вибрации, амплитуда/фаза, спектр, спектр оги ающей, временной сигнал и др.);

- реализован ряд специальных исследовательских функций, направленных на повышение достоверностиДдиагностики;

- измерение дампа временного сигнала (до нескольких часов); - кепстральный анализ, а также новый метод оценки нестационарных

процессов - вайвлет-анализ, который набирает все большую популярность среди диагностов-исследователей.

Всвязи с возможности проведения синхронныхИизмерений различных параметров вибрации одновременно по двум каналам, в виброанализаторе ОНИКС реализованы крайне информативные при диагностике виды замеров, как орбиты и взаимные спектры, а также разработан алгоритм расчета взаимной фазы, позволяющей выявлять ряд дефектов роторного оборудования без использования тахометрического датчика.

Практически неограниченный объем памяти виброанализатора ОНИКС позволил создать возможность новых типов замеров, а также исследовательских функций и диагностических методик, которые могут применяться специалистами при углубленной диагностике оборудования, как непосредственно во время проведения измерений, так и во время последующего анализа.

123

Удобство и простота работы виброанализатора ОНИКС отвечает всем общемировым стандартам современного приборостроения, ориентированным на удобство конечного пользователя. При этом большой цветной дисплей высокого разрешения позволяет выполнять анализ данных в полевых условиях без использования переносного компьютера.

Эргономичное исполнение виброанализатора ОНИКС, его небольшие габариты и малый вес, а также простой интуитивно понятный пользова-

Смодульный пр нц п построения, а именно:

тельский интерфейс и процедура упрощенного ввода данных с наличием разветвленной системы помощи позволяют с максимальной эффективностью и удобством конечного пользователя, использовать многочисленные возможности пр бора при решении сложных задач диагностики.

При разработке в броанализатора ОНИКС использован следующий

- большой объем памяти не накладывает никаких ограничений на допустимый макс мальный размер встроенного программного обеспечения

обновления находятся в открытом доступеАна сайте www.diamech.ru

прибора;

- по мере разв т я платформы, виброанализатор ОНИКС будет до-

Многолетний опыт разра отки и практической апробации балансировочных программ в составе переносных виброанализаторов семейства AU, КВАРЦ и АГАТ-М, получил практическуюДреализацию в новой балансировочной программе виброанализатора ОНИКС.

При этом удачно сочетая теоретические достижения и функциональную насыщенность программы КВ РЦ, а также простоту, удобство и наглядность балансировочного модуля прибора АГАТ-М, балансировочная программа виброанализатора ОНИКС по правуИзанимает лидирующие позиции в данном сегменте решений.

А также для проведения синхронного многоканального анализа в рамках разрабатываемой платформы ОНИКС может быть использован специальный автономно функционирующий измерительный блок, который имеет общую с виброанализатором ОНИКС базу данных.

4. Стационарная система контроля вибрации и защиты В БРО-

БИТ пользуется спросом, как на отечественном, так и на зарубежном рынке автоматизированных систем и применяется на атомных, тепловых электростанциях и других промышленных объектах.

При этом аналоговая система Вибробит-100 предназначена для измерения и контроля параметров механического состояния паровых и газовых

124

турбин, центробежных насосов, турбокомпрессоров и другого промышленного оборудования во время их технической эксплуатации.

Также разработан программно-технический комплекс Вибробит-200, который предназначен для непрерывного контроля вибропараметров, виброзащиты и вибродиагностики турбоагрегатов. При этом возможна одновременная работа комплекса Вибробит-200 с несколькими агрегатами, а также с насосами и другими роторными машинами на атомных,

Степловых электростанциях и прочих объектах энергетики и промышленности, как автономно, так и интегрировано в автоматизированные системы управлен я программно-технического комплекса.

Инновац онная разработка автоматизированной системы программ- но-техническогоикомплекса Вибробит-300 основана на применении цифровых методов обработки сигналов, которая позволяет изготавливать функциональные эконом чные системы Вибробит-300, в большинстве случаев, не меющ х аналогов на отечественном и зарубежном рынке.

При этом функцбАонально автоматизированные системы программнотехнические комплексы В ро ит можно разделить на 3-и уровня, а именно:

- на первом уровне про сходит преобразование физической величины в пропорциональный токовый сигнал, поступающий на цифровые модули контроля. В цифровых модулях контроля выполняется пересчет уровня сигнала в значение физического измеряемого параметра. В свою очередь, первый уровень системы Ви ро ит делится на две части:

а) первичные преобразователи включают в себя датчики, преобразователи (выносные усилители), соединительныеДкабели;

б) вторичные преобразователи включают в себя модули контроля, логические модули технологической защиты, модули проверки исправности каналов измерения и схем защиты, источники питания (включая источники бесперебойного питания), удаленные модули индикации;

-второй уровень автоматизированной системы программнотехнических комплексов Вибробит функционально предусмотрен как распределенная клиент-серверная система с возможностями гибкого наращивания. Программное обеспечение системы ведет мониторинг вибропараметров и механических величин, в том числе отслеживает сводное состояние турбоагрегатов, проводит оперативную диагностику состояния турбоагрегатов в режиме реального времени и т.д.

-к третьему уровню автоматизированной системы программнотехнических комплексов Вибробит относятся удаленные рабочие станции

(персональные компьютеры), которые имеют доступ к базе данных и текущему состоянию агрегатов, для их просмотра и анализа.И
