Рис. 16. Эпюра изгибающих моментов в стенке резервуара от давления

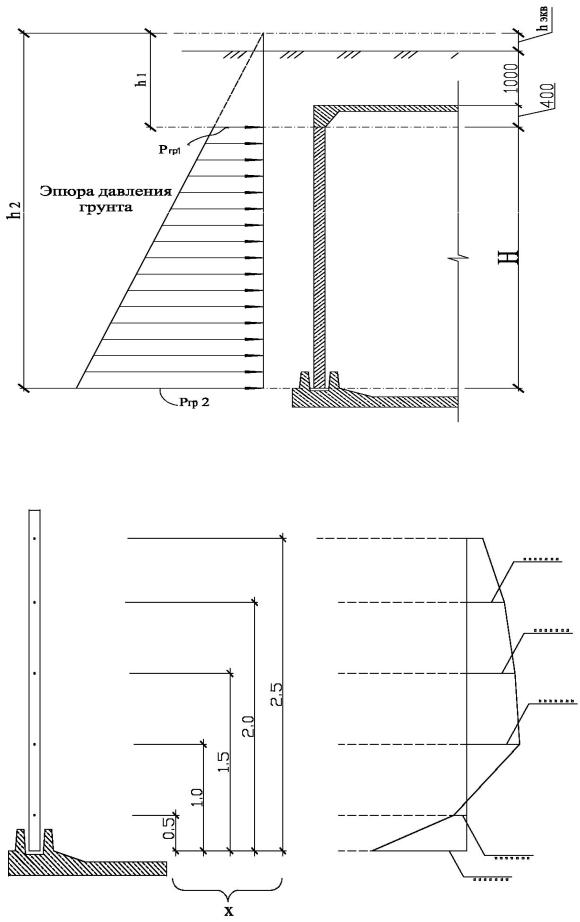

Рис. 17. Расчетная схема стенки резервуара при боковом давлении грунта
Рис. 18. Эпюра изгибающих моментов в стенке при боковом давлении грунта
61

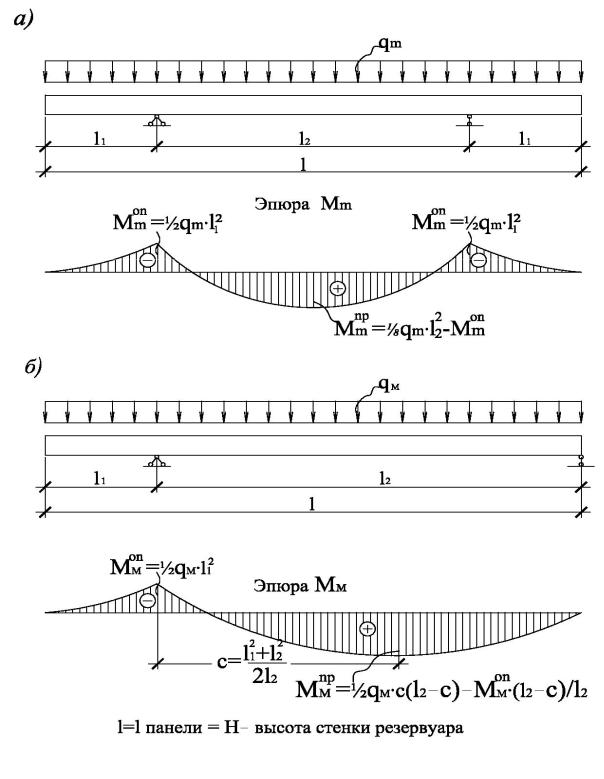

Рис. 19. Расчетные схемы стеновой панели для стадии транспортирования и монтажа: а – стадия транспортирования; б
– стадия монтажа
62

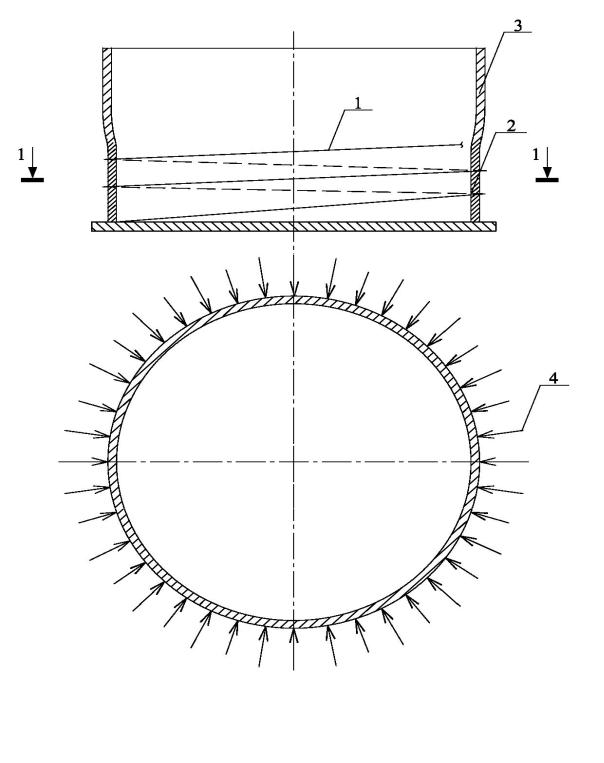

Рис. 20. Схема деформации стенок резервуара в процессе навивки
предварительно - напряженной арматуры: 1 – преднапряженная
арматура; 2 – напряженный участок; 3 – ненапряженный участок;
4 – усилие обжатия стенки
63

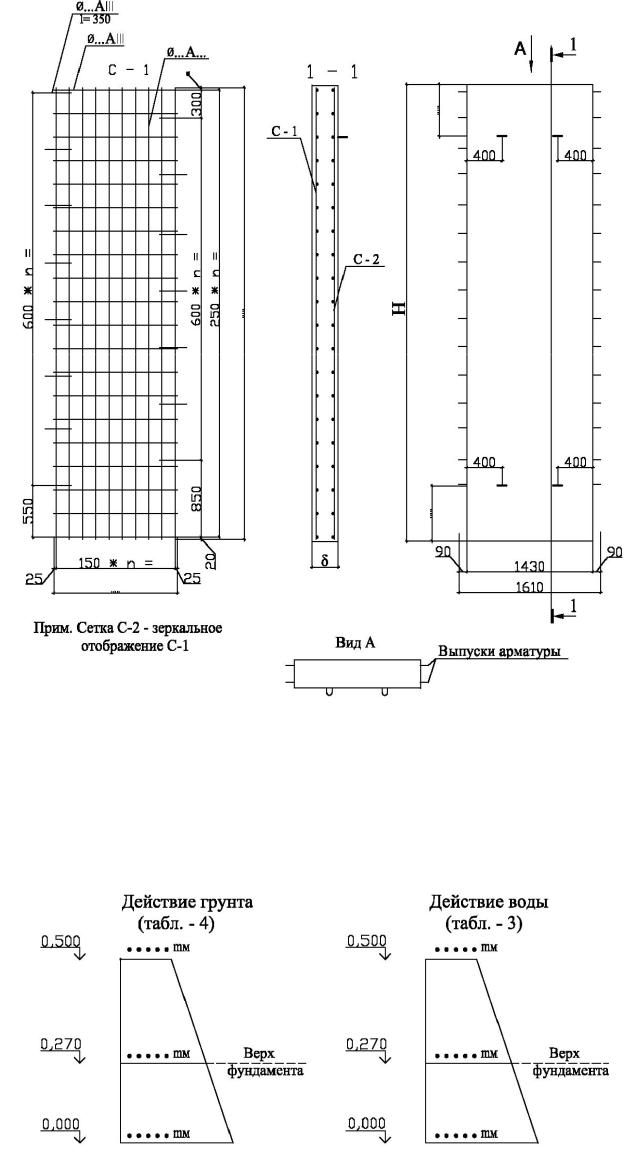

Рис. 21. Армирование стеновой панели
Рис. 22. Расчетная схема при определении изгибающих моментов от действия воды и грунта на уровне заделки панели в фундамент
64

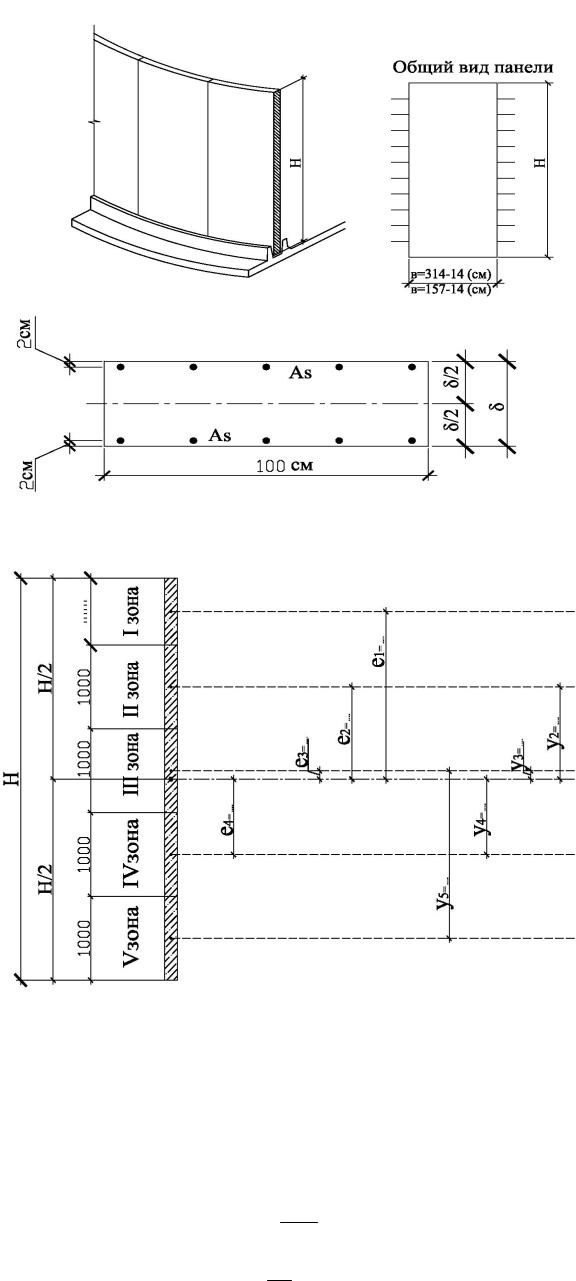

Рис. 23. Расчетное поперечное сечение стеновой панели
si вi;
вi Niei уi;
Jв
Es .
Eв
Рис. 24.Определение напряжений, контролируемых при напряжении арматуры
65
