ПРОЕКТИРОВАНИЕ СБОРНОГО

ЖЕЛЕЗОБЕТОННОГО

ЦИЛИНДРИЧЕСКОГО

РЕЗЕРВУАРА

Омск • 2011

Министерство образования и науки РФ Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Кафедра строительных конструкций

ПРОЕКТИРОВАНИЕ СБОРНОГО ЖЕЛЕЗОБЕТОННОГО ЦИЛИНДРИЧЕСКОГО РЕЗЕРВУАРА

Методические указания к практическим занятиям по дисциплине «Железобетонные инженерные сооружения»

Составитель А.Г. Кельнер

Омск

СибАДИ

2011

2

УДК 624.082

ББК 38.53

Рецензент главный конструктор института «Омскгражданпроект» П.Г. Фролов

Работа одобрена научно-методическим советом специальностей

270102 в качестве методических указаний для студентов специальности

« Промышленное и гражданское строительство » (270102)

Проектирование сборного железобетонного цилиндрического

резервуара: методические указания к практическим занятиям по дисциплине «Железобетонные инженерные сооружения»/

сост.А.Г.Кельнер. – Омск:СибАДИ, 2011. – 72 с.

Указания содержат рекомендации по проектированию железобетонных цилиндрических резервуаров. Рассмотрены вопросы назначения геометрических размеров резервуара, даны рекомендации по назначению классов арматуры и бетона, изложены основные положения по расчету и приведены рекомендации по конструированию стенки резервуара.

Методические указания предназначены для студентов дневной и заочной форм обучения по специальности «Промышленное и гражданское строительство» (270102).

Табл.10.Ил.28. Библиогр.: 6 назв.

© ФГБОУ «СибАДИ», 2011

3

Введение

Цель данных методических указаний–углубить знания студентов и конкретизировать содержание практических занятий по дисциплине

«Железобетонные инженерные сооружения» (тема «Резервуары»). В

указаниях рассмотрена методика проектирования железобетонного цилиндрического резервуара для воды.

Методические указания могут быть также использованы студентами при выполнении дипломных проектов.

1. ЖЕЛЕЗОБЕТОННЫЙ ЦИЛИНДРИЧЕСКИЙ РЕЗЕРВУАР ДЛЯ ВОДЫ

1.1. Конструктивное решение резервуара

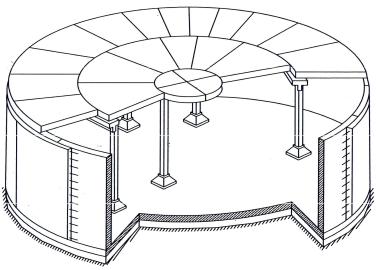

Цилиндрический резервуар состоит из покрытия, стенки и днища (рис. 1). Резервуары проектируются из сборного, монолитного и сборно-

монолитного железобетона. При малой емкости и единичном исполнении целесообразно возводить резервуары из монолитного железобетона. При массовом строительстве предпочтение отдается сборным и сборно-

монолитным резервуарам. При сборно-монолитном решении стенка резервуара выполняется сборной, днище – монолитным. Покрытие в зависимости от его конструктивного решения может быть монолитным или сборным.

Наиболее экономичным является покрытие в виде купола. Оно выполняется монолитным и поэтому трудоемко при изготовлении.

Сборные покрытия цилиндрических резервуаров выполняются из плоских или ребристых трапециевидных плит, которые укладываются по

4

ригелям или по кольцевым балкам. В свою очередь ригели и кольцевые балки опираются на колонны (рис. 2).

Чаще всего для цилиндрических резервуаров используются безбалочные перекрытия (рис. 3). Они могут быть монолитными или сборными. Безбалочные перекрытия имеют малую конструктивную высоту и гладкую поверхность, которая обеспечивает хорошую вентиляцию пространства над уровнем содержащейся воды.

Стенка сборного резервуара состоит из панелей длиной, равной высоте резервуара. Номинальную ширину стеновых панелей принимают

3,14 м или 1,57 м (рис. 4). При такой ширине по периметру резервуара размещается целое число панелей. Конструктивную ширину панели делают на 140 мм меньше номинальной. В результате при монтаже между панелями образуется зазор, заполняемый бетоном.

Стеновые панели цилиндрических резервуаров имеют две формы горизонтального сечения: тип «скорлупа» и плосковыпуклая (см.

рис. 4). Панели типа «скорлупа» используются в резервуарах диаметром до

15 м, а в сооружениях диаметром 15 м и более используются панели плосковыпуклой формы.

В сборных цилиндрических резервуарах днище, как правило,

выполняется монолитным. Стеновые панели при монтаже в этом случае устанавливаются в паз между двумя кольцевыми ребрами по периметру днища резервуара (см. рис. 4). Сопряжение стеновых панелей с днищем может быть «жестким» (рис. 5,а), исключающим радиальное перемещение стенки и ее поворот, или «подвижным», допускающим эти перемещения

(рис. 5,б).

Сцелью повышения трещиностойкости стен резервуара их

напряжение выполняется навивкой на стены высокопрочной арматурной

5
