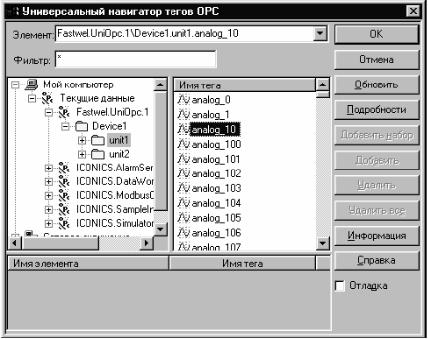

Рис. 38. Навигатор тегов OPC

Константы

Константой в GraphWorX32 является число или строка, которые остаются неизменными в режиме Исполнение. GraphWorX32 автоматически определяет, что введенная строка, идентифицирующая источник данных, является числовым значением и интерпретирует такую строку, как константу. При необходимости ввода строковой константы следует использовать следующий синтаксис:

$”строковая_константа”$ Применение данного синтаксиса приводит к тому, что

GraphWorX32 не воспринимает введенную строку как имя тега.

Локальные переменные GraphWorX32

Локальной называется такая переменная GraphWorX32, непосредственный доступ к значению которой возможен только в пределах экранной формы, в которой она объявлена. Значения локальных переменных GraphWorX32 не могут передаваться в другие экранные формы или в другие приложения GENESIS32 без принятия специальных мер. Локальные переменные GraphWorX32 обозначаются следующим образом:

101

~~имя_локальной_переменной~~ Как правило, Локальные переменные используются в качестве ис-

точников данных для различных анимационных эффектов в экранных формах GraphWorX32. Редактирование локальных переменных выполняется в соответствующей диалоговой панели, для вызова которой следует выбрать строку Локальные переменные меню Динамика. Диалоговая панель Редактирование локальных переменных показана на рис. 39.

Поле Тип данных диалоговой панели позволяет установить тип значения выделенной в списке локальной переменной. Поле Начальное значение предназначено для ввода начального значения выбранной в списке локальной переменной. Поля Минимум и Максимум диапазона предназначены для ввода нижнего и верхнего пределов диапазона изменения выбранной локальной переменной. GraphWorX32 содержит ряд встроенных локальных переменных, значения которых имитируют сигналы, изменяющиеся по следующим законам:

Таблица 3. Имена локальных переменных

Сигнал пилообразной формы, изменяющийся в диапазоне

Gfwsim.ramp.long

от 0 до 1000. Тип значения переменной – длинное целое

Сигнал пилообразной формы, изменяющийся в диапазоне

Gfwsim.ramp.float от 0 до 1000. Тип значения переменной – действительное

(float)

Случайный сигнал, изменяющийся в диапазоне от 0 до

Gfwsim.random.long

1000. Тип значения переменной – длинное целое

Случайный сигнал, принимающий значения 0 и 1. Тип

Gfwsim.random.bool

значения переменной – булево

Периодический сигнал, принимающий значения 0 и 1 с

Gfwsim.toggle.bool

периодом около 3 с. Тип значения переменной – булево

Синусоидальный сигнал, изменяющийся в диапазоне от –1

Gfwsim.sine.double

до 1. Тип значения переменной – длинное целое

102

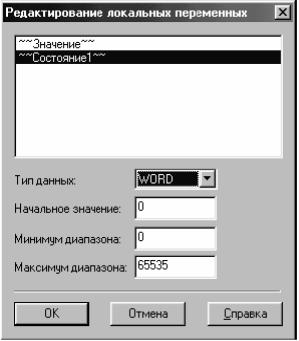

Рис. 39. Диалоговая панель Редактирование локальных переменных

Диалоговая панель Имитация сигналов, содержащая имена встроенных имитаторов сигналов, вызывается с помощью строки Имитация сигналов в меню, появляющемся в Инспекторе свойств после нажатия кнопки Меню тегов.

Выражения

Выражения, в которых выполняются различные вычисления перед присвоением результата связанным визуальным свойствам графических объектов GraphWorX32, представляют собой строки, начинающиеся с символов “x=”. Имеются следующие категории выражений:

1.Арифметика.

2.Сравнения (условные).

3.Логические.

4.Битовые.

5.Функции.

Доступ к категориям выражений может быть получен в Редакторе выражений, внешний вид которого показан на рис. 40. Для вызова Ре-

дактора выражений выберите строку Редактор выражений в меню,

103

появляющемся в Инспекторе свойств после нажатия кнопки Меню те-

гов.

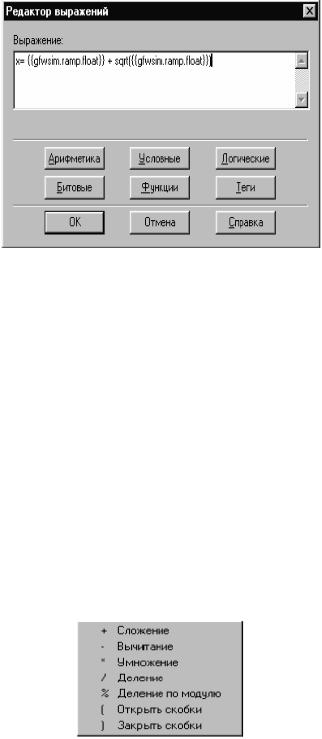

Рис. 40. Редактор выражений

Использование переменных в выражениях

Для использования тегов в качестве операндов выражений применяется следующий синтаксис:

{{имя_тега}} Для использования локальных переменных в качестве операндов

выражений применяется следующий синтаксис: ~~имя_локальной_переменной~~ Для использования псевдонимов в качестве операндов выражений

применяется следующий синтаксис: <<имя_псевдонима>>

Арифметические операции

Рис. 41. Арифметические операции

104

Меню арифметических операций показано на рис. 41.

Для вызова меню символов арифметических операций следует нажать кнопку Арифметика диалоговой панели Редактор выражений.

Используется следующий формат для символов арифметических операций:

Выражение :: Операнд1 Символ Операнд2, где Операнд 1, 2 – локальные переменные, псевдонимы, константы или

другие выражения; Символ – символ операции: + , – , / , * , % Результатом выражения является значение любого типа (действи-

тельное, целое и т.п.). Примеры:

Операции сравнения

Меню операций сравнения показано на рис. 42.

Рис. 42. Меню операций сравнения

Для вызова меню символов операций сравнения следует нажать кнопку Условные диалоговой панели Редактор выражений. Результатом выражений сравнения является булево значение (0 или 1).

Примеры:
