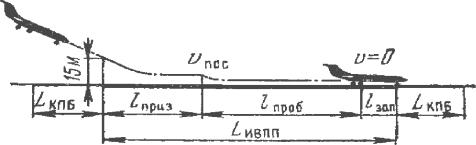

Р с. 2.3. Расчетная схема для определения длины ИВПП

Руководствами

С

при посадке самолета

по летной эксплуатации конкретных типов са-

молетов предусматр ваются определенные схемы посадки и режимы

вышен я скоростей дв жения самолета на различных этапах посадки, что увел ч вает дл ну посадочной дистанции. Поэтому для обеспе-

полета на каждом этапе посадки. Однако, как показал опыт летной работы, припотребнаяпосадке возможны отклонения от принятой схемы и пре-

чения безопасной посадки

длина ИВПП должна быть

А

больше посадочной дистанции самолета в 1,43 – 1,82 раза. Для прак-

тических расчетов потре ной длины ИВПП эта величина принимается равной 1,67, т. е.

L0ИВПП = 1,67L0пос ,

(2.16)

где L0noc – длина посадочной дистанцииДсамолета при стандартных

условиях, которая составляет для Ил-86 – 1500 м; для Ту-204 – 1200 м;

для Як-40 – 800 м.

Потребная длина летной полосы для посадки самолетов в стан-

дартных условиях определяется как сумма потребной длины

ВПП и

двух КПБ:



L0ЛП = L0ИВПП + 2·20,

(2.17)

где 20 – длинаконцевойполосыбезопасностидляИпосадкисамолетов, м, имеет искусственное покрытие. Предусматривается для приземления самолета в случае недолета до конца ИВПП при визуальных условиях посадки самолета, а также для защиты участка КПБ, примыкающего к концу ИВПП, от воздействия газовых струй при взлете самолета от начала ИВПП.

21

2.4.Определение потребной длины летной полосы для посадки самолета в расчетных условиях

При посадке самолета расчетные условия (температура воздуха,

С





















высота расположения аэродрома над уровнем моря и средний уклон

ИВПП) учитываются с помощью двух поправочных коэффициентов





LИВПП = L0ЛП · k

· ki,







(2.18)

влиян







учитывающий

одновременно

где k

– поправочный коэффициент,



е расчетной температуры воздуха и высоты расположения аэ-

родрома; ki – поправочный коэффициент на средний уклон ИВПП,

рассчитываемый по формуле (2.14) [5].













Коэфф ц ент k определяется по формуле









k = 1 / Δ,







(2.19)

где – относительная плотность воздуха, рассчитываемая по формуле





=0,379





р



,



(2.20)

























273 tрасч











Д



где tpaсч – расчетнаябтемператураАвоздуха, °С, формула (2.12); р – рас-

четное давление воздуха определяется в зависимости от высоты рас-

положения аэродрома над уровнем моря Н по шкале стандартной ат-

мосферы, т. е.















И













Н







р р

1



,



(2.21)

















0



44300

























где р0 – давление воздуха на уровнем моря = 760 мм рт. ст.; В зависимости от оборудования аэродрома комплексом средств

для автоматического захода самолетов на посадку устанавливаются три категории метеоминимумов:

I – высота принятия решения 60 м, дальность видимости на ИВПП 800 м;

II – высота принятия решения 60 – 30 м, дальность видимости на ИВПП 800 – 400 м;

22

III – высота принятия решения < 30 м, дальность видимости на ИВПП < 400 м.

Потребная длина ИВПП при визуальной посадке и посадке в условиях метеоминимумов II и III категорий рассчитывается по форму-

С









ле [6]:













LИВПП II,. III = LИВПП виз = L0ЛП

ki

.

(2.22)











На больш е отклонения вдоль оси ИВПП от заданной точки

минимума







приземлен я

меют место при посадке самолетов в условиях метео-

I

категор

. Потре ная длина

ИВПП, обеспечивающая

безопасность посадки самолета в условиях метеоминимума I катего-

бА



рии, пр н мается на

ольшей из двух величин:



LИВПП I = 1,15 LИВПП виз или LИВПП I = LИВПП виз +300,

(2.23)

где LИВПП в з рассч тывается по формуле (2.22).

2.5.Оценка влияния метеорологических факторов и условий эксплуатации на длину летной полосы

Размеры ИВПП и КПБ, вычисленныеДпо изложенным выше методикам, соответствуют примерно 85% годовой обеспеченности полетов самолетов по температурным условиям и давлению воздуха, что соответствует требованиям ИК О. Это означает, что в течение 15% годового времени рассчитанная длина летной полосы оказывается несколько меньше длины, необходимой для обеспеченияИбезопасности взлетно-посадочных операций самолетов расчетного типа, при изменившемся состоянии атмосферы. В этих условиях безопасность взлетно-посадочных операций самолетов расчетного типа обеспечивается путем уменьшения взлетного веса самолета, а также путем использования встречного ветра при взлете или посадке самолета. При невозможности уменьшить вес самолета или использовать встречный ветер рейс с дневного времени суток с высокой температурой воздуха переносится на ранние утренние часы или на другие сутки.

Результаты обработки действующих номограмм для определения длины ИВПП показывают, что повышение температуры на один

23

градус увеличивает длину ИВПП на 30 60 м, а при снижении давления воздуха на 1% длина ИВПП увеличивается в среднем на 2 2,5%.

Влияние встречного ветра на длину ИВПП может быть учтено с помощью поправочного коэффициента [6]:

С







V2







k





отр





















,

(2.24)





(V



cos )2







отр

















условиях





V0

(2.25)









V





отр



,

























отр









где Voтp

необход





мая скорость отрыва самолета при существующем

состоян

атмосферы, м/с; V0отp

скорость отрыва при стандартных

, м/с; – относительная плотность воздуха, определяется по

формуле (2.20) для фактических значений температуры t и давления

воздуха р; ω – скорость встречного ветра, м/с; α – угол, составляемый





А



направлением ветра и взлета самолета, градусы.



С учетом встречного ветра необходимая длина ИВПП ориенти-

ровочно равна

LнИВПП = LфИВПП ·kω,

(2.26)











Д



где LфИВПП – длина ИВПП, м, рассчитанная для взлета по формуле

(2.10), а для посадки по формуле (2.18) с учетом фактических значе-

ний температуры и давления воздуха, причем значение поправочного

коэффициента kн при использовании (2.10) вычисляется по формуле























И





kн=kр=1 + 0,0026(760 – р),

(2.27)

где значение (760 – р) принимается с учетом знака; р – расчетное давление воздуха по (2.21).

Влияние прочности грунта летной полосы на потребную длину ГВПП может быть учтено с помощью поправочного коэффициента kf :

LГВПП = LнИВПП · kf ,

(2.28)

где LГВПП – потребная длина ГВПП для расчетных местных условий расположения аэродрома, м; LнИВПП – потребная длина ИВПП, рассчи-

24

танная по формуле (2.26) для взлета и посадки, м; kf – поправочный коэффициент, учитывающий прочность грунтовой поверхности и kf=1,2 для взлета и kf=1,1 для посадки.

С2.6. Грунтовые тормозные площадки и тормозные установки

Тормозные площадки и тормозные установки предназначены для авар йной остановки самолетов в пределах участков небольшой

торых друг х случаях.

протяженностиНеобход .мость аварийной остановки самолета возникает при отказе тормозов, высокой скользкости поверхности ВПП приземления

самолета с «промазом», когда оставшаяся часть длины ВПП оказывается недостаточнойбАдля езопасного завершения пробега и в неко-

По стат ст ческ м данным ИК О, вероятность выкатывания самолетов за пределы ВПП (за торец и в боковые стороны от ВПП) составляет 3,3·10-6, т. е. в 3,3 случаях на каждый миллион взлетно-

посадочных операций.

Грунтовые тормозные площадки – участки грунтовой площади КПБ длиной 200 м и олее, примыкающие к ее границе и перепаханные на различную глу ину, увеличивающуюся по мере удаления от ВПП. В конце тормозной площадки может устраиваться песчаный вал для остановки самолета в том случае, если он не будет заторможен на

Д разрыхленному грунту. Недостатками тормозныхИплощадок являются

участках, вспаханных до глубины 5 30 см.

Тормозящее действие площадки заключается в существенном увеличении сопротивления движению самолета при качении колес по

необходимость частого боронования и периодического вспахивания для поддержания грунта в рыхлом состоянии, а также ограниченная

пригодность для работы в зимнее время.

Аэродромные тормозные установки (АТУ) представляют собой улавливающие сети или тросы, концы которых прикреплены к энергопоглотительным устройствам фрикционного или гидравлического действия и обеспечивают остановку самолета на участке длиной 50 – 150 м. АТУ предусматриваются, как правило, на аэродромах с длиной ВПП, недостаточной для прерванного взлета самолета или при примыкании КПБ к препятствиям (овраги, дорога, проходящая в выемке и некоторые другие виды препятствий), которые могут при-
