Практическое занятие № 1
ОСНОВНЫЕ ЭЛЕМЕНТЫ АЭРОДРОМОВ И ИХ НАЗНАЧЕНИЕ
Цель занятия: |
|
|
1. |
Изуч ть основные элементы аэродрома и их назначение. |
|
2. |
Изуч ть класс фикацию аэродромов в составе аэропортов. |
|
3. |
Начерт ть схемы одно- и двухполосного аэродромов. |
|
С |
О щие сведения |
|
зацию грузов почтыбА, орган и о служивание полетов воздушных су-
Аэропорт представляет со ой авиатранспортное предприятие, осуществляющее регулярный прием и отправку пассажиров, багажа,
дов. Крупнейш е аэропорты мира принимают и обслуживают до 40 млн пассаж ров в год, о еспечивая при этом свыше 660 000 взлетов и посадок самолетов. Ежедневно выполняется примерно 1 800 взлетов и посадок самолетов, которые перевозят около 100 000 пассажиров. Число сотрудников аэропорта может превышать 30 000 чел.
Аэропорт можно подразделить на аэродром, служебнотехническую территорию, обособленные сооружения и примыкаю-
щую к аэродрому приаэродромную территорию (рис. 1.1).
Аэродром – главная составная часть аэропорта. В современном понимании аэродром представляет собой специально подготовленный земельный участок, имеющий комплекс сооружений и оборудования,
|
И |
обеспечивающий взлеты, посадки, руление, хранение и обслуживание |
|
воздушных судов [2]. |
Д |
Летная полоса |
предназначена для обеспечения взлетно- |
посадочных операций, выполняемых, как правило, в двух взаимно противоположных направлениях. В тех случаях, когда местные условия аэродрома не позволяют обеспечить взлет и посадку самолетов с двух направлений, допускается устройство летной полосы, обеспечивающей безопасное выполнение этих операций с одного направления, с возможностью ухода на второй круг. Летные полосы подразделяются на главные, имеющие наибольшую длину и, как правило, расположенные в направлении преобладающих ветров, и вспомогательные.
4
Летные полосы должны обеспечивать:
а) при взлете – выруливание самолета на место старта, разбег до скорости отрыва, отрыв от поверхности летной полосы, разгон в воздухе и частичный набор высоты;
Сб) при посадке – выдерживание самолета в воздухе, выполняемое на высоте 0,5 – 1,5 м над поверхностью летной полосы с постепенным гашен ем скорости; приземление, фиксирующее момент касания колесами земли; пробег, выполняемый для гашения скорости самолетаиот посадочной до безопасной скорости схода самолета с ВПП на соед н тельную РД; отруливание с ВПП.
Летная полоса включает взлетно-посадочную полосу (ВПП), концевые боковые полосы езопасности (КПБ и БПБ).
бА Д И

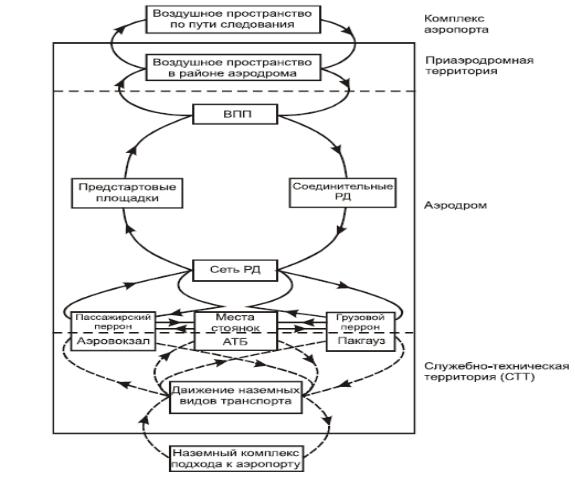

Рис. 1.1. Элементы аэропорта
Аэродром имеет одну или несколько летных полос (ЛП), рулежные дорожки (РД), перрон, места стоянки (МС) и площадки специального назначения (рис. 1.2).
5
