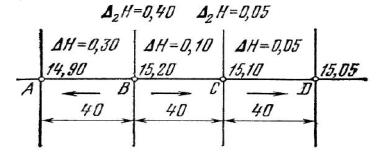

Пример. Произвести дефектовку естественного рельефа по кривизне (рис. 5.10).

Дано: Rmin =10 000 м; а = 40 м.

Δy = 0,40 – 0,16 = 0,24 м.

При расчетах по (5.8) возможны три решения:

-принимая h1=h3= 0 – решение в выемке;

-hl = h2 = h3 – частный баланс;

-h2 =0 – решение в насыпи.

56

В отличие от двух предыдущих частных случаев условию (5.8) удовлетворяет множество решений. Действительно, величинам hl и h2 можно придавать бесконечное множество значений, при которых

Так какбАуклон участка ВС изменил направление, то рассчитаем снова НВС – НCD = 0,02 + 0,05 = 0,07 м < 0,16 м, значит дефектовка участка CD не тре уется.

Изложенные пр емы исправления кривизны поверхности применимы как для выпуклых, так и для вогнутых участков земной поверхности.

5.2. Построение поверхности искусственных покрытий

-не менее двух горизонталейД;

-не менее трех отметок точек плоскостиИ;

-хотя бы одна горизонталь и одна отметка точки, расположенной вне горизонтали.

В практике проектирования поверхности аэродромных покрытий используются все три способа задания положения плоскости в пространстве, а именно: горизонталями; отметками; горизонталями и отметками.

Рассмотрим характерные задачи на вычисление отметок и построение горизонталей поверхности покрытия, отличающиеся способом задания проектных плоскостей [6].

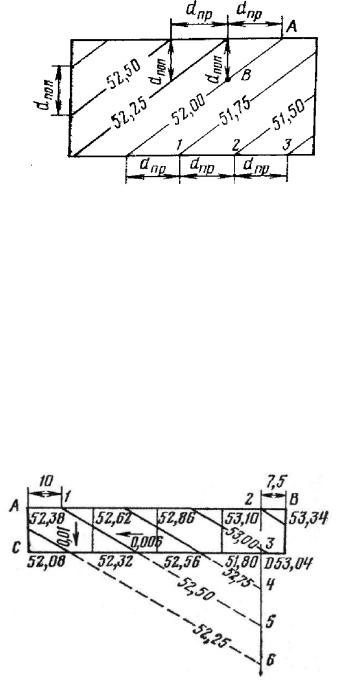

Задача 1. Положение участка поверхности искусственного покрытия задано двумя или более горизонталями (рис. 5.11). Заданы го-

57

ризонтали 52,50 и 52,25. Из условия задачи следует, что заложения dпр и dпоп, соответствующие продольному и поперечному уклонам плоскости, также известны. Тогда горизонталь 52,00 должна пройти через точки А и В, которые определяются так, как показано на рис. 5.11.

скусственных покрытий по двум горизонталям

Последующ е горизонтали строят аналогичным образом. Для построения достаточно наметить точки 1, 2 и т. д. и провести через них прямые, параллельные заданным горизонталям.

Задача 2. Положение участка проектной поверхности покрытия

Рис. 5.12. Построение горизонталей и вычисление отметок поверхности покрытий по одной отметке и двум уклонам

58

Если задана отметка НА, то отметку любой точки (например НВ), которая лежит на прямой, совпадающей с направлением уклона inp, можно определить по формуле

inp=0,006, поперечный уклон inon=0,01; сечение горизонтали hгор=0,25 м

знаменатель масштаба μ=2000 (М 1:2000); lАВ=160 м; lАС=30 м.

Определ м отметки вершин заданного прямоугольника:

НВ=52,38 +16 · 0,006 =53,34; НС= 52,38 – 30 · 0,01 =52,08; HD=53,34 – 30 · 0,01 =53,04.

Для построен я горизонталей найдем местоположение точки 1, принадлежащей гор зонтали 52,50.

Расстоян е скомой точки 1 с отметкой 52,50 от точки с отмет-

Проведем через точку 2 вспомогательный поперечник и отложим на нем вниз отрезки длиной 12,5 мм. Этим приемом условно расширяется поверхность покрытия в нужном нам направлении. Тогда через точку 3 должна проходить горизонталь 53,00, через точку 4 – горизонталь 52,75 и т. д.

59

В пределах участка поверхности покрытия отметка младшей горизонтали равна 52,25. Поэтому на поперечнике необходимо отложить вниз от точки 2 четыре отрезка. Соединив точки 1 и 5, имеющие одинаковые отметки, получим горизонталь 52,50.

Другие горизонтали будут параллельны горизонтали 52,50 и проходить через соответствующие точки, как показано на рис. 5.12.

Второй способ проведения проектных горизонталей – отложить от точки 1 вправо значение dnp и вниз – dnon (см. рис. 5.11) и через по-

конечномзадачисчете сводятся к двум рассмотренным выше.

РассмотрбАм проектирование виража на участке поворота дву-

скатной маг стральной РД (рис. 5.13).

Пр мер. Заданный поперечный уклон РД inonРД = 0,01; ширина РД bРД = 21 м; уклон виража iB = 0,04; величина уширения РД на повороте Δ=3,5 м; рад ус закругления РД по ее внутренней кромке R = 40 м; проектная отметка поверхности покрытия НВ=НВ1=100,90.

Д И

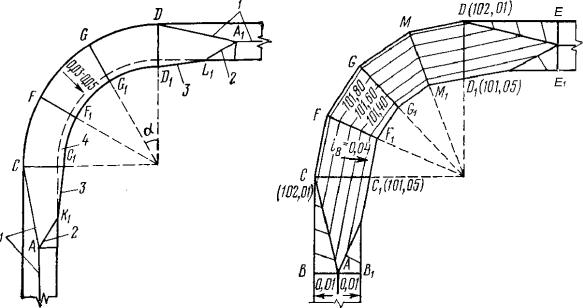

Рис. 5.13. Вертикальная планировка симметричного виража:

1 – гребень; 2 – диагональ; 3 – линия отгона уширения; 4 – уширение РД

Примем α = 22,5°, при котором будет четыре переходных поверхности.
