Значение Суст принять равным 0,41. Cz и Супос зависят от скорости Vp и составляют для 80 км/ч – 0,3 и 0,62 и для скорости 100 км/ч – 0,2 и 0,82 соответственно.
Полученные значения Rmin округлить в большую сторону с точ- Сностью до 5 м. Далее в расчетах использовать два максимальных зна-
чения Rmin – для скоростей схода 80 и 100 км/ч.
Зная рад ус Rmin приняв угол α = β равным 30° и 45° определить основные параметры одной ветви клотоиды.
иДля R=100 м угла β =30°: ТВ = ТД = 70,843 м; ТМ =ТК =35,845 м; Бкл= 5,576 м; L=104,720 м.
Для R=100 м угла β=45°: ТВ = ТД =108,316 м; ТМ =ТК =55,645 м; Бкл=13,030 м; L=157,080 м.
7. НачертбАть схемы скоростных РД при Vсх= 80 км/ч и угле примыкан я РД к ВПП 30°, Vcx=100 км/ч и углах примыкания РД к ВПП
30° 45° (см. р с. 4.3).
8. В выводе пр вести анализ полученных результатов.
Практическое занятие № 5
ПРОЕКТИРОВАНИЕ ВЕРТИК ЛЬНОЙ ПЛАНИРОВКИ ЭРОДРОМА
Цель задания:
1.Изучить характеристики рельефа и методы вертикальной планировки.
2.Произвести дефектовку грунтовой поверхности по уклонам и кривизне.
3.Запроектировать вертикальную планировку искусственных покрытий. ДИ
Общие сведения
Рельеф участков, выбранных для строительства аэродромов, обычно нуждается в исправлении, в результате которого получается проектная поверхность участка. Она должна удовлетворять нормативным требованиям, установленным для определенного класса аэродромов.
46
Процесс проектирования и графического оформления проектной поверхности называют проектированием вертикальной планировки или проектированием рельефа, а получаемые в результате этого графические и текстовые материалы – проектом вертикальной планировки.
точки зрения удобства и безопасности выполнения взлетнопосадочных операций идеальной будет горизонтальная поверхность аэродрома. Однако такое решение неприемлемо по следующим при-
чинам: во-первых, для создания горизонтальной поверхности аэро- |
||
дрома требуется, как правило, выполнить значительные объемы зем- |
||
ляных работ, во-вторых, горизонтальная поверхность не обеспечивает |
||
С |
||
стока талых |
дождевых вод, что в ряде случаев может служить при- |
|
чиной резкого сн жен я эксплуатационных качеств и даже выхода из |
||
строя аэродрома |
значительного увеличения расходов на его содер- |
|
жание ремонт. |
Поэтому при разработке проекта аэродрома наряду с |
|
требован |
|
полетов необходимо соблюдать надле- |
ями |
||
жащие услов я водоотвода. |
||
Следует |
уч тывать другие факторы, которые могут повлиять |
|
на прочность и устойчивость аэродрома, например строительные ка- |
||
безопасности чества грунтов, слагающихАучасток, возвышение проектной поверх-
ности над уровнем грунтовых вод, наличие условий для произрастания дернообразующих трав и др. При строительстве современного аэропорта высокого класса требуетсяДразработать и переместить в средних условиях 500–700 тыс. м3 грунта (для некоторых аэропортов объем земляных работ достигает нескольких миллионов м3). Главная часть этого объема приходится на земляные работы, связанные с вертикальной планировкой аэродрома [4, 7].
Основными характеристиками рельефа аэродрома являются: - частный уклон поверхности i.
- излом поверхности i;
- шаг проектирования а; |
И |
|
|
- радиус кривизны поверхности R; |
|
- средний уклон iср; |
|
- расстояние видимости 1вид. |
|
Частным называется уклон на участке между двумя соседними изломами профиля. Если имеется профиль участка (рис. 5.1), то частными будут уклоны i1 – i5.
47

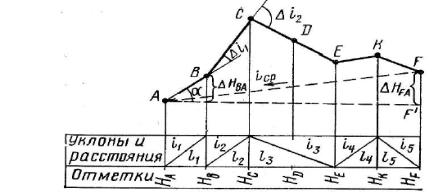

СР с. 5.1. Уклоны и изломы поверхности аэродрома
Частный уклон количественно оценивается величиной деления отметок (превышения) крайних точек на расстояние между
этими точками (заложением)
|
НВ Н |
|
|
HBA |
|
|
|
разности |
|
|
|
|
. |
(5.1) |
|
i |
l1 |
|
|
l1 |
|
||
Как в дно з р с. 5.1, это отношение равно тангенсу угла на- |
|||||||
клона отрезка АВ к горизонту i = tg a. |
|
|
|
||||
При малых углах тангенс угла наклона можно считать равным |
|||||||
углу наклона, т. е. a = i. Таким образом, для определения величины |
|||||||
уклона достаточно вычислить отношение (5.1). |
|
||||||
Частные уклоны в направлении оси летной полосы называют |
|||||||
продольнымибАчастными уклонами или просто продольными уклона- |
|||||||
ми, а в направлении, перпендикулярном к оси летной полосы – попе- |
|||||||
речными уклонами. |
|
|
|
|
|
|
|
Различают восходящие и нисходящие продольные уклоны край- |
|||||||
них участков ВПП. Под нисходящим |
понимают продольный уклон |
||||||
|
|
Д |
|||||
крайнего участка, направленный к торцу ВПП, под восходящим – |
|||||||
продольный уклон, имеющий обратное направление. |
Восходящие и |
||||||
нисходящие продольные уклоны могут иметьИконцевые полосы безопасности (КПБ). Максимальные значения частных уклонов определяются главным образом условиями взлета, посадки и руления само-
летов.
Излом поверхности оценивается величиной излома Δi продольного профиля в данной точке. Величина излома определяется суммой уклонов смежных участков, если излом профиля образуется уклонами разных направлений (рис. 5.2)
48
Δi = i1 + i2. |
(5.2) |
Величина излома определяется разностью уклонов смежных участков, если излом профиля образуется уклонами одного направления (рис. 5.3)
С |
Δi = i1 – i2. |
(5.3) |
|
|
|
|
|

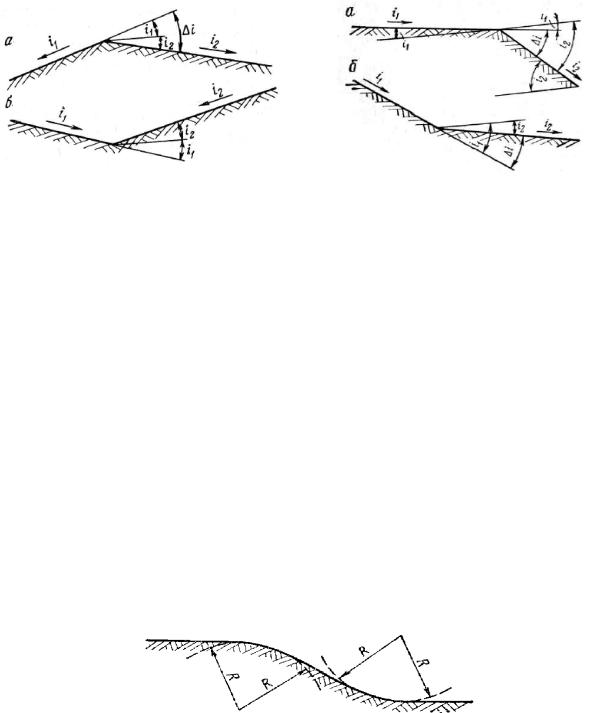

Рис. 5.2. Изломы поверхности ЛП при |
Рис. 5.3. Изломы поверхности ЛП при |
||
направленииуклонах разных : |
|
уклонах одного направления: |
|
а – трампл н; – встречный уклон |
а – трамплин; б – встречный уклон |
||
Изломыбна выпуклых участках профиля (см. рис. 5.2, а и 5.3, а) называют трамплинами, на вогнутых (см. рис. 5.2, б и 5.3, б) – встреч-
Такое разделениеАизломов в известной мере условное (особенно для грунтовых элементов аэродромов) и используется лишь для оценки качества вертикальной планировки.
ными уклонами.
Шаг проектирования a – допустимое минимальное расстояние
Радиус кривизны поверхности R характеризует поверхность кругового цилиндра для сопряжения переломов продольного профиля
между соседними изломами профиля. В практике проектирования |
|
принято изменять продольные уклоны только в вершинах квадратов |
|
нивелировочной сетки. Шаг проектирования принимается равным |
|
Д |
|
размеру стороны квадрата нивелировочной сетки (обычно 40 м). |
|
Данная характеристика, как следует из ее названия, относится только |
|
к проектной поверхности аэродрома. |
И |
|
|
(рис. 5.4).
Рис. 5.4. Радиус кривизны поверхности аэродрома
49
Продольные профили представляют собой сопряженные круговые дуги и отрезки прямых. Кривизну участков такой поверхности в продольном профиле можно характеризовать ее радиусом. Им можно пользоваться для проектирования рельефа и в тех случаях, когда на плане топографической съемки участка отсутствует нивелировочная сетка квадратов и рельеф изображается только горизонталями.
Можно установ ть связь между тремя характеристиками: радиусом кр в зны R, шагом проектирования а и изломом поверхности Δi:
imax |
a |
. |
(5.4) |
R |
|||
С |
min |
|
|
|
|
|
|
Однозначная связь между этими величинами позволяет норми- |
|||
роватьил шь одну з н х. В нормах на проектирование рельефа обычно указываетсябм н мальный вертикальный радиус кривизны, так как эта характер ст ка является олее универсальной.
Исходя з реж мов движения и типов эксплуатируемых самолетов, требован я к кр в зне поверхности элементов аэродромов разных классов разл чны. Кроме того, эти требования отличаются и у разных элементов аэродромов одного класса. Для аэродромов классов I и II минимальное значение радиуса кривизны поверхности ИВПП составляет 20 000 м, а КПБ – 6000 м. Тогда максимально допустимые
изломы поверхностиАудут равны: для ИВПП Δimax = 40/20000 = 0,002;
Средний уклон icp – уклон условнойДлинии, соединяющей конечные точки участка (см. рис. 5.1, линия AF), определяется как частное от деления разности отметок (превышения) конца и начала участка на
для КПБ – Δimax = 40/6000 = 0,007.
Для аэродромов классов III и IV требования к кривизне поверхности характеризуются следующими показателями: для ВПП
Rmin=10 000 м, Δimax =0,004; для КПБ –Rmin =4000 м, Δimax = 0,010.
его протяженность (горизонтальное продолжение).
Чаще всего понятие среднего уклона относят к длине ВПП. При этом средний уклон характеризует уклон условной линии, соеди-
няющей концы ИВПП. |
И |
|
|
Величина среднего уклона нормами не регламентируется, одна- |
|
ко эту характеристику следует учитывать при проектировании верти- |
|
кальной планировки. Величина среднего уклона влияет на длину про- |
|
бега и разбега самолета. При разбеге самолета против уклона длина разбега увеличивается, при пробеге по уклону увеличивается длина
