пробега. С увеличением среднего продольного уклона может возникнуть необходимость существенного удлинения летной полосы.

К числу характеристик, обеспечивающих безопасность выполнения взлетно-посадочных операций, можно отнести также видимость на ВПП. Продольный профиль ИВПП должен обеспечивать взаимную видимость двух точек, находящихся на высоте 3 м от поверхности, на расстоян и не менее половины длины ИВПП. Указан-

ное расстоян е в д мости принято на основании опытных данных.
Оно позволяет своевременно принять летчику необходимые меры
безопасности при выполнении взлетно-посадочных операций и вне-
С
запном появлен препятствий на летной полосе.
Для	зображен я рельефа применяют способы числовых отме-
ток, гор зонталей, верт кальных профилей.
	спосо е ч словых отметок (или способе отметок) рельеф
аэродрома	зображается системой отметок. Для этой цели террито-
При
рию аэродрома раз вают на квадраты. Одно из направлений сетки
квадратов	должно ыть параллельным направлению оси
летной полосы (совпадать с осью ВПП). На участках расположения

обязательно других элементов аэродромаА(РД, перрон, специальные площадки)

разбивают самостоятельные сетки квадратов, связанные с общей системой отметок. Числовые отметки проставляют в каждой вершине квадратов нивелировочной сеткиД(рис. 5.5).

При этом различают:

- черные отметки, относящиеся к естественной поверхности; - красные или проектные отметки, относящиеся к проектной

поверхности; - рабочие отметки, определяющиеся Икак разность между про-

ектной и черной отметками в данной точке.

Рабочая отметка определяет глубину выемки или высоту насыпи в данной точке и указывается обычно в сантиметрах. Рабочая отметка со знаком «–» означает выемку, со знаком «+» – насыпь.

При способе горизонталей проектная поверхность изображается системой горизонталей. Здесь также различают черные и проектные горизонтали, которые относятся соответственно к естественной и проектной поверхностям. На планах проектные горизонтали вычерчивают красным цветом, а черные – черным или коричневым цветом.

Вертикальные профили дополняют черными, проектными и рабочими отметками (рис. 5.6).


С

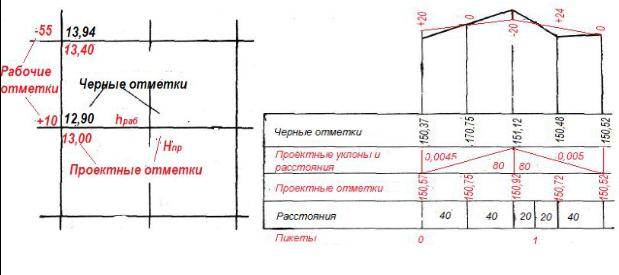

	Рис
	Рис
. 5.5.		Изображен
. 5.5.			рельефа	Рис. 5.6. Изображение рельефа с помощью
	числовыми отметками			вертикального профиля
	В соответств		с указанными способами изображения рельефа
			А
	разработаны и методы вертикальной планировки аэродромов, кото-
	рые получили наименования методов отметок, горизонталей и верти-
	кальных профилей.
	Метод отметок позволяет определить проектные и рабочие от-
	метки в вершинах квадратов нивелировочной сетки, метод горизонта-
				Д

лей – нанести проектные горизонтали, а метод вертикальных профилей – определить проектные и рабочие отметки по заданному направлению.

С точки зрения рассмотренных выше требований к вертикальной планировке аэродромов различают два видаИучастков местности, требующих исправления:

- участки с недопустимыми уклонами, т. е. iчерн > imax и iчерн < imin; - участки с недопустимой кривизной, т. е. R < Rmin или Δi > Δimax. Такие участки называют дефектными.

Процесс исправления участков с недопустимыми уклонами называют дефектовкой по уклонам, а участков с недопустимой кривизной – дефектовкой по кривизне.

Рельеф участков можно исправить тремя способами (рис. 5.7): только насыпью, только выемкой, выемкой и насыпью.

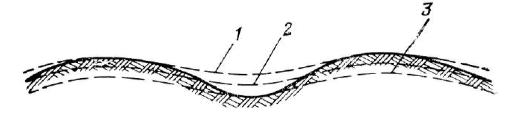

Рис. 5.7. Три способа исправления рельефа: 1– насыпи; 2 – насыпи-выемки; 3 – выемки

Если грунт перемещают только в пределах данного дефектного
вертикальной
участка, т. е. объем насыпи будет равен объему выемки, способ ис-
Справлен я рельефа называют частным балансом.
Переход от одного спосо а исправления рельефа к другому мо-
жет быть осуществлен путем перемещения проектной поверхности в
объем
		плоскости, т. е. изменением ее высотного положения.
Из этого следует, что перемещение проектной поверхности вверх
увелич вает		земляных ра от в насыпи, а ее понижение увели-
чивает объем земляных ра от в выемке (см. рис. 5.7).
Таким образом, проектирование рельефа сводится к решению
двух основных задач:
- определение очертания проектной поверхности, удовлетво-
ряющей нормативным тре ованиям;
- определение высотного положения проектной поверхности.
Практически вертикальная планировка осуществляется следую-
щим образом.		А

5.1. Проектирование вертикальной планировки грунтовой
	поверхности аэродромов методом числовых отметок
		Д
Дефектовка участков с недопустимыми уклонами на плане в от-
метках.
Дефектовка по уклонам сводится к сравнению превышения со-
седних вершин квадратов Н с допустимыми превышениями, кото-
рые должны быть подсчитаны заранее исходяИиз нормативных требо-
ваний к уклонам:
		Н max ≥ Н ≥	Нmin ,	(5.5)
		Н max =a imax ;	Нmin = a imin ,	(5.6)

где a – шаг проектирования – расстояние между отметками соседних квадратов, принимается 40 м.

Пример. Произвести дефектовку по уклонам (рис. 5.8), имея imax = 0,025; imin = 0,005. В углах квадратов указаны черные отметки.

С
превышения

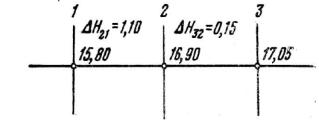

Р с. 5.8. Исходные данные к дефектовке рельефа
	по уклонам на плане в отметках
Используя (5.6) рассчитаем:
Нmax =a imax	= 40 · 0,025 = 1,0 м;
бА
Нmin = a imin	= 40 · 0,005 = 0,2 м.
Определ м		соседних вершин квадратов:
Н21= 16,90 – 15,80 = 1,10 м >			Нmax = 1,0 м;
Н32 =17,05 – 16,90 = 0,15м <			Нmin = 0,2 м.

Следовательно, на участке 1–2 недопустим большой уклон, а на участке 2–3 слишком малый.

Исправление рельефа на участках, дефектных по уклону, сводится к определению проектных отметок, разность которых удовле-

творяет неравенству (5.5). Возможны три решения.

где hнl = Н21 – Нmax =1,10Д– 1,00=0,10 м.

1.Решение в насыпи В этом случае черная отметка Н1 должна быть увеличена на ве-

	личину hн (рабочая отметка).	И
	Проектная отметка в вершине 1	И
	Проектная отметка в вершине 1	– Нпр =15,80+0,10=15,90 м,

Аналогично производим расчет проектной отметки в вершине 3

Нпр3 = Н3+ hн3=17,05+0,05=17,10 м.

2. Решение в выемке Для решения, при котором земляные работы будут выполняться

только в выемке, проектную поверхность достаточно опустить на величину hв. После этого проектная отметка вершины 1 станет равной черной отметке Н1, отметка вершины 2 уменьшится на величину hB2, а вершины 3 – на hB3.

	Искомые величины hв можно вычислить с помощью зависимо-
стей:
	hв2 =	Н21 –	Нmax =1,10 –		1,00 = 0,10 м,
	hв3 =	Нmin – Н32 =0,20 –			0,15 = 0,05 м.
	Тогда отметки точек получатся равными
	Нпр1 =15,80 м; Нпр2=16,80 м; Нпр3 =17,00 м.
	3.Решен е в выемке-насыпи
	В этом случае проектная поверхность должна занять в высотном
отношен		некоторое промежуточное положение. Искомые величины
С				з условия
hн	hв определяются
			(H2 – hв ) – (H1+ hн ),					(5.7)
откуда hв + hн =			Н –	Нmax , т. е. вносимые поправки в сумме долж-
ны состав ть такую же величину,						как и поправки к черным отметкам
для двух рассмотренных случаев.
и
	Разным значен ям hн и hв при их неизменной сумме будут соот-
ветствовать разл чные соотношения объемов земляных работ в насы-
пи и выемке.						аланса следует принять hн		= hв,
	Для	получения		частного
т.е.	hн1 = hв2= (		Н21 –	Нmax )/2=(1,10 – 1,00)/ 2=0,05 м.
	Тогда проектные отметки составят
	Нпр1=Н1+ hн2 =15,80 + 0,05 = 15,85 м; Нпр2= Н2 – hн1 =16,90 –
– 0,05=16,85 м. Разность Нпр3					– Нпр2=17,05 – 16,85 = 0,20=			Нmin ,
		бА
т.е. Нпр3=Н3=17,05.
	Если неравенство Нпр3 – Нпр2 >						Нmin выполняется, то необхо-
димая черная отметка в точке 3 равна проектной и Нпр3=Н3.
	Если неравенство Нпр3 – Нпр2					>	Нmin не выполняется, то необ-
ходимо увеличить отметку в точкеД3 на величину hH3= Нmin – (Н3 –
– Нпр2 ) и тогда Нпр3=Н3+ hн3.
	Проектные отметки подписываются под черными (рис. 5.9).
							И

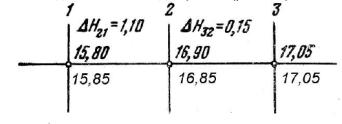

Рис. 5.9. Дефектовка рельефа по уклонам на плане в отметках

5.1.1. Выявление и исправление участков с недопустимой кривизной на плане в отметках
