верхности с дерниной – φ =0,15 и для водосборов с разнородными поверхностями определяется по формуле

τ – продолжительность дождя, равная времени добегания воды до рассчитываемого сечения, мин, которую определяют как сумму из времени добеган я дождевых вод по склону и лотку, т.е. τ = τ скл+ τ лот.

Время добеган я дождевых вод по склону определяют по фор-

где В – дл на склона, участвующая в стоке, м; I – уклон склона; n* – коэфф ц ент шероховатости, принимаемый равным для задер-

чении расчетных участков (у дождеприемных и тальвежных колодцев, канав), м; I – уклон дна лотка.

Расчетные расходы от стока весенних талых вод определяют при средних значениях максимумов его в данной местности по формулам:

- для водоотводных линий и систем с водосборами до 80 га (водоотводные системы летных полос)

66

Для водоотводных систем грунтовых ВППИрасчетным случаем является, как правило, отвод дождевых вод. Обычно рассчитывают собиратели, нагорные канавы, грунтовые лотки, коллекторы, а сечения трубчатых осушителей ввиду малых расходов чаще не рассчитывают и принимают конструктивно. Необходимость в расчете осушителей может возникнуть при одиночном или редком расположении их на грунтовой полосе, а также при расположении с верховой стороны осушаемого участка.

Водоотводные линии с грунтовыми водосборами рассчитывают на расчетный расход, определяемый по методу предельных интенсивностей с учетом минимальной стокообразующей интенсивности дождей, характеризующей продолжительность дождя, в течение которой

67

осадки формируют поверхностный сток. Это вызвано тем обстоятельством, что сток с водосборов с большой впитывающей способностью, т. е. с грунтовых водосборов, может наблюдаться лишь в случае, когда интенсивность дождей превосходит интенсивность впитывания. Под минимальной стокообразующей интенсивностью дождя понимают интенсивность его, равную интенсивности впитывания воды в грунт.

где tcт – м н мальная мгновенная стокообразующая интенсивность дождя, принимаемая равной интенсивности впитывания с учетом характера местности (для глин – 0,04; суглинков – 0,08; супесей – 0,20; песков – 0,50 мм/мин). Для асфальтобетонных и бетонных покрытий интенсивность впитывания принимают равной нулю.

где Qtcт – расход, соответствующий τ = tcт, л/с; Qcn – дополнительный расход, поступающий в систему после дождя в соответствии с кривой

где В – длина склона водостока (ширина водосбора), м; V – скорость движения воды в лотке или канаве на расчетном участке, м/мин; η – коэффициент, зависящий от отношения τ / tcт, и составляет

68

ственных покрыт й (р с. 6.1). Со ранная вода в дренажную трубу по-

лем или рубероидом насухо. Д Вокруг труб устраивается фильтрующая засыпка. В качестве за-

осушителей устраивают в виде пропилов снизу трубы на 2/3 ее диа-

метра на расстоянии 30 см друг от друга. Стыки и прорези труб во избежание их заиления обкладываются мхом слоем 2 см или минеральной ватой. Стыки труб не заделывают, допускается обертывать их то-

сыпки используется: для дрен песчано-гравийные смеси, гравий; для

осушителя гравий с диаметром фракций 20–40 мм, щебень. Засыпка должна обладать достаточной водозахватызающей способностью для приема поступающей воды [4].

И

Порядок расчета осушителей следующий (рис. 6.2):

1. Для определения диаметра трубы осушителя О–III находят расчетный расход Qi, который для сечения 1–1 будет равен S1F1. Водосборную площадь (в гектарах), тяготеющую к рассчитываемому осушителю, определяют на основании размеров В1 и L1, т. е. F1=B1L.

69

2. Величину стока S находят по формуле (6.3), для чего предварительно определяют время добегания воды τ1 до осушителя О–III.

Си

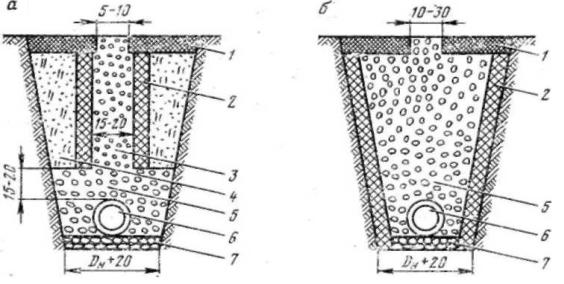

бР с. 6.1. Варианты конструкции осушителя:

а – осушитель с фильтрующей колонкой; б – осушитель со сплошной фильтрующей засыпкой; 1 – дерн 5–10 см; 2 – дерн 5–10 см или фильтрующий материал 2–3 см (в плотном теле), обработанный битумом; 3 – гравий (ще ень) d=1–2 см; 4 – обратная засыпка грунтом;

гания дождевых вод τскл до начала осушителяИ.

5. Время τ0 получают делением длины осушителя на среднюю секундную скорость воды в трубе. Обычно время добегания воды τ0 по осушителю составляет 5–10% от времени добегания дождевых вод τскл по склону, а поэтому можно принять τ0 = 0,10 τскл.

6. Далее по расчетному времени добегания τ1 и параметру с помощью формулы (6.3) определяют величину стока S (в л/с с 1 га) и далее по формуле (6.2) расчетный расход.
