Ri – удельные потери давления на трение на i-ом участке вытяжного канала, Па, определяемые по номограммам приложения Н с учетом приведения расчетных размеров вытяжных каналов к эквивалентному диаметру dэ .

zi – потери давления в местных сопротивлениях на i-ом участке вытяжного канала, Па.

Для прямоугольных каналов величина эквивалентного диаметра может быть рассчитана по формуле

где i – расчетная скорость движения воздуха на i-ом участке вытяжного канала, м/с;

I – сумма коэффициентов местных сопротивлений на i-ом участке, определяемая по расчетной схеме системы вентиляции с учетом значений, приведенных в приложении И;

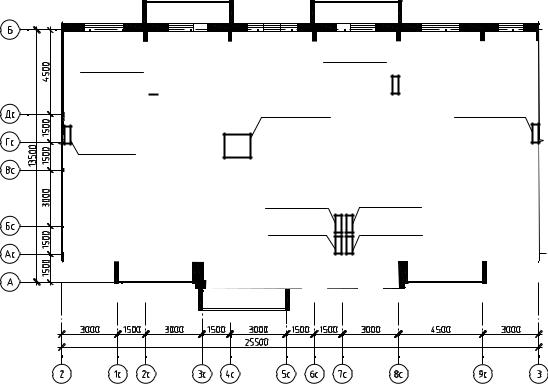

В частности, для участка 1 вытяжного канала первого этажа системы ВЕ-1:

-расход воздуха Lуд,1 = 60 м3/ч;

-длина участка l1 = 2,8 м;

-эквивалентный диаметр канала 120х220 мм - dэ = 2 0,12 0,22/ (0,12+0,22) = 0,155 м;

-скорость движения воздуха - 1 = 60/(3600 0,12 0,22) = 0,63 м/с;

-потери давление на трение (по номограмме Н1 приложения Н) - R1 = 0,052 Па/м;

-поправочный коэффициент, учитывающий шероховатость поверхности воздуховодов - 1 = 1,15;

-сумма коэффициентов местных сопротивлений (см. приложение И) - ζI = 4,23 (вентиляционная решетка ζ = 2; поворот с изменением сечения ζ = 1,03; вход в сборный канал с поворотом ζ = 1,2);

-потери давления на трение и местные сопротивления Pпотвыт,1 = 0,052 2,8 1,15+ (4,23 0,632/2) 1,205 = 1,18 Па.

Результаты расчета потерь давлений по остальным участкам вытяжного канала 1-го этажа приведены в таблице С2.

С1.6 Определение расхода приточного воздуха в квартирах Приток воздуха в рассчитываемых квартирах предусматривается через стеновые приточные

клапаны и неплотности оконных блоков.

Характеристика приточных устройств и оконных блоков (зависимость расхода воздуха от перепада давлений – по результатам испытаний и справочным данным) приведена на рисунке С4.

По разности давлений между располагаемым давлением Pр и суммарными потерями давления в вытяжных каналах для каждого этажа определяем долю располагаемого давления, под действием

которого происходит приток воздуха Pпрj (см. формулу 5.15)

В частности, для вытяжной системы ВЕ-1 квартиры 1-го этажа: Pпр 1, ВЕ-1= 19,89 – 4,94 = 14,95 Па. Для вытяжной системы ВЕ-2 квартиры 1-го этажа: Pпр 1, ВЕ-2 = 19,89 – 3,44 = 16,45 Па.

Соответственно для вытяжной системы ВЕ-1 квартиры 10-го этажа: Pпр 10, ВЕ-1= 3,82 – 1,03 = 2,8 Па. Для вытяжной системы ВЕ-2 квартиры 10-го этажа: Pпр 10, ВЕ-2 = 3,82 – 0,79 = 3,03 Па.

Результаты расчета величин Pпррасч для квартир различных этажей приведены в таблице С3. Для выравнивания потерь давления в вытяжных каналах в пределах одной квартиры преду-

сматриваем пусконаладочную регулировку (увеличение сопротивления каналов) посредством регулируемых вентиляционных решеток на входе в каналы со стороны помещений в системе ВЕ-2 (или за счет установки дросселирующих вкладышей в вытяжные каналы системы ВЕ-2):

-для квартиры первого этажа - в канале ВЕ-2 (+ 1,50 Па);

-для квартиры десятого этажа - в канале ВЕ-2 (+0,23 Па).

Принимаем в качестве расчетного перепада давлений, приходящегося на преодоление аэродинамического сопротивления приточных клапанов и окон:

-для 1-го этажа - Pпр1эт = 14,95 Па;

-для 10-го этажа - Pпр10эт = 2,80 Па.

По полученным значениям Pпр и характеристикам оконных блоков и приточных устройств (ва-

риант комплектации №2, рисунок С4) принимаем: - Lклап1эт = 38,3 м3/ч; Lок1эт = 3,9 м3/(ч м2); - Lклап10эт = 8,5 м3/ч; Lок10эт = 1,3 м3/(ч м2).

51

Т а б л и ц а С1 – Результаты расчета располагаемого давления по этажам здания системы ВЕ-1

Т а б л и ц а С2 – Результаты расчета потерь давления при движении воздуха из квартир некоторых этажей системы ВЕ-1

Т а б л и ц а С3 – Результаты расчета воздухообмена в трехкомнатных квартирах по этажам здания со стеновыми вентиляционными клапанами (вариант комплектации клапанов №2)

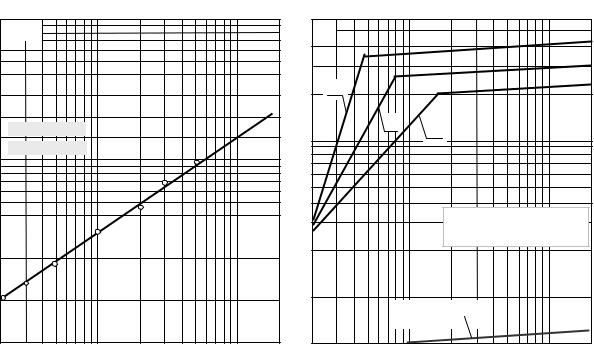

Р и с у н о к С4 - Зависимость расхода воздуха от перепада давлений через оконные блоки (а) и через приточные вентиляционные клапаны (б) рассчитываемых квартир

Соответственно, расчетный расход приточного воздуха с учетом площади оконных блоков и количества приточных вентиляционных устройств (три клапана в каждой квартире) Lпр составит:

-Lпр1эт = 28,6 3 + 3,9 10,2 м3/(ч м2) = 126 м3/ч;

-Lпр10эт = 5,0 3 + 1,3 10,2 м3/(ч м2) = 28 м3/ч.

Результаты расчета приточного воздуха по рассчитываемым квартирам приведены в таблице С3. Сопоставление результатов расчета Lпр и требуемого воздухообмена Lтрраб (см. п. С1.3) показывает, что в рассчитываемых квартирах требуемый воздухообмен обеспечивается на нижних этажах (избыточный расход воздуха может быть погашен за счет дополнительного регулирования вентиляционных решеток на входе в каналы или за счет регулирования приточных клапанов), но не

обеспечивается на верхних этажах здания - с 6-го по 10-й этажи.

Возможные решения – увеличение количества приточных клапанов в квартирах верхних этажей, применение приточных клапанов с меньшим аэродинамическим сопротивлением или установка вытяжных вентиляторов.

Увеличение количества приточных клапанов представляется нерациональным с технической точки зрения.

Результаты расчета системы вентиляции при варианте комплектации №1 стенового вентиляционного клапана (вариант с меньшим аэродинамическим сопротивлением) приведены в таблице С4.

Т а б л и ц а С4 – Результаты расчета воздухообмена в трехкомнатных квартирах по этажам здания со стеновыми вентиляционными клапанами (вариант комплектации клапанов №1)

53

Как показывают результаты расчетов, при варианте комплектации №1 стеновых клапанов (с меньшим аэродинамическим сопротивлением, чем при варианте комплектации №2) требуемый воздухообмен обеспечивается по всем этажам за исключением квартиры 10-го этажа.

В вентиляционных каналах квартиры 10-го этажа принимаем установку осевых вытяжных вентиляторов с обратными клапанами. Подключение вытяжных вентиляторов - через регуляторы количества оборотов (рисунок С5, в).

С1.7 Подбор вытяжных вентиляторов для квартир верхних этажей

Подбор вентилятора проводим по недостающему перепаду давлений Pвен . Для этого по графику рисунка С4, б определяем ориентировочно перепад давлений, необходимый для обеспечения требуемого воздухообмена. В частности для вытяжных каналов 10-го этажа требуемый перепад дав-

лений Pпр10эт 6,2 Па.

При этом перепаде давлений Lкл10эт = 36,8 м3/ч; Gок10эт = 0,9 м3/(ч м2). Соответственно Lпр10эт = 36,8 3 + 0,9 10,2 м3/(ч м2) = 119,6 м3/ч.

Требуемый перепад давлений Pвен10эт = 6,2 – 2,79 = 3,4 Па.

Подбираем по заводским характеристикам вентиляторы, обеспечивающие расход воздуха Lвен

= 60 м3/ч (для кухни) и Lвен = 50 м3/ч (для санузла) при давлении 4 Па. Данные условиям с запасом обеспечивает малошумный вентилятор марки «Вентс 100 Квайт». Характеристика и внешний вид

вентилятора приведены на рисунке С5. Для регулирования расхода удаляемого воздуха применяем регулятор скорости «РС-1-300» фирмы «ВЕНТС».

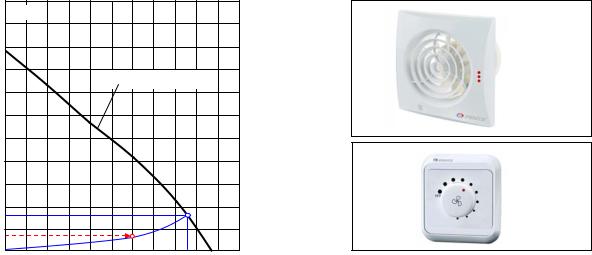

Р и с у н о к С5 - Характеристика (а) и внешний вид (б) осевого вентилятора «Вентс 100 Квайт» и регулятор скорости «РС-1-300»

С1.8 Проверка работоспособности системы вентиляции в теплый период года

Проектируемое здание расположено внутри квартала с уровнем транспортного шума у фасада LA2м менее 60 дБА. В теплый период года требуемый воздухообмен может быть обеспечен за счет сквозного проветривания при открытии оконных створок и балконных дверей.

Аэродинамический расчет вентиляции на данные условия не проводится.
