ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ПРИТОЧНЫХ ВЕНТИЛЯЦИОННЫХ УСТРОЙСТВ









(КЛАПАНОВ)

Таблица О1



































Название приточ-





Эскиз



Расход воздуха

ного вентиляцион-







п/п

ного клапана





(внешний вид)





















1

2

3







4

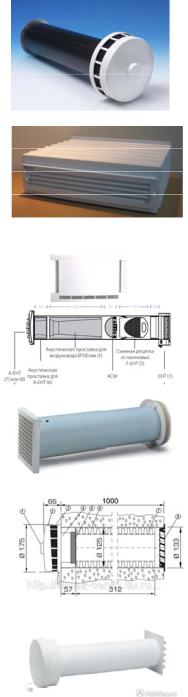

Стеновые вентиляционные

клапаны

1

Стеновой вентиля-













В открытом состоянии*:



ционный клапан













- при P = 5 Па - L = 21,4 м3/ч;



«КИВ – 125»













- при P = 10 Па - L = 30,1 м3/ч;



(Финляндия)













- при P = 20 Па - L = 43,8 м3/ч.

















В закрытом состоянии*:

















- при P = 10 Па - L = 2,7 м3/ч;

















- при P = 20 Па - L = 4,4 м3/ч;

















- при P = 50 Па - L = 7,5 м3/ч.

2

Стеновой вентиля-













В открытом состоянии*:



ционный клапан













- при P = 2 Па - L = 15,1м3/ч;



«СВК В-75»













- при P = 10 Па - L = 24,8 м3/ч;



(Россия)













- при P = 30 Па - L = 29,7 м3/ч.

















В закрытом состоянии:

















- при P = 10 Па - L = 0,2 м3/ч;





Вариант комплектации №2



- при P = 20 Па - L = 0,4 м3/ч;







- при P = 50 Па - L = 1,6 м3/ч.

3

Стеновое приточное













В открытом состоянии **:















устройство EHT «Ae-













- при P = 10 Па - L = 5-40 м3/ч.



reco» (Франция)























































































4

«Helios» (Герма-













В открытом состоянии **:



ния)













- при P = 10 Па - L = 35 м3/ч.



















5

«КПВ-125» (Россия)













В открытом состоянии **:

















- при P = 10 Па - L = 36 м3/ч.



















6

«Fresh 90» (Шве-













В открытом состоянии **:



ция)













- при P = 10 Па - L = 32 м3/ч.



















* по результатам испытаний; ** по данным завода-изготовителя

42







Продолжение таблицы О1

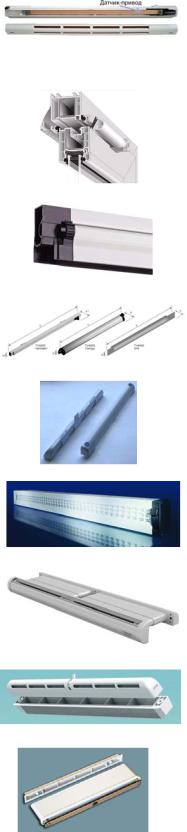

Оконные вентиляционные клапаны

7

Оконный вентиля-



В открытом состоянии*:



ционный клапан



- при P = 5 Па - L = 16,2 м3/ч;



ЕММ 3-30 » «Ae-



- при P = 10 Па - L = 24,5 м3/ч;



reco» (Франция)



- при P = 20 Па - L = 38,6 м3/ч.







В закрытом состоянии:







- при P = 50 Па - L = 8,2 м3/ч.

8

Оконный вентиля-



В открытом состоянии*:



ционный клапан



- при P = 5 Па - L = 14,5м3/ч;



«VentAir II TR»



- при P = 10 Па - L = 25,0 м3/ч;



(Польша)



- при P = 30 Па - L = 26,2 м3/ч.







В закрытом состоянии:







- при P = 50 Па - L = 4,6 м3/ч.









9

Оконный вентиля-



В открытом состоянии*:



ционный клапан



- при P = 5 Па - L = 13,8 м3/ч;



Variglase «Titon»



- при P = 10 Па - L = 24,8 м3/ч;



(Англия)



- при P = 30 Па - L = 38,4 м3/ч.







В закрытом состоянии:







- при P = 100 Па - L = 6,2 м3/ч.

10

«Trimvent Select



В открытом состоянии **:



Xtra S16» (Англия)



- при P = 15 Па - L = 33,8 м3/ч.









11

Клапан вентиляци-



В открытом состоянии **:



онный для дере-



- при P = 10 Па - L = 28,8 м3/ч.



вянных оконных







блоков КТПН-2







(Белоруссия)













12

«AEROМАТ 80»



В открытом состоянии **:



(Германия)



- при P = 10 Па - L = 15,0 - 30,0 м3/ч.









13

«AEROMAT midi»



В открытом состоянии **:



(Германия)



- при P = 10 Па - L = 30,0 м3/ч.









14

«ПО 400», «Expert»



В открытом состоянии **:



(Украина)



- при P = 10 Па - L = 20,0 - 40,0 м3/ч.









15

«Sinax Air» (Турция)



В открытом состоянии **:







- при P = 10 Па - L = до 30,0 м3/ч.









* по результатам испытаний; ** по данным завода-изготовителя





43









Окончание таблицы О1

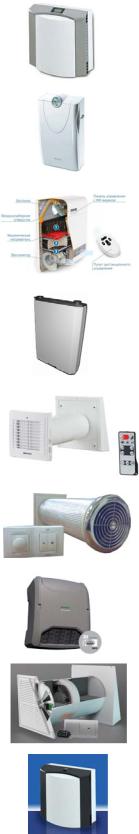

Приточные вентиляционные установки с механическим побуждением

16

«AEROVITAL»



Плавная регулировка расхода воздуха **:



(Германия)



L = 15,0 - 55,0 м3/ч.









17

«Аэропак-90SN»



Режимный расход воздуха **:



(Германия)



1

- L = 15,0 - 60,0 м3/ч;







2 - L = 160,0 м3/ч.









18

«Тион О2» (Россия)



Режимный расход воздуха **:







1

- L = 45,0 м3/ч;







2

- L = 70,0 м3/ч;







3 - L = 120,0 м3/ч.









19

«Селенга» (Россия)



Режимный расход воздуха **:







1

- L = 50,0 м3/ч;







2

- L = 90,0 м3/ч;







3 - L = 142,0 м3/ч.









20

«ТвинФреш РA-25»



Режимный расход воздуха **:



(Украина)



1

- L = 7,0 м3/ч;







2 - L = 24,0 м3/ч.









21

«Эко-Свежесть 03»



Плавная регулировка расхода воздуха **:



(Болгария)



L = 30,0 - 120,0 м3/ч.









22

«OXeN» (Польша)



Плавная регулировка расхода воздуха **:







L = 150,0 – 1200,0 м3/ч.









23

УВРК-50» (Россия)



Плавная регулировка расхода воздуха **:







L = 13 – 80 м3/ч.









24

«AEROLIFE» С45 /



Плавная регулировка расхода воздуха **:



С60 / С35 / С50 /



L = 45,0 – 60,0 м3/ч; / 25,0 – 35,0 м3/ч; /



С200 / С350 (Гер-



35,0 – 50,0 м3/ч; / 80,0 – 100,0 м3/ч; / 160,0



мания)



– 200,0 м3/ч; / до 350 м3/ч.











* по результатам испытаний; ** по данным завода-изготовителя

44

Приложение П

(справочное)

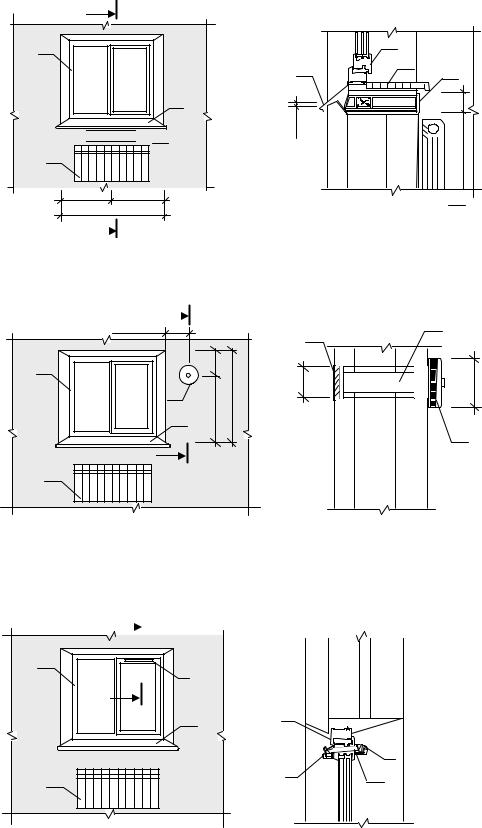

СХЕМЫ МОНТАЖА НЕКОТОРЫХ ПРИТОЧНЫХ ВЕНТИЛЯЦИОННЫХ УСТРОЙСТВ

П1. Принципиальная схема монтажа стенового вентиляционного клапана СВК В-75

1

1

4

3

2

L/2 L/2

L

1



1- 1



1

5

4

3



120

10-15 ~ 600

2

1 – оконный блок; 2 – отопительный прибор; 3 – стеновой приточный клапан; 4 – подоконник 5 – оконный слив

П2. Принципиальная схема монтажа стенового вентиляционного клапана КИВ-125



2







2 - 2



min300







4









ø133

6

1

4

H/3

H

ø175













3

2H/3















5











2

2



















1 – оконный блок; 2 – отопительный прибор; 3 – подоконник; 4 – стеновой приточный клапан; 5 – оголовок приточного клапана; наружная решетка

П3. Принципиальная схема монтажа оконного вентиляционного клапана



3



3 - 3



































































































































1



3

















3









4

1



















3



2



6

5















1 – оконный блок; 2 – отопительный прибор; 3 – оконный вентиляционный клапан; 4 – подоконник; 5 – монтажная планка; 6 – наружный козырек
