Т а б л и ц а С12 – Результаты расчета потерь давления при движении воздуха из квартир некоторых этажей системы ВЕ-1

С4.6 Подбор вентиляторов Подбор вентиляторов проводим на климатические условия теплого периода (при равенстве рас-

четных температур наружного и внутреннего воздуха) для всех квартир.

Максимальный перепад давлений, требуемый для преодоления потерь давления в вытяжных каналах и приточных клапанах определяем по формуле 5.15 СТО с учетом P р = 0 Па

Pвенвыт =1,1 ( Pпотвыт + Pпр - Pр )

Наихудшие условия наблюдаются для квартиры второго этажа (наибольшие потери давления в вытяжных каналах Pпотвыт,1 = 12,56 Па – см. таблицу С13).

Для обеспечения требуемого воздухообмена величина Pпр должна составлять ~ 17 Па. По

графикам рисунка С14 при Pпр = 17 Па Lклап1эт = 33,1,0 м3/ч, Lок1эт = 1,0 м3/(ч м2). Соответственно Lпр2эт = 33,1 3 + 1,0 11,38 м3/(ч м2) = 110,4 м3/ч;

Таким образом, для вытяжного канала второго этажа системы ВЕ-1

Pвенвыт = 1,1 (12,56 + 17,0 - 0) ≈ 32,5 Па; для вытяжного канала второго этажа системы ВЕ-2

Pвенвыт = 1,1 (12,24 + 17 - 0) ≈ 32,2 Па.

71

С5. Система вентиляции с централизованным механическим удалением воздуха («гибридная» система вентиляции)

С5.1. Цель расчета: подбор вытяжных вентиляторов, оценка работоспособности системы при различных сочетаниях внешних и внутренних воздействий.

С5.2 Исходные данные Десятиэтажный крупнопанельный жилой дом в конструкциях серии 90. Район строительства – г.Новосибирск.

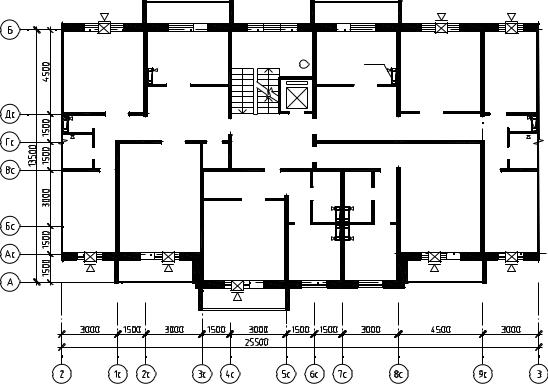

Схематичный план рядовой секции жилого дома приведен на рисунке С17.

Здание расположено в жилой застройке. Уровень транспортного шума у фасада LA2м = 75 дБА. Система вентиляции – «гибридная», с организованными притоком через оконные вентиляцион-

ные клапаны EMM 3-30 «Aereco» и организованным удалением воздуха через вытяжные вентиляционные каналы с вытяжными гигрорегулируемыми устройствами марки BXC «Aereco», расположенные на кухне и в уборной. На оголовке каждой вытяжной шахты установлен вытяжной вентилятор. Принципиальная схема вентиляции соответствует рисунку 5.2, в настоящего СТО.

Вытяжные каналы выполнены в сборных вентиляционных блоках заводского изготовления. Схема расположения и основные размеры вентиляционных каналов приведены на рисунке С18. Присоединение каналов–спутников к вертикальному сборному каналу – через этаж.

Оконные и дверные балконные блоки - из ПВХ-профилей с двухкамерными стеклопакетами. Зависимости расхода воздуха от перепада давлений для приточных устройств и оконных блоков приведены на рисунке С14.

Расчетные параметры переходного периода года:

-температура внутреннего воздуха tint =+21 оС;

-температура наружного воздуха text = +5 оС;

-расчетная скорость ветра v = 0 м/с. Расчетные параметры холодного периода года:

-температура внутреннего воздуха tint =+21 оС.

-температура наружного воздуха text = -39 оС;

-расчетная скорость ветра v = 4,7 м/с.

Расчет выполнен на примере трехкомнатных квартир.

73

1 - 1

40 220 40

Р и с у н о к С19 - Развертка по вентиляционным блокам с указанием размеров каналов и расходов воздуха на отдельных участках

С5.3 Результаты расчета требуемого воздухообмена Количество проживающих в каждой квартире - 3 человека. Расчетный воздухообмен квартир составляет:

- в режиме обслуживания (в режиме проектной эксплуатации) - Lтрраб = 110 м3/ч; - в нерабочем режиме - Lтрнер = 23 м3/ч.

Расходы воздуха по каналам-спутникам и сборным каналам приведены на рисунке С20.

С5.4 Расчет потерь давления в вытяжных каналах при расчетных расходах воздуха Определяем потери давления на трение и местные сопротивления в вытяжных каналах, задавая

по всем участкам расчетные расходы воздуха (по формуле 5.14).

Pпотв,i = ( Ri li i + zi ) ,

где li – длина i-го участка вентиляционного канала, м;

i – поправочный коэффициент, учитывающий шероховатость поверхности воздуховодов, принимаемый по приложению М;

Ri – удельные потери давления на трение на i-ом участке вытяжного канала, Па, определяемые по номограммам приложения Н с учетом приведения расчетных размеров вытяжных каналов к эквивалентному диаметру dэ (см. формулу С2);

zi – потери давления в местных сопротивлениях на i-ом участке вытяжного канала, Па.

74

Р и с у н о к С20 - Расчетные схемы систем вентиляции В-1 и В-2

Потери давления в местных сопротивлениях zi рассчитываем по формуле С3 при расчетных скоростях движения воздуха на i-м участке канала.

В частности, для участка 1 вытяжного канала первого этажа системы В-1:

-расход воздуха Lуд,1 = 60 м3/ч;

-длина участка l1 = 2,8 м;

-эквивалентный диаметр канала 120х220 мм - dэ = 2 0,12 0,22/ (0,12+0,22) = 0,155 м;

-скорость движения воздуха - 1 = 60/(3600 0,12 0,22) = 0,63 м/с;

-потери давление на трение (по номограмме приложения Н) - R1 = 0,052 Па/м;

-поправочный коэффициент, учитывающий шероховатость поверхности воздуховодов - 1 = 1,15;

-сумма коэффициентов местных сопротивлений (см. приложение И) - ζI = 4,23 (вентиляционная решетка ζ = 2; поворот с изменением сечения ζ = 1,03; вход в сборный канал с поворотом ζ = 1,2);

-потери давления на трение и местные сопротивления Pпотвыт,1 = 0,052 2,8 1,15 + (4,23 0,632/2)

1,205 = 1,18 Па.

Особенность проектируемой системы – установке на входе в каждый вытяжной канал всех квартир гигрорегулируемых вытяжных устройств марки BXC «Aereco» (рисунок С21).

Результаты расчета потерь давлений по остальным участкам приведены в таблице С14.
