СибАДИРис. 6. Схема монтажа конструкций краном с башенно-стреловым оборудованием

При определении параметров крана со стрелой, оборудованной гуськом, целесообразно определить её длину, задаваясь стандартными величинами гуська, из нескольких вариантов выбрать оптимальный.

Требуемые параметры крана при возведении подземной части зданий и сооружений в открытых котлованах определяются с учётом обеспечения минимального (табл. 1) расстояния от опоры крана до бровки котлована.

41

Величина c нормируется требованиям СП 45.13330.2012. (СНиП 3.02.01-87, пп 3.1 – 3.4). Выпет крана (1кр ) - расстояние от оси вращения поворотной части до центра зева крюка

определяют для всех вариантов по формуле:

где а - расстояние от оси вращения крана до опорного шарнира стрелы, м.

Грузовой момент Мгр представляет собой произведение величины вылета на массу поднимаемого груза, т.

42

где q - масса монтируемого элемента:

k - коэффициент, учитывающий массу грузозахватных устройств и отклонения массы элемента. Принимают k=1,1.

Определив требуемые параметры крана, используя технические характеристики кранов и графики грузоподъёмности их (см. приложения 9 или справочную литературу), устанавливаем марку крана, типовой размер стрелы и гуська и, в случае необходимости, производим проверочные расчеты по уточнённым размерам.

СибАДИПривязка строительных монтажных кранов и механизмов

Выбор грузоподъемного крана для строительства объекта осуществляется по трем основным параметрам: грузоподъемности, вылету стрелы и высоте подъема груза

(конструкции монтажного элемента), а также по экономическим показателям.

Грузоподъемность крана - груз полезной массы, поднимаемый краном и подвешенный при помощи съемных грузоподъемных приспособлений или непосредственно к несъемным грузоподъемным приспосо лениям. У стреловых поворотных кранов должна быть обеспечена возможность подъема груза при всех положениях поворотной

части.

У некоторых кранов мпортного производства (Крупп, Колус) в массу поднимаемо-

го груза вход т масса крюковой о оймы. Этот параметр определяется по справочни-

кам в зависимости от вылета и длины стрелы, крана, высоты подъема крюка, высоты

здания, расстояния от крана до лижайшей стены или выступающей части здания и

габаритов крана с учетом интервала езопасности.

Требуемая грузоподъемность крана на соответствующем вылете определяется по

массе наиболее тяжелого груза со съемными грузозахватными приспособлениями

(грейфера, электромагнита, траверс, стропов и т.п.). В массу груза включаются также масса навесных монтажных приспособлений, закрепляемых на монтируемой конструкции до ее подъема, конструкций усиления жесткости груза.

Вылет стрелы необходимая высота подъема груза устанавливаются исходя из ширины и высоты здания по массе наиболее удаленной и тяжелой конструкции. Длина стрелы крана принимается по его параметрам, приведенным в справочниках.

Грузоподъемность крана (Q) должна быть больше или равна массе поднимаемого груза Ргр, плюс масса грузозахватного приспособления Ргр.пр., плюс масса навесных монтажных приспособлений Рнм.пр., плюс масса конструкций усиления жесткости поднимаемого элемента Рк.у.

Q = Prp. + Ргр.пр. + Рнм.пр. + Рк.у.

Для кранов с переменным вылетом грузоподъемность зависит от вылета. Необходимый рабочий вылет Rp определяется расстоянием по горизонтали от оси

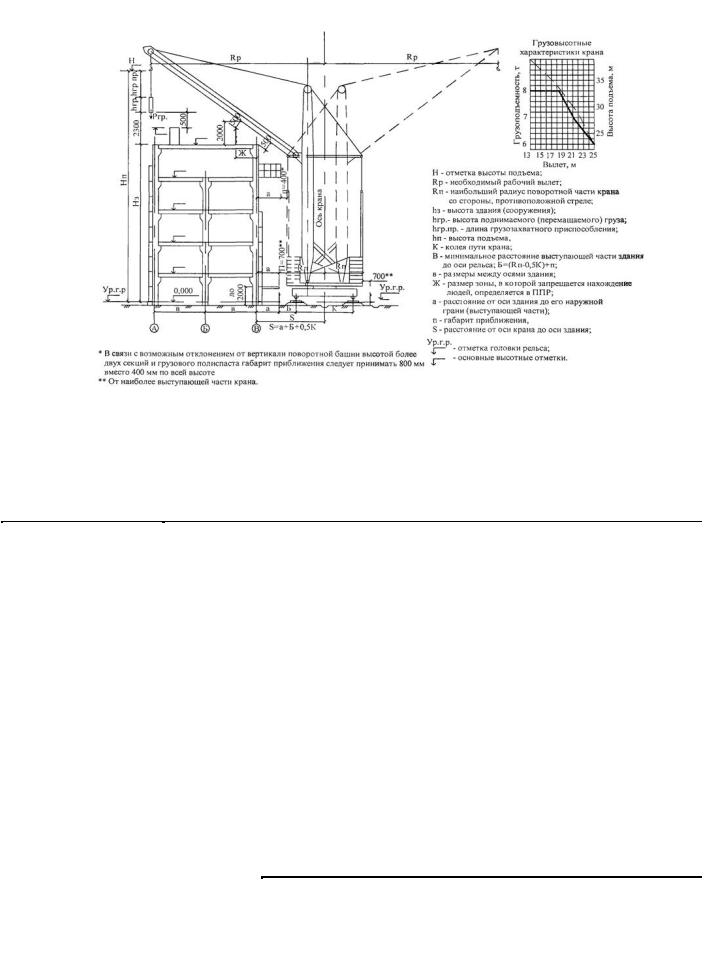

вращения поворотной части крана до вертикальной оси грузозахватного органа как показано на рисунке 6, т.е. по вылету стрелы, а также в зависимости от габаритов грузоподъемного крана и ширины колеи подкрановых путей определяется ось передвижения крана относительно строящегося здания.

Требуемая высота подъема hп определяется от отметки установки грузоподъемных машин (кранов) по вертикали и складывается из следующих показателей: высоты зда-

43

ния (сооружения) от нулевой отметки здания с учетом отметок установки (стоянки) кранов до верхней отметки здания (сооружения) (верхнего монтажного горизонта) hз, запаса высоты, равной 2,3 м из условий безопасного производства работ на верхней отметке здания, где могут находиться люди, максимальной высоты перемещаемого груза hrp (в положении, при котором производится его перемещение) с учетом закрепленных на грузе монтажных приспособлений или конструкций усиления, длины (высоты) грузозахватного приспособления hrp.пp. в рабочем положении как показано на рисунках 6, 7, 8.

СибАДИди, должно быть не менее 2000 мм.

hп. = [(hз ± n) + hrp. + hгр.пр. + 2,3], м

где n - разность отметок стоянки кранов и нулевой отметки здания (сооружения).

Расстояния между выступающими частями передвигающегося по наземным рельсо-

вым путям крана (его поворотной или другой наиболее выступающей частью) и внешним ближайш м контуром здания (сооружения), включая его выступающие части (ко-

Приближение к зданию (сооружению) приставного крана определяется минимальным вылетом, при котором обеспечивается монтаж ближайших к башне крана конструктивных элементов зданий с учетом размеров фундамента крана и условий крепления крана к зданию, в каждом конкретном случае определяемых расчетом специализированной организации.

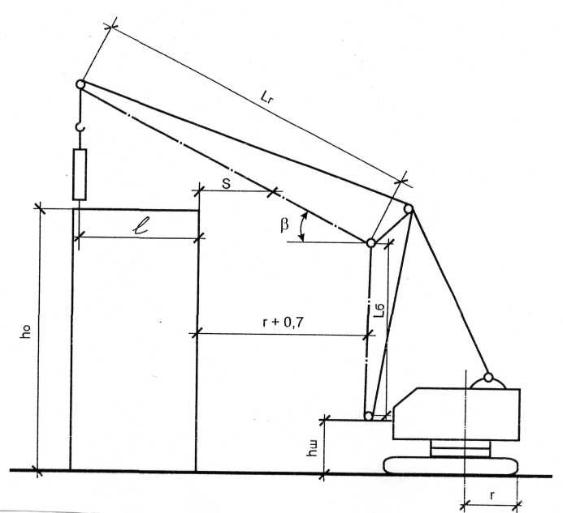

Расстояние между поворотной частью стреловых самоходных кранов и строениями, штабелями грузов, лесами и другими предметами должно быть не менее 1 м, как показано на рисунке 7.

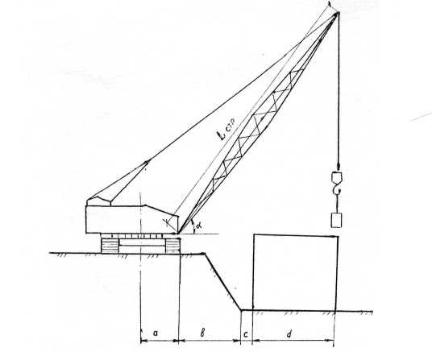

Приближение кранов к неукрепленным откосам котлованов, траншей или других выемок при ненасыпном грунте разрешается только за пределами призмы обрушения грунта определяется расстоянием по горизонтали от основания откоса котлована (выемки):

-до нижнего края балластной призмы рельсового кранового пути согласно рисунку 8 и таблице 1.

-для стреловых кранов - до ближайших опор согласно рисунку 9 и таблице 3.

44

Наибольшую крутизну откосов котлованов, траншей других временных выемок, устраиваемых без крепления в нескольких грунтах, находящихся выше уровня грунтовых вод, следует принимать по таблице 4.

Таблица 4

Крутизна откосов котлованов, траншей и других выемок в нескальных грунтах выше уровня грунтовых вод

(СП 48.13330.2011 с изм. от27.02.2017 актуал. ред. СНиП 12-04-2002 п. 5.2.6)
