Определение технических параметров и выбор крана
Выбор крана необходимых для возведения зданий и сооружений либо для обеспечения выполнения строительных процессов, производят на основании определения требуемых технических параметров:
- длина стрелы Lтрстр - вылет стрелы, lстртр
- вылет стрелы крана, lкртр
- высота подъёма крюка, Hкртр
СибАДИподкрановые балки, стеновые панели др.).
- грузоподъемность на требуемом вылете или
грузовой момент, M гргр
Исходными данными для определения рабочих параметров крана являются:
- рекомендуемые области использования кранов;
- |
пр нятый метод |
технология возведения зданий и сооружений; |
- |
габар ты конф гурация зданий, сооружений; |
|
- |
параметры (масса, га ариты) монтируемых элементов или частей сооружений; |
|
- выбранная монтажная схема, пути движения и рабочие стоянки крана, обеспе- |
||
чивающ е м н мально |
возможные требуемые параметры крана |
|
При возможности пр менения кранов разных типов, их модификаций или методов возведения здан й сооружен й выполняют технико-экономические расчёты и выбирают наи-
более эффект вный вар ант.
Требуемые параметры определяют для случая монтажа или подачи наиболее удаленного от крана или высоко расположенного элемента в соответствии с принятой
схемой монтажа или расположения крана на стройгенплане.
При этом могут возникнуть следующие варианты:
1. Монтаж (подача конструкций) с минимальным вылетом стрелы (колонны,

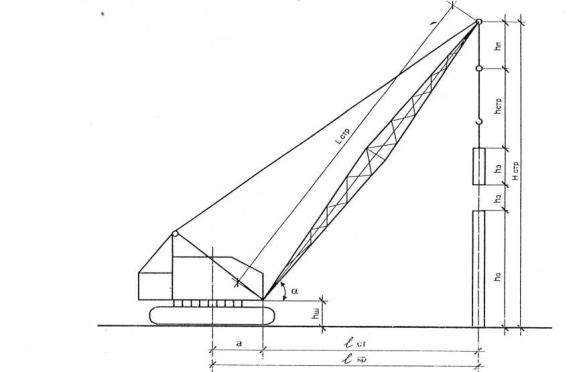

Рис. 1. Монтаж конструкций с минимальным вылетом стрелы
36
Высота подъёма стрелы Hстр - расстояние от уровня стоянки крана до центра верхнего блока может быть определена из выражения:
Hстр = hо + hз + hстр + hэ |
(1) |
где hо - относительная отметка монтажного горизонта (от уровня стоянки крана), м; |
|
hз - расстояние от низа элемента до монтажного горизонта перед его установкой на ме- |
|
сто (обычно 0,5 м или 2,5 м - при подаче элемента над рабочими местами монтажников); |
|
hэ — высота подаваемого элемента, м; |
|
hс - высота грузозахватного устройства, м. Принимают по высоте типовых строп, тра- |
|
СибАДИ |
|
верс, захватов. При подаче длинномерных конструкций не менее половины длины эле- |
|
мента |
|
Дл на стрелы: |
|
Lстр H стр hш |
(2) |
sin a |
|
где hш – высота опорного шарн ра стрелы над уровнем стоянки крана, принимают 1,5 - 2,5м с последующ м уточнен ем для выбранного крана. Поскольку вылет стрелы принят минимальным, угол занимают 75°, тогда sin = 0,966.
|
2. Монтаж конструкций «через препятствие» (плиты покрытия, элементы |
|||||
|
средн х пролётов многоэтажных зданий |
др.). |
|
|
||
|
Lстр h1 |
hш |
S d 2 |
(3) |
||
|
|
sin a |
cos a |
|
||
|
arctg3 |
h1 hш |
|
(4) |
||
|
S d 2 |
|
|
|||
где h1, - расстояние от уровня стоянки крана до верха монтируемой конструкции, м; |
|
|||||
S |
- минимально допустимое расстояние от стрелы до монтируемого элемента (обыч- |
|||||
но принимают равным 1), м; |
|
|
|
|
||
d |
- длина монтируемого элемента, м. |
|
|
|
|
|
При выборе кранов, оборудованных стрелой с гуськом, требуемые параметры определяют в соответствии со схемой монтажа конструкций. Так, по схеме монтажа представленной на рис. 3, длина гуська определяется по формуле:
LГ = 0,58d , |
(5) |
где LГ - длина гуська, м;
d - величина перекрываемого пролёта, м;
37
СибАДИ |
|

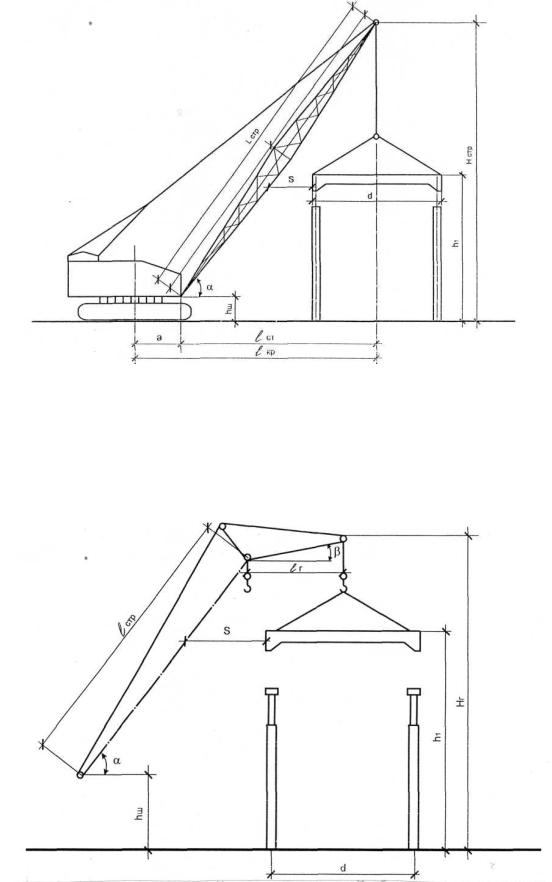

Р с. 2. Монтаж конструкций «через препятствие |
|
Угол наклона гуська к гор зонту принят равным 300. Длину стрелы при этом можно |
|
определить: |
|
Lстр H Г hш 0,5LГ |
(6) |
sin a |
|
угол a =70-75°принят при минимальном наклоне стрелы.
Рис. 3. Монтаж конструкций краном со стрелой оборудованной гуськом
При длине гуська меньше половины пролета d, длина стрелы будет определяться:
Lстр l1 l2 |
h1 hш |
|
S 0,5d lГ |
(7) |
|
sin a |
|
Cos |
|
38
lГ LГCos |
|
|
|
|
|
(8) |
||
где h - высота верха монтируемой конструкции, м; |
|
|||||||
S - безопасный зазор между стрелой и монтируемой конструкции, (1м), м; |
|
|||||||
1Г - проекция длины гуська, м; |
|
|
|
|
|
|
||
arctg3 |
|
h1 hш |
(9) |
|||||
S 0,5d lГ |
|
|
||||||
При монтаже конструкций многопролётных многоэтажных зданий по схеме (рис. 4) длина |
|
|||||||
СибАДИ |
||||||||
стрелы определяется по формуле: |
|
|
|
|
|
|
||
Lстр hо hш |
|
S e lГ |
|
(10) |
||||
sin a |
|
Cos |
|
|||||
arctg3 |
|
hо hш |
(11) |
|||||
S l lГ |
|
|||||||
где h0 - высота (монт рованной части здания, м;
е- расстояние от центра тяжести наи олее удалённой от крана конструкции до края смонтированной части здан я, м;

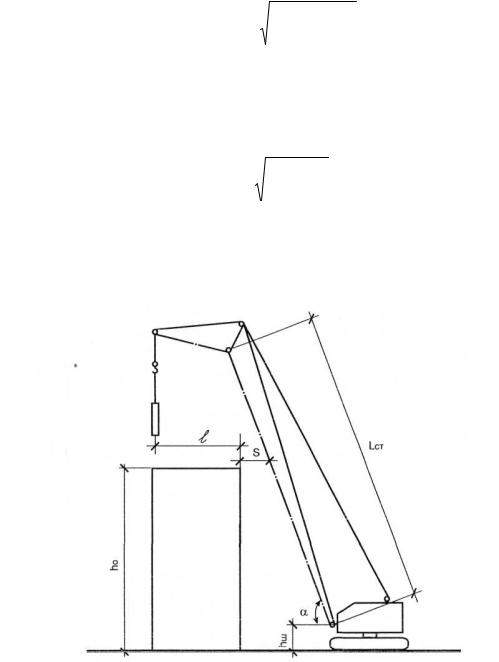

Рис. 4. Схемамонтажаконструкциимногоэтажныхзданий
Если lГ l , то Lстр определяется по формуле (2).
В связи с тем, что угол а получает значение 60...65°, в формулах (7…11) можно считать величину горизонтальной проекции гуська 1Г, равной длине гуськаLГ.
При монтаже конструкций краном с башенно-стреловым оборудованием возможны варианты по схемам на рис. 5, 6.
39
СиS = 1 м. бАДИ |
||

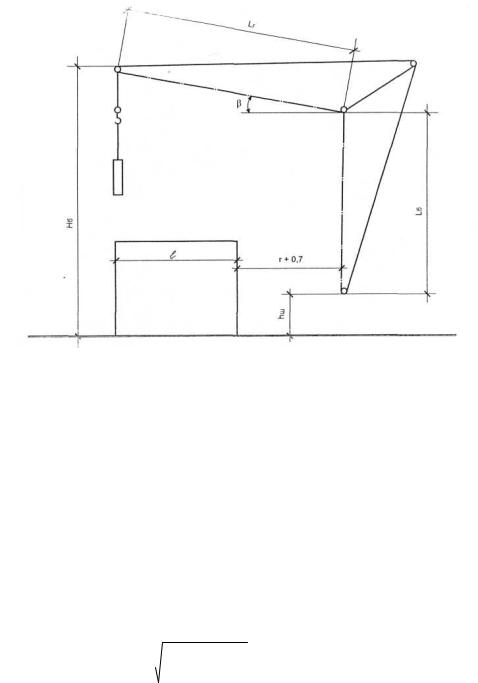

Р с. 5. Схема монтажа конструкций с башенно-стреловым оборудованием |
|
|
Длину гуська можно определ ть по формуле: |
|
|
|
LГ e r 0,7 |
(12) |
|
Cos |
|
Угол можно принимать в пределах от 0° до 30°, а длину башни: |
|
|
LГ H Г hw LГ Sin |
|
(13) |
При монтаже конструкций по схемам рис. 6 длину управляемого гуська можно определить по |
||
формуле: |
|
|
LГ ho hш LБ |
S e |
(14) |
Sin |
Cos |
|
arctg3 hо hш LБ |
(15) |
|
S e |
|
|
при условии: |
|
|
|
hо hш LБ r 0,3 |
(16) |
|
tg |
|
где r - радиус, описываемый хвостовой частью крана;
