шение длинной стороны полки к короткой больше двух, то полка панели рассчитывается в направлении короткой стороны как балка шириной b = 1м с защемленными опорами (рис. 27).
Расчетным пролетом полки является расстояние в свету между продольными ребрами панели.
Нагрузкой на полку является собственный вес полки, конструкции пола и временная нагрузка на междуэтажное перекрытие. Расчетная нагрузка на полку (кН/м)
qIf qI gcн.в 1,1 0,01 hIf 1,1 b,
где ρ = 2500 кг/м3; qI и gнсв – полная нагрузка и нагрузка от собственного веса панели, кН/м2 (см. табл. 4); hfI – толщина полки панели в метрах.
53

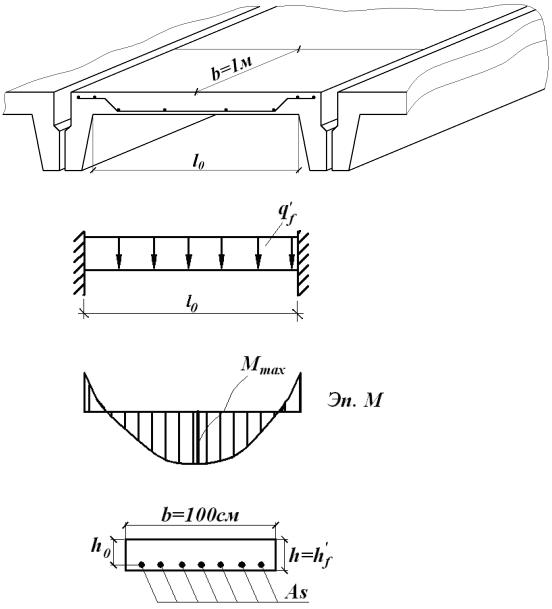

Рис. 27. К расчету полки ребристой панели
Расчетный изгибающий момент в полке (кН ∙ м)
M qIf l02 .
11
Площадь сечения рабочей арматуры полки панели определяется как для прямоугольного сечения высотой hfI и шириной b = 100 см.
Рабочая высота сечения (см. рис. 27) h0 hIf a,
где а – расстояние от центра тяжести рабочей арматуры до растянутой грани полки; принимается равным 1,5...2,0 см [2, п.5.6].
Полка панели армируется сеткой с поперечной рабочей арматурой класса Вр-1 или А-Ш. Продольная распределительная арматура диаметром 3...4 мм из арматуры класса Вр-1, шаг 250 мм.
Для определения необходимой площади арматуры, укладываемой вдоль расчетного пролета полки, подсчитываем параметр α0:
M
0 Rb b h02 100 .
По табл. 7 находим значение относительного плеча внутренней пары сил ν. Площадь растянутой арматуры (см2) на 1 м длинной стороны полки
M
As1 Rs h0 100 .
Шаг и диаметр рабочей арматуры подбираются по требуемой площади сечения арматуры Аs1 по сортаменту (табл. 8). Шаг s рабочей арматуры должен быть не более 200 мм, не менее 100 мм и кратным 10 мм [2, п. 5.20]. Принятая площадь сечения арматуры
A |
Asф |
должна с минимальным запасом превышать Аs1, здесь Asф – |
|
||
s |
s |
|
площадь сечения одного стержня, см2; s шаг стержней, м.
3.4.5. Армирование панелей с ненапрягаемой арматурой
Ребристые панели армируются продольными сварными каркасами, расположенными в ребрах и сварной арматурной сеткой в полке. Продольные арматурные каркасы образуются из рабочих (нижних) стержней класса А-П, А-Ш, определенных расчетом прочности нормальных сечений панели, и верхних (монтажных)
54
стержней диметром 10...12мм, объединенных поперечными стержнями, шаг и диаметр которых получены расчетом прочности наклонных сечений или определены конструктивными требованиями
(см. рис. 25).
Сетка помещается в нижней части полки и отгибается в верхнюю зону вблизи ребра с обеспечением надлежащей анкеровки поперечных стержней (рис. 28).
Рабочая арматура пустотных панелей является продольной арматурой сварной сетки, расположенной в нижней полке. Распределительная арматура этой сетки принимается из стержней классов Вр-1, А-1 диаметром 4...6 мм. Шаг стержней распределительной арматуры не должен превышать 600 мм [2, п.5.22].
Верхняя полка армируется конструктивной сеткой 200/200/3/3 из стали класса Вр-1 (см. рис. 23).
а) |
Анкерные стержни d ≥ 0,5 d1 |
|
|
dw |
|
|
Деталь А |
d1 |
|
lon |
|
б)
Деталь А Вариант I
Коротыши |
dw |
d1 |
d1 |
|
|
|
|
Вариант II
в) |
dw |
|
Шайба |
||
d1 |
||
или пластина |
||
|
|
Приварка поперечных |
lon |
стержней d ≥ 0,5 d1 |
Отгибы делать только для арматуры класса Вр – 1
55

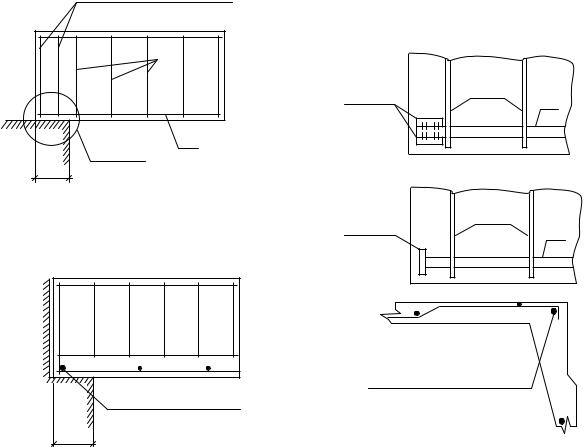

Рис. 28. Анкеровка рабочей арматуры: а ребристой панели; б пустотной панели; в полки ребристой панели
Поперечные стержни, определяемые из условия прочности наклонных сечений, объединяются с продольной монтажной арматурой того же диаметра, что и хомуты, в короткие плоские каркасы, устанавливаемые в приопорных участках ребер панели (см.рис. 25). Каркасы должны быть обязательно установлены в крайних ребрах, а в промежуточных могут устанавливаться через ребро.
Для обеспечения анкеровки всех продольных рабочих стержней, доходящих до свободной опоры, длина запуска стержней за внутреннюю грань свободной опоры должна быть не менее 5d, если
расчет |
прочности наклонных сечений не требуется, и не менее |
10d |
[2, п. 5.15], если такой расчет необходим (d диаметр |
|
рабочей арма- |
туры).
Если длина запуска меньше необходимой, то анкеровку нужно обеспечить дополнительными конструктивными мероприятиями, приведенными на рис. 28. При этом длина запуска должна быть в любом случае не менее 5d.

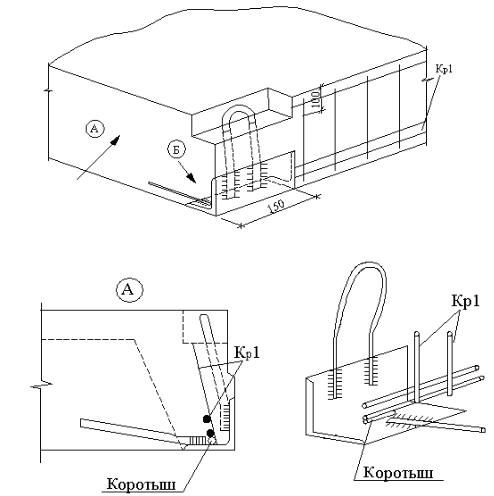

Петли для подъема в ребристых плитах прикрепляются к опорной закладной детали, в пустотных панелях закладываются впотай на расстоянии (0,3 – 0,5) м от торцов. Петли должны быть надежно заанкерены (см. рис. 29).
Рекомендуется для монтажных петель применять арматурную сталь класса А-1 [2, п.2.24]. Диаметр петель назначается по требуемой площади поперечного сечения (см2) одной петли, определяемой при условии распределения веса плиты на три петли с учетом коэффициента динамичности 1,4 [2, п. 1.13] и коэффициента, учитывающего сгиб петли, 1,5.
A |
|
gн |
b |
|
l |
пл |
1,4 1,5 |
|
|
с.в |
k |
|
|
, |
|||
s.1 |
|
|
3 |
Rs 0,1 |
||||
|
|
|
||||||
где gсн.в – нормативная нагрузка от собственного веса панели, кН/м2; bк, lпл – конструктивная ширина (см.рис. 21) и длина (см.рис. 22) панели, м; Rs – расчетное сопротивление арматуры класса А-1, МПа.
56
Принимаются 4 петли с площадью сечения каждой Аs ≥ Аs1.
В составе закладной ребристой плиты
