ВВЕДЕНИЕ
Данное пособие подготовлено в соответствии с программой курса «Железобетонные и каменные конструкции» для высших учебных заведений.
Конструктивной основой здания является пространственная система, состоящая из стержневых (ригели и колонны) и плоских (плиты перекрытий и покрытий) элементов, связанных между собой для совместной работы.
Здание должно быть запроектировано так, чтобы основные конструкции обладали необходимой несущей способностью (прочностью и устойчивостью), жесткостью и трещиностойкостью, а конструктивная схема в целом – пространственной жесткостью, то есть способностью без чрезмерных деформаций сопротивляться воздействию горизонтальных нагрузок.
Многоэтажные производственные железобетонные здания по конструктивной схеме различаются на три типа:
–здания с полным железобетонным каркасом и навесными наружными панелями;
–здания с полным железобетонным каркасом и наружными самонесущими стенами;
–здания с внутренним железобетонным каркасом и несущими стенами (здания с неполным каркасом).
Взданиях первых двух типов четко разграничиваются несущие
иограждающие конструкции. Преимущество зданий третьего типа заключается в том, что используется прочность ограждающих конструкций с соответствующей экономией материальных затрат на пристенные колонны полного каркаса.
Вмногоэтажных каркасных зданиях пространственная жесткость достигается жесткостью узлов рам или устройством систем вертикальных и горизонтальных связевых диафрагм в виде совместно работающих связевых ферм, перегородок, стен и перекрытий.
Таким образом, в зданиях с неполным каркасом внутренние железобетонные каркасы могут быть как рамного, так и связевого типа.
Внастоящем пособии рассматривается многоэтажное здание с наружными кирпичными стенами и железобетонными перекрытиями, поддерживаемыми внутренними железобетонными колоннами.
10
При этом рассматривается здание с жёсткой конструктивной схемой, в котором горизонтальные нагрузки передаются через жёсткие в своей плоскости диски перекрытий на поперечные и продольные стены, обеспечивающие пространственную жёсткость здания в целом. В этом случае внутренние железобетонные конструкции здания рассчитываются только на действие вертикальных нагрузок [1].
В представленном пособии для курсового и дипломного проектирования рассматриваются вопросы компоновки конструктивной схемы здания и проектирования:
–сборных железобетонных конструкций без предварительного напряжения арматуры;
–предварительно напряженных железобетонных элементов перекрытия;
–элементов монолитного ребристого перекрытия с балочными плитами;
–кирпичных стен.
1. РАСЧЕТНЫЕ ПРЕДПОСЫЛКИ ПРОЕКТИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
1.1. Три стадии напряженно-деформируемого состояния
Формирование предпосылок расчета железобетонных конструкций основывается при анализе характерных стадий напряженно-деформируемого состояния.
Рассматривается нормальное сечение в зоне чистого изгиба изгибаемого элемента; в процессе увеличения нагрузки сечение проходит три характерные стадии напряженно-деформируемого состояния (НДС).
I стадия НДС – работа без трещин в растянутой зоне. Стадия характерна: в начале упругой работой сжатого и растянутого бетона; в конце стадии по мере увеличения нагрузки – упругой работой сжатого бетона и упругопластичной – растянутого с напряжениями в крайнем растянутом волокне равными прочности на осевое растяжение σbt = Rbt
11

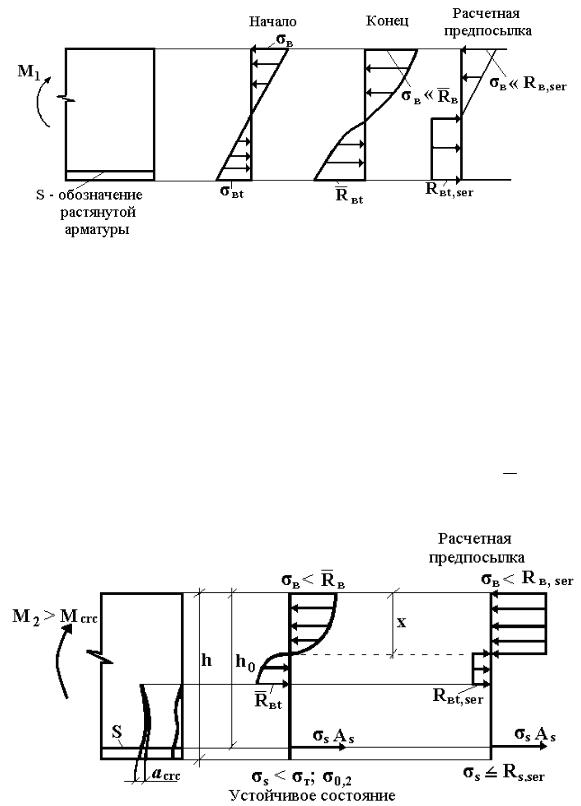

Рис. 1. Расчетная схема I стадии НДС
I стадия НДС используется для расчета элементов по образованию трещин (II группа пред. сост.); по сформированной упрощающей предпосылке определяется момент трещинообразования:
Мcrc = Rbt,ser . Wpl (рис. 1).
II стадия НДС – устойчивая работа с трещинами в растянутой зоне (эксплуатационная). Стадия характеризуется наличием трещин в растянутой зоне, упругопластической работой сжатого и оставшегося растянутого бетона с ординатой Rbt вверху трещин; активное подключение растянутой арматуры.
Рис. 2. Расчетная схема II стадии НДС: h – высота сечения; h0 – рабочая высота; x – высота сжатой зоны;
As – площадь поперечного сечения рабочей арматуры
12
