2)ориентировочно задаемся параметрами а и а ;

3)находим рабочую высоту h0 = h – a;

4)выявляем потребность в сжатой арматуре, нужна ли помощь сжатому бетону; максимальное сжимающее усилие в бетоне при условии плавного разрушения определяется равенствами ξ = ξR и α = αR, тогда сжатая арматура с частью растянутой из равенства (9) воспримут долю полного момента:

Rsc As(h0 a ) M αRRbbh02,

откуда

А's тр M αRRbbh02 ; Rsc(h0 a )

если А's тр > 0, помощь бетону нужна, подбираем необходимое число, диаметр с As А's тр;

если А's тр ≤ 0, сжатая арматура принимается конструктивно;

5)из (9) находим моментный коэффициент

αM Rsc As(h2 0 a) αR, Rbbh0



если α > αR – ошибка в вычислениях;





6)

относительная высота



сжатой зоны

по

таблице, или



1



R;













1 2











7)

требуемое количество

растянутой арматуры

определяется



из (11):



Rbb h0 Rsc As













A





;



















s тр



Rs



















8)подбираем необходимое количество диаметров с As As тр;

9)размещаем в сечении принятую сжатую и растянутую арматуры, уточняем параметры а и а и выполняем проверку прочности.

Задача «Проверка прочности»

Дано: b, h, a, As, a , As , Rb, Rs, Rsc и М.

Проверить прочность, выполнение условия М ≤ Мu.

Решение:

1)определяем граничное значение ξR;

2)находим высоту сжатой зоны из (10):

x(RsAs Rsc As )/(Rb b),

если х < 2а , то Mu Rs As (h0 a );

3)относительная высота сжатой зоны ξ = х / h0 ≤ ξR;

18

если ξ > ξR, принимаем уменьшенное (для надежности) значение высоты сжатой зоны x xR ξR h0;

4) определяем несущую способность из (1):

Mu Rbbx(h0 0,5x) Rsc As(h0 a );

5)выполняем проверку прочности;

если М ≤ Мu, прочность обеспечена, иначе нет.

1.4. Расчет прочности нормальных сечений таврового профиля. Типы задач

Формирование тавровых (двутавровых) сечений

Изгибаемые элементы сплошного типа с прямоугольными поперечными сечениями просты в изготовлении, но обладают значительным собственным весом, уменьшить который можно за счет удаления части бетона из растянутой зоны; остается бетон:

в сжатой зоне;

для связи с растянутой арматурой;

для защиты растянутой арматуры и обеспечения сцепления с бетоном.

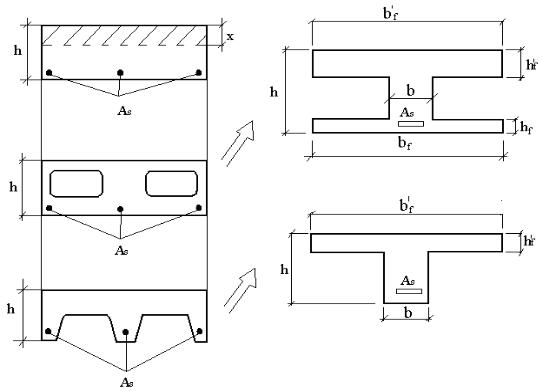

Рис. 7. Приведенные сечения плит: b – ширина (суммарная) ребра; bf , bf – ширина сжатой и растянутой полок; hf , hf – высота сжатой и растянутой полок

19

В таком случае формируются пустотные или ребристые элементы с тавровыми и двутавровыми расчетными сечениями (рис. 7).

При расчете прочности свесы растянутой полки не учитываются.

Понятие об эквивалентной ширине сжатой полки

Полка таврового сечения вовлекается в совместную работу с ребром сдвигающими усилиями и по мере удаления от ребра сжимающие напряжения в ней уменьшаются. Поэтому расчетная ширина полки может быть меньше фактической (bf ≤ bполки) на основе эквивалентности площадей эпюр сжатия по ширине полок.

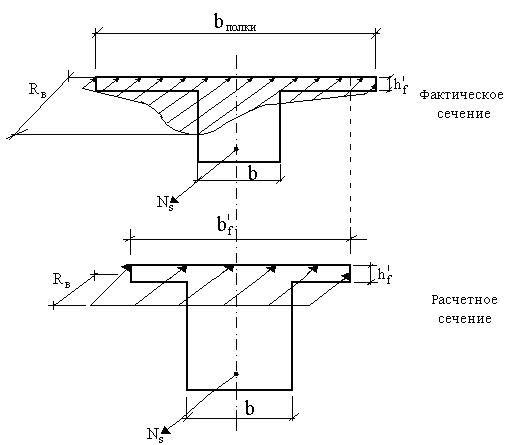

Рис. 8. Определение расчетной bf :

Ns усилие в растянутой арматуре

Эквивалентная ширина полки bf должна приниматься не более

(рис. 8):

20

b+l0/3 (l0 – расчетный пролет ребер);

b+12h'f при h'f ≥ 0,1h

b+6 h'f при 0,05h h'f < 0,1h

b (сжатые свесы не учитываются) при h'f < 0,05h

при консольных свесах полки

Два расчетных случая сечений таврового профиля, определение положения границы сжатой зоны

При расчете балок таврового сечения рассматривают 2 случая:случай 1, граница сжатой зоны в полке (х hf ) (рис. 9);

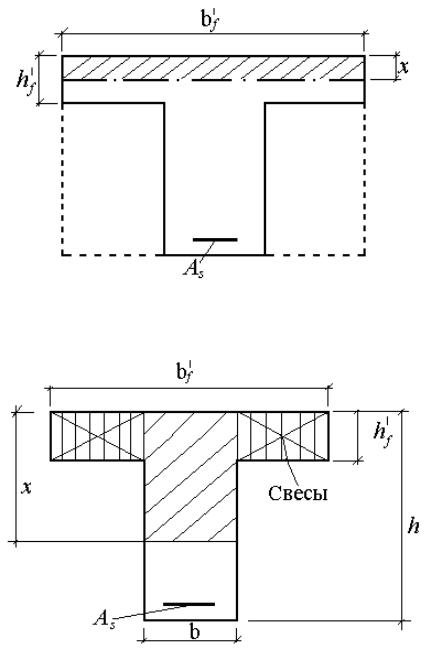

Рис. 9. Случай 1 расчета тавровых сечений

21

Рис. 10. Случай 2 расчета тавровых сечений

поскольку площадь растянутого бетона в расчете прочности не учитывается, рассчитывается прямоугольное сечение с шириной bf ,

т. е. используются формулы для прямоугольных сечений (см. выше), в которых b = bf ;

случай 2, граница сжатой зоны в ребре (х > hf ) (рис. 10);

рассматривается тавровое сечение как сочетание прямоугольного сечения ребра шириной b и высотой h и сжатых свесов шириной (bf

b) и высотой hf .

Для определения положения границы сжатой зоны рассматривают расчетную схему сечения с полностью сжатой полкой (х=hf ) (рис. 11).

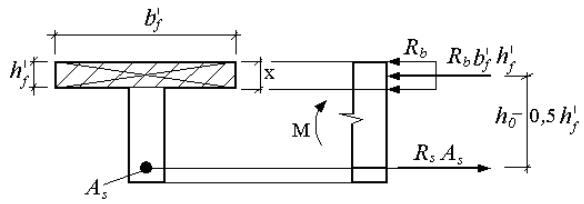

Рис. 11. Расчетная схема при x = hf



Положение границы определяется двумя условиями:



1) если RsAs > Rbbf hf

(12)

то для соблюдения равновесия ΣN = 0 необходимо увеличение

правой части неравенства (12), т. е. помещения границы в ребре;

условие (12) применяется для решения задач «Проверка

прочности»;



2) если М > Rbbf hf (h0 – 0,5hf ),

(13)

то для соблюдения равновесия ΣMs = 0 необходимо

увеличение

правой части неравенства (13), т. е. помещения границы сжатой зоны в ребре; условие (13) применяется для решения задач «Подбор арматуры».

22
