пространственного положения объектов местности, подлежащих отображению на плане в заданном масштабе. К таким объектам могут относиться здания и сооружения, растительностьД , некоторые формы рельефа. Существует несколько способов определения плановых координат точек земной поверхностиА: прямые и обратные угловые, линейные и линейно-угловые засечки, способ перпендикуляров, полярный способ. Последнийбнаиболее часто используется при топосъемке. Полярный способ заключается в определении расстояний и направлений доио ъектов съемки от точки с известными координатами и в ор ент ровании этих направлений в заданной системе координатС. Для выполнения топографической съемки необходимо иметь на местности не менее двух закрепленных точек съемочного обоснования с известными координатами, между которыми имеется оптическая видимость. С этих точек должна быть обеспечена видимость на снимаемые точки объектов. В качестве примера на рис. 47 обозначены точки съемочного обоснования, съемочные точки (пикеты) и объекты, подлежащие съемке.

В процессе съемки измеряются расстояния и горизонтальные углы для точек объектов. На рис. 48 дана схема таких наблюдений.

При выполнении лабораторных работ для определения расстояний и углов используется электронный тахеометр, а точки съемочного обоснования и съемки закреплены на полу и стенах аудитории.

26

Объекты топосъемки

Съемочные точки

Точки съемочного обоснования

Рис. 48. Измеряемые элементы при топографической съемке

Цель первого задания – определить координаты 4–5 марок на стенах аудитории и плановые координаты четырех углов аудитории полярным способом с помощью электронного тахеометра. Для выполнения задания тахеометр должен быть установлен над одним из пунктов с номерами 100–103 или 200–203, схема размещения которых приведена на рис. 45. Каждый из этих пунктов представляет собой

27

точку, закрепленную в полу, а также устройство для быстрой установки штатива над пунктом, которое состоит из трех фиксированных мест для установки ножек штатива (рис. 49).

Устройство для быстрой установки штатива

Центр геодезического пункта в аудитории

чения указанных величин выдаются преподавателемИкаждой бригаде. Чтобы воспользоваться этими данными при работе с тахеометром,

Рис. 49. Центр пункта и устройство быстрой установки штатива

Необходимо задаться пространственными координатами точки

стояния тахеометра и исходным дирекционным углом. Исходные зна-

Рис. 50. Выбор пункта подменю «Установка ЗТ»

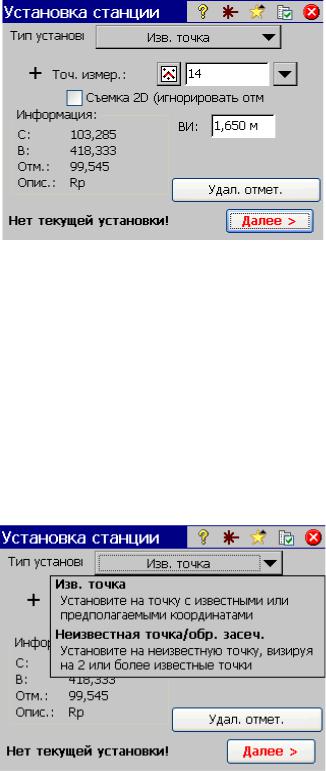

Появится окно «Установка станции» (рис. 51).

28

Рис. 51. Окно «Установка станции»

в программе «SurveyPro»

инструмента над точкой установки. ВысотаИинструмента – это расстояние по нормали от точки установки прибора до оси вращения

тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 51, можно указать тип

зрительной трубы. На тахеометре осьДвращения отмечена крестом. В строке «Тип установки» в данном случае необходимо выбрать пункт «Известная точка» (рис. 52).

съемки (плановая или планово-высотная), а также значение высоты

Рис. 52. Выбор функции программы «SurveyPro» «Известная точка»

в окне «Установка станции»

29

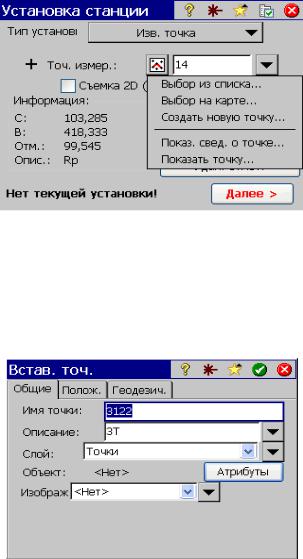

В строке «Точка измерения» необходимо выбрать пункт «Создать новую точку» (рис. 53).

Рис. 54. Окно «Вставка точки» в программе «SurveyPro»

тахеометра Nikon Nivo5.C

В окне программы, отображенном на рис. 54, в закладке «Общие» указывается имя точки, а в закладке «Положение» – ее пространственные координаты. После занесения всей информации в обеих закладках необходимо нажать кнопку .

После того как была указана точка съемочного обоснования, нужно нажать кнопку «Далее» в окне «Установка станции». Тогда станет доступным ориентирование результатов предполагаемой топографической съемки. Это можно сделать по известным координатам
