слоем микросфер располагается тонкий серебристый светоотражающий слой. Третий же, нижний слой является высококачественной самоклеящейся пленкой со сроком службы до пяти лет при использовании на открытом воздухе. Такой отражатель может быть приклеен к стенам строящегося объекта и в дальнейшем служить для определения деформаций возводимого объекта. Кроме того, пленочный отражатель может быть приклеен к металлической пластине, которую удобно устанавливать в недоступных для стандартного отражателя местах, например вплотную к стене.
Отражатели, изображенные на рис. 23, в основном используются в комплексе с роботизированными тахеометрами. К такому отражателю может быть сверху навинчена антенна спутникового
приемника для совмещения наземных методов топографической |
|||||
съемки со спутниковыми. |
|
|
И |
||
В тахеометре Nikon Nivo5.C постоянная призмы вводится перед |
|||||
|
|
|
|
Д |
|
началом измерений, например в окне «Быстрое измерение», по нажа- |
|||||
тию кнопки |
с указанием параметров цели (рис. 25). В эти |
||||
параметры входит |
постоянная призмы и высота отражателя над |
||||
|
|
|
А |
|
|
целью. Указанные характеристики будут использоваться для всех |
|||||
измеряемых точек. |
|
б |
|
|
|
|
|
|
|
||
|
и |
|
|
|
|
С |
|
|
|
|
|

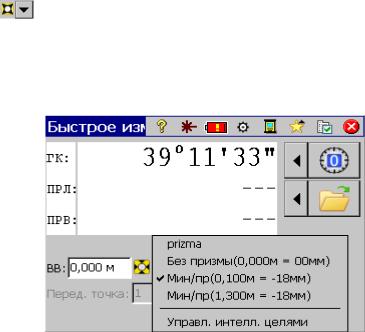

Рис. 25. Выбор типа призмы для измерений в программе «SurveyPro»
тахеометра Nikon Nivo5.C
Изменение параметров, прописанных в программе «SurveyPro» целей или создание нового типа цели, выполняется по выбору пункта «Управление интеллектуальными целями», при этом появится окно «Управление интеллектуальными целями» (рис. 26).
16

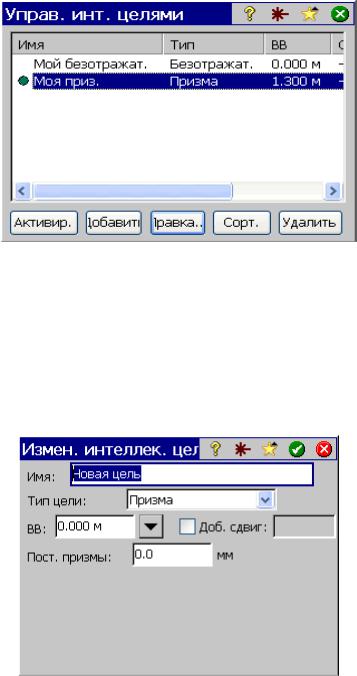

Рис. 26. Окно «Управление интеллектуальными целями» в программе «SurveyPro»
тахеометра Nikon Nivo5.C
Для изменения параметров цели используется кнопка «Правка»,
при этом появится окно «Изменение интеллектуальной цели» |
|||||
(рис. 27). |
|
|
|
|
И |
|
|
|
Д |
||
|
|
|
|
||
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
Рис. 27. Окно «Изменение интеллектуальной цели» в программе «SurveyPro»
тахеометра Nikon Nivo5.C
В окне программы, изображенном на рис. 25, можно изменить название типа цели, высоту отражателя над съемочной точкой, а также указать постоянную призмы. В нашем примере изменяется имя типа цели и высота отражателя (рис. 28, 29).
17

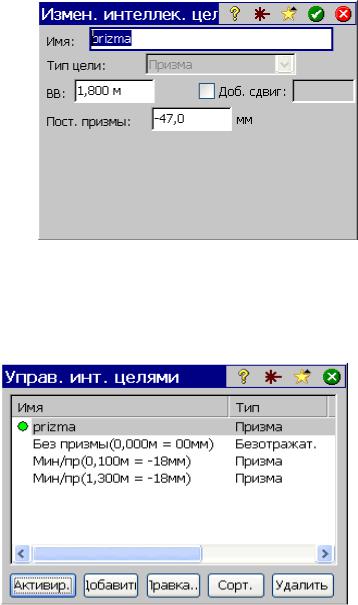

Рис. 28. Ввод нового имени и высоты |
||||
|
|
|
|
И |
отражателя цели «Новая цель» в окне |
||||
«Изменение интеллектуальной цели» |
||||
|
программы «SurveyPro» |
|||
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис.29. Окно «Управление интеллектуальными целями» в программе «SurveyPro» тахеометра Nikon Nivo5.C
после изменения параметров цели «Новая цель»
При безпризменном (безотражательном) режиме измерения величина постоянной отражателя равна нулю, так как отражение происходит непосредственно от поверхности объекта, расстояние до которого необходимо определить (рис. 30).
18

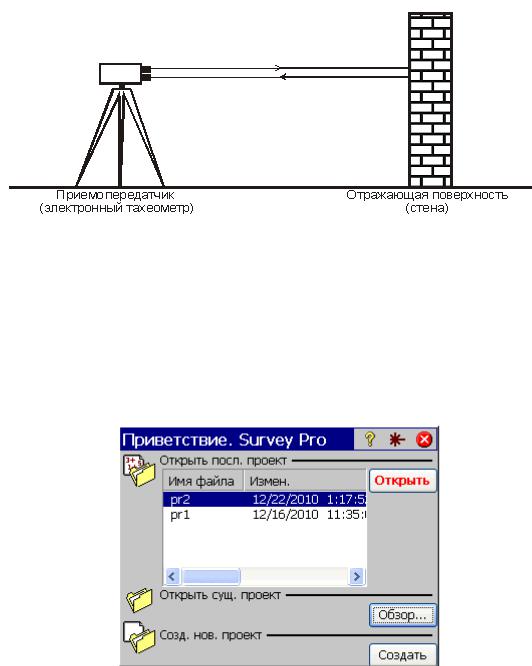

Рис. 30. Иллюстрация безпризменного режима измерения расстояния
3. СОЗДАНИЕ ИНДИВИДУАЛЬНОГО ПРОЕКТА
Сразу после запуска программы «Survey Pro» прибор готов к работе, однако лучше создать индивидуальный проект, чтобы хранить в нем свои данные. Для этого следует наж ать кнопку
. После чего
на дисплее появится окно создания нового проекта (рис. 31). |
||||
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис. 31. Окно создания или открытия проекта в программе «SurveyPro» тахеометра Nikon Nivo5.C
В окне, изображение которого дано на рис. 31, создают новый или открывают существующий проект. При нажатии кнопки «Создать» появится окно, изображенное на рис. 32.
19

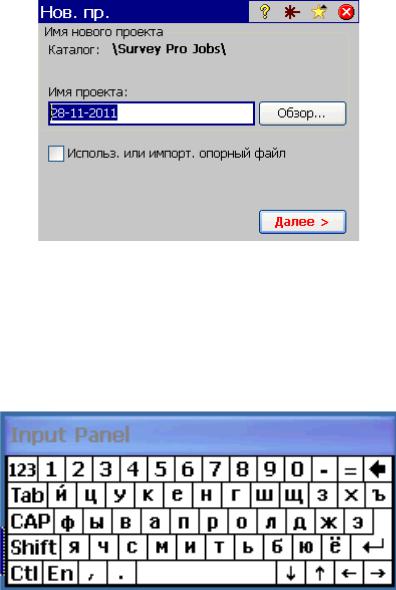

Рис. 32. Создание нового проекта в программе «SurveyPro»
тахеометра Nikon Nivo5.C
Необходимо задать имя нового проекта, пользуясь окном
виртуальной клавиатуры, которая изображена на рис. 33. |
|||
|
|
|
И |
|
|
Д |
|
|
А |
|
|
б |
|
|
|
и |
|
|
|
СРис. 33. Виртуальная клавиатура
Чтобы вызвать это окно, достаточно стилусом щелкнуть в свободном поле строки ввода имени пректа.
Для вызова окна предустановок проекта необходимо нажать кнопку «Далее». Появится окно, изображенное на рис. 34.
