давления в миллиметрах ртутного столба вычисляется поправка в измеренное расстояние, как показано на рис. 13.

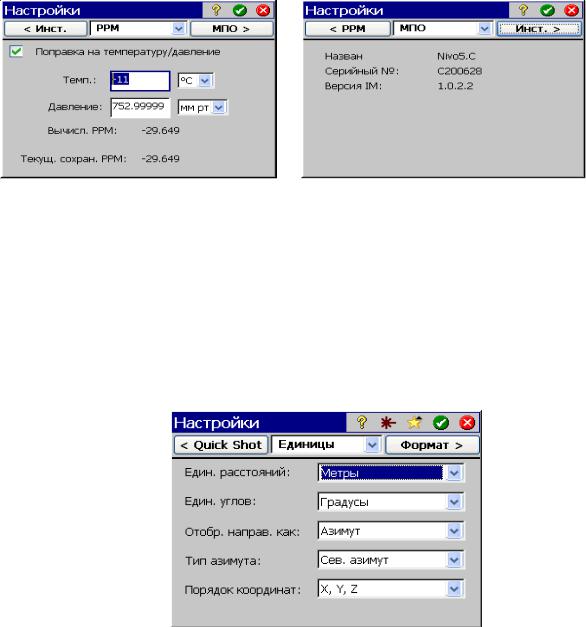

Закладка с названием МПО окна настроек проекта дает возможность посмотреть версию программного обеспечения, используемого в данном тахеометре (рис. 14).

Ознакомиться с расширеннымиДнастройками или поменять их

можно, нажав кнопку окна программы тахеометра (см. рис. 9). Появится окно, изображенноеина рис. 15.

С

Рис. 15. Окно расширенных настроек программы

«SurveyPro» тахеометра Nikon Nivo5.C

В закладке «Единицы» окна настроек (см. рис. 15) можно указать, в каких единицах будет вестись запись в память прибора и

11

изображение измеряемых и вычисляемых величин на дисплее, а также порядок отсчета азимута и порядок отображения координат.

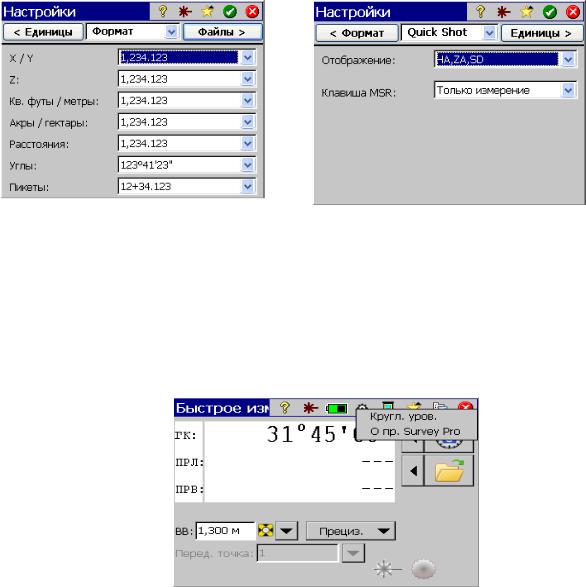

В закладке «Формат» этого же окна можно установить наиболее подходящий для конкретных геодезических работ вид отображения различной информации (рис. 16).

Закладка с названием «Quick Shot» служит для настройки отображения на экране состава измеряемой и вычисляемой информации, а также для расширенной настройки действий, выполняемых программным обеспечением электронного тахеометра при нажатии пользователем кнопки MSR (рис. 17).

При необход мости повторного вызова окна цилиндрического и круглого уровней горизонтального круга тахеометра нужно нажать кнопку окна, показанного на рис. 18.

Рис. 18. Повторный вызов окна уровня горизонтального круга тахеометра Nikon Nivo5.C

12

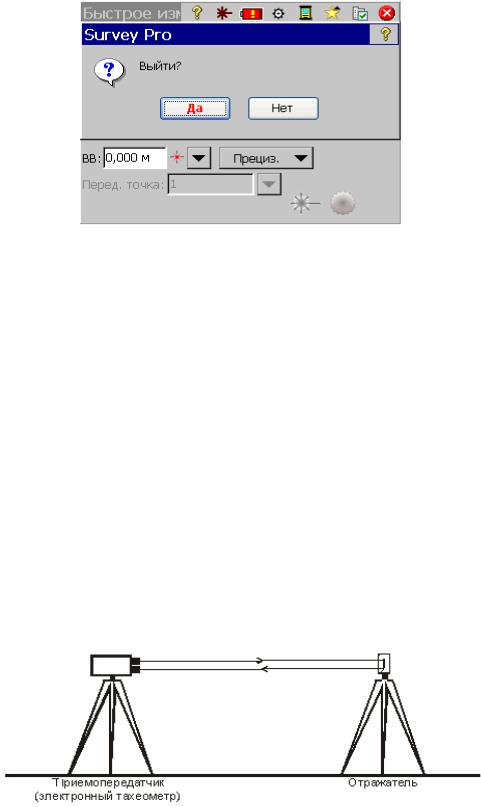

Для того, чтобы выйти в окно Windows, достаточно нажать кнопку . Окно быстрого измерения будет закрыто (рис. 19).

Рис. 19. Закрытие программыИтахеометра

Nikon Nivo5.C «SurveyPro»

После включения программыДтахеометра «SurveyPro» и

появления окна, изображение которого приведено на рис. 9, прибор уже готов к измерению расстоянийАи направлений. Для удобства

измерений можно обнулить отсчет по горизонтальному кругу тахеометра в нужном направлениибс помощью кнопки . В этом

же окне можно выбрать режим измерений расстояния с помощью кнопки . Реж мизмерен я может быть безпризменным или с использованием пр змы.

В светодальномернуюС запросную систему входит приемопередатчик, испускающий и принимающий электромагнитный сигнал, и отражатель или отражающая поверхность. Отражатель состоит из одной или нескольких трипельпризм, смонтированных в корпусе, имеющем устройство крепления к вехе или трегеру. Схема светодальномерных измерений представлена на рис. 20.

Рис. 20. Схема измерения расстояния электронным тахеометром

13

При измерениях расстояний на призму следует учитывать её постоянную. Значение постоянной зависит от длины пути, который проходит электронная волна внутри призмы. Для каждой призмы эта величина индивидуальна и зависит от ее геометрических размеров и оптических свойств. Численное значение постояной призмы указывается на корпусе отражателя.

Существует несколько видов призменных отражателей. Каждый имеет свою постоянную, которая обычно указана на его корпусе. Эту величину необходимо учитывать и вводить в программу тахеометра при измерениях по отражателю. На рис. 21, а изображен однопризменный стандартный отражатель с маркой и металлическим адаптером для крепления на веху или трегер, на рис. 21, б – однопризмен-

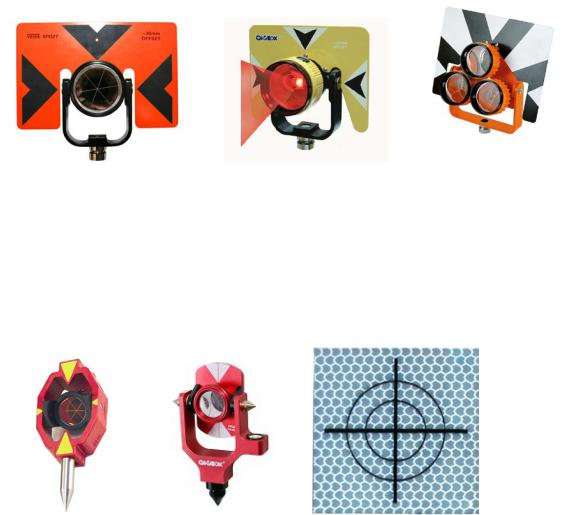

быть использованы отражатели особой конструкции. К ним относятся мини-призмы и пленочные отражатели (рис. 22), а также отражатели, способные возвращать электромагнитное излучение к источнику, вне зависимости от того, где находится последний (рис. 23).

Рис. 22. Мини-призмы и пленочный отражатель

14

Рис. 23. Многогранные отражатели

Пленочный отражатель чаще всего используется при геодезическом сопровождении строительства. Он состоит из трехслойной полимерной гибкой пластины толщиной 0,3–0,4 мм. Ее первый (лицевой) слой самый толстый и выполнен из прозрачного полимера с включением стеклянных микросфер, которые служат для воз-

Рис. 24. Увеличенный фрагмент пленочного отражателя

Чтобы максимально увеличить интенсивность отраженного света и свести к минимуму нежелательную светопроницаемость, под
