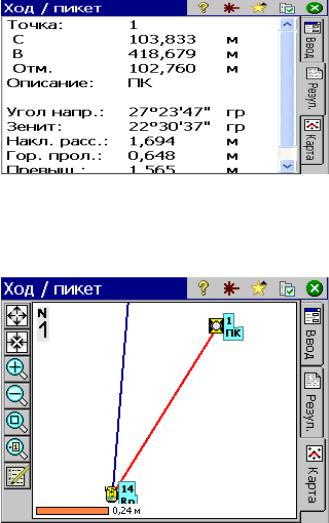

Рис. 66. Информация о съемочной точке

взакладке «Результат» в окне «Ход/пикет»

впрограмме «SurveyPro»

Р с. 67. Информация о съемочной точке в закладке «Карта» в окне «Ход/пикет» в программе «SurveyPro»

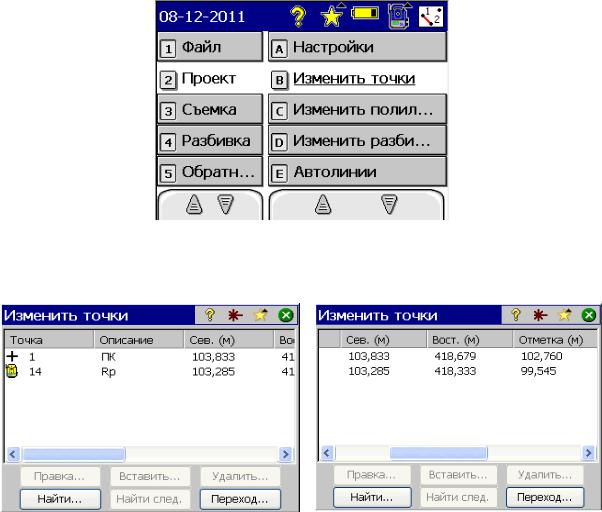

Во время съемки вся информация о пикетах заносится в память тахеометра автоматически. После съемки для просмотра информации необходимо выбрать пункт меню «Проект», пункт подменю «Изменить точки» (рис. 68).

Выбрав указанные пункты, можно воспользоваться информацией о съемке, представленной в окне «Изменить точки» (рис. 69, 70).

36

Рис. 68. Выбор пункта подменю «Изменить точки»

ЗаданиеС2. Определение плановых координат и высот

определяемых точек методом линейно-угловой засечки.

В геодезической практике для определения пространственного положения некоторой точки нередко используют прямые и обратные линейные, угловые и линейно-угловые засечки. На территории строительной площадки или на монтажном горизонте какого-либо строящегося объекта часто невозможно закрепить геодезический пункт, пространственное положение которого с течением времени бы не менялось. Поэтому используются «твердые» пункты, находящиеся в местах, где обеспечивается их сохранность и стабильность положения. С таких пунктов должна быть обеспечена прямая видимость до

37

определяемых точек, координаты которых можно получить обратной линейно-угловой засечкой. Схема геодезического построения обратной линейно-угловой засечки приведена на рис. 71.

Для выполнения второго задания лабораторных занятий тахеометр устанавливают над пунктом, наблюдения с которого еще не проводились. Прибор точно центрируется над точкой, а его ве ртикальная ось устанавливается отвесно. Определение координат обратной засечкой выполняют, выбрав пункт меню «Съемка», пункт подменю «Установка станции». В окне «Установки станции» в пункте «Тип установки» необходимо выбрать «Неизвестная точка/обратная засечка»

(рис. 72).

Рис.72. Выбор функции программы «SurveyPro» «Неизвестная точка/обратная засечка»

в окне «Установка станции»

38

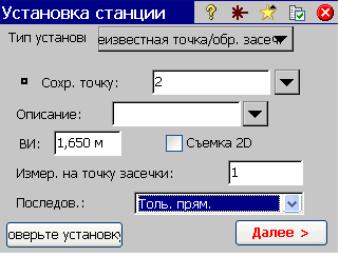

После этого в поле «Сохранить точку» необходимо указать имя определяемой точки, в поле ВИ – высоту тахеометра над точкой, а также в поле «Последовательность» – указать, одним или двумя полуприемами выполнять наблюдения на исходные точки. Выбираем пункт «Только прямо». После задания всех указанных предустановок необходимо нажать кнопку (рис. 73).

Для того чтобы выполн ть геодезические наблюдения, предусмотренные обратной л нейно-угловой засечкой, необходимо, чтобы в памяти тахеометраСбыли занесены пространственные координаты исходных пунктов. В данном случае в качестве исходных будут приняты координаты пикетов из первого задания. Исходную точку засечки можно выбрать либо из списка записанных точек, либо со схемы. В первом случае используется кнопка поля «Точка засечки», во

втором – (рис. 74).

Вданном случае рассматривается первый вариант выбора исходной точки засечки. После нажатия соответствующих клавиш появится окно «Выберите точку» (рис. 75).

Вокне, изображенном на рис. 75, необходимо указать одну из исходных точек, относительно которых выполняется засечка. Например, точка 1.

39

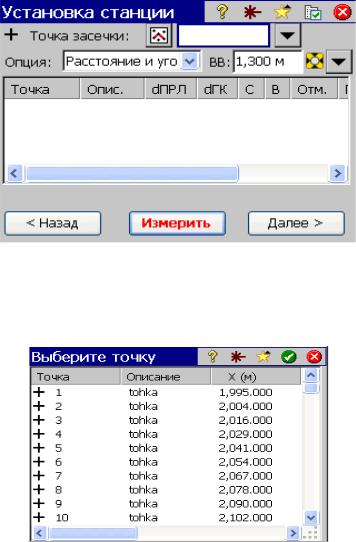

Рис. 74. Вид окна «Установка станции»

Перед измерением на исходную точку пользователю необходимо также задаться высотой отражателя над целью и режимом измерений расстояний. При работе в аудитории выбирается безпризменный режим. Высота визирования (ВВ) равна 0, так как измерения производятся на саму «твердую» точку. Для выполнения геодезических измерений нужно нажать кнопку. При выполнении измерений на остальные опорные точки необходимо выполнить те же действия. По измерениям на вторую, третью и последующие точки на экране будут отображаться погрешности измерений. После того, как выполнены измерения по всем опорным точкам, необходимо нажать и
