точки ориентирования или дирекционному углу на неё. Выбор осуществляется по нажатию кнопки «Азимут ЗТ» (рис. 55).
|
|
|
|
И |

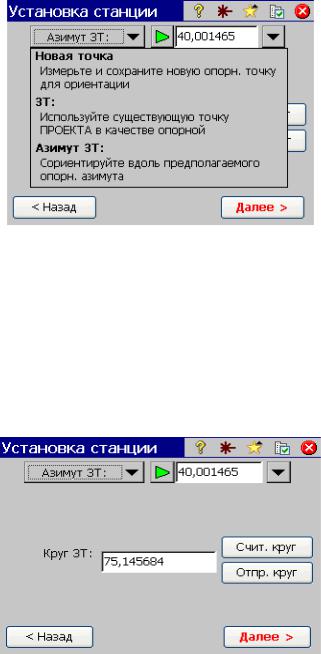

Рис. 55. Выбор варианта ориентирования |
||||
результатов топографической |
||||
|
|
|
Д |
|
съемки в окне «Установка станции» |
||||
|
в программе «SurveyPro» |
|||
|
тахеометра Nikon Nivo5.C |
|||
|
|
А |
|
|
В нашем случае необходимо выбрать «Азимут ЗТ», после чего |
||||
|
б |
|
|
|
появится окно, изображенное на рис. 56. |
|
|||
и |
|
|
|
|
С |
|
|
|
|
Рис. 56. Вид окна «Установка станции» в программе «SurveyPro»
тахеометра Nikon Nivo5.C после выбора функции «Азимут ЗТ»
В окне, изображенном на рис. 41, в строке «Круг ЗТ» может быть занесено любое значение горизонтального круга тахеометра в угловой мере. Значение угла в градусах отделяется от значений минут
31
и секунд запятой. Допустим, необходимо ввести значение горизонтального угла, равное 4052′15″. В строке «Круг ЗТ» это значение запишется следующим образом: 4,5215 (рис. 57).

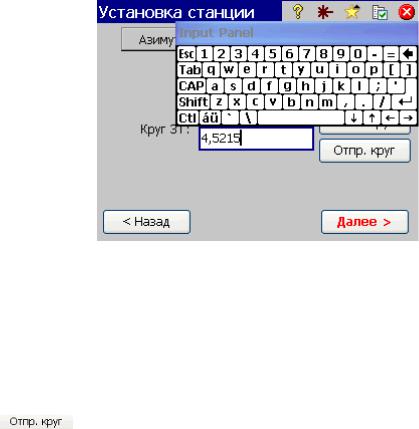

Рис. 57. ИзображениеДчисловогоИзначения дирекционного угла 4052′15″
в программе «SurveyPro»
тахеометраАNikon Nivo5.C
строки «Круг ЗТ». Приинажатби кнопки
угловое значение лимба горизонтальногоСкруга сч тывается в строку «Азимут ЗТ» (рис. 58). Это значение отображается с некоторой погрешностью, связанной с точностью взятия отсчета по лимбу горизонтального круга тахеометра, работой компенсатора и стабильностью положения электронного тахеометра на штативе.
После того, как введено значение дирекционного угла на задан-
ную точку, необходимо навести на неё зрительную трубу. С помощью
кнопки лимбу горизонтального круга придается значение из
Кнопка
служит для занесения отображенного значения исходного дирекционного направления в память тахеометра. После ее нажатия окно «Установка станции» примет вид, как показано на рис. 59.
32

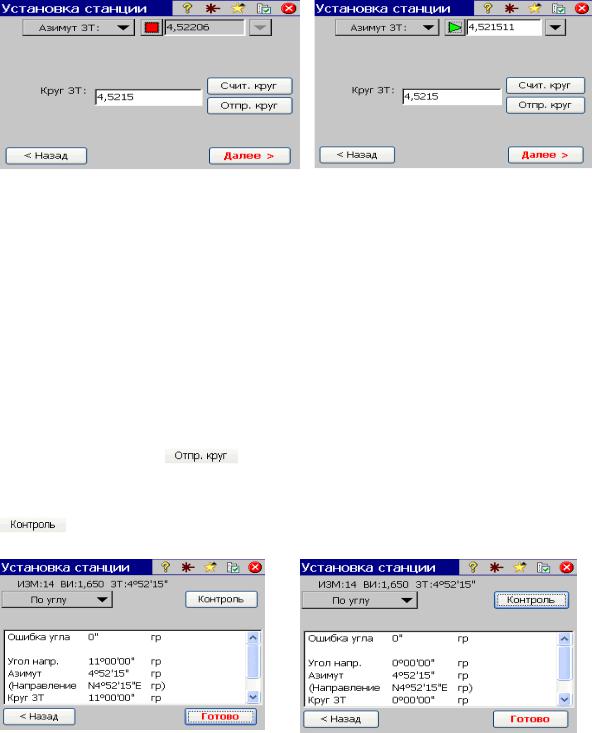

Рис. 58. Перенесение числового |
Рис. 59. Вид окна «Установка стан- |
значения дирекционного |
ции» после перенесения числового |
угла 4052′15″ в поле «Азимут ЗТ» |
значения дирекционного угла |
из поля «Круг ЗТ» |
в поле «Азимут ЗТ» |
в программе «SurveyPro» |
из поля «Круг ЗТ» в программе |
|
«SurveyPro» |
дирекционное направление, но и задаться какимИ-либо значением горизонтального круга на точку ориентирования. Наиболее удобное значение 0000′00″, которое заносят в строку «Круг ЗТ», после чего
Для того, чтобы стала активной кнопка
в окне «Установ-
ка станции», изображенного на рис. 59, необходимо не только указать
нажимают кнопку . После этого нажать «Далее». Окно «Ус- |
||||
|
|
|
|
Д |
тановка станции» примет вид, как на рис. 60. |
||||
Для контроля занесенных параметров использовать кнопку |
||||
(рис. 61). |
|
|
А |
|
|
б |
|
||
|
|
|
||
|
и |
|
|
|
С |
|
|
|
|
Рис. 60. Вид окна «Установка |
Рис. 61. Контроль значений, |
станции» после занесения значения |
занесенных в окне |
горизонтального круга в направлении |
«Установка станции» |
точки ориентирования |
в программе «SurveyPro» |
в программе «SurveyPro» |
|
После успешного выполнения операции «Установка станции»
33
необходимо перейти к процессу съемки. Для этого в программе тахеометра выбирается пункт меню «Съемка» и пункт подменю «Ход/пикет» (рис. 62).
Появится окно геодезических измерений (рис. 63).

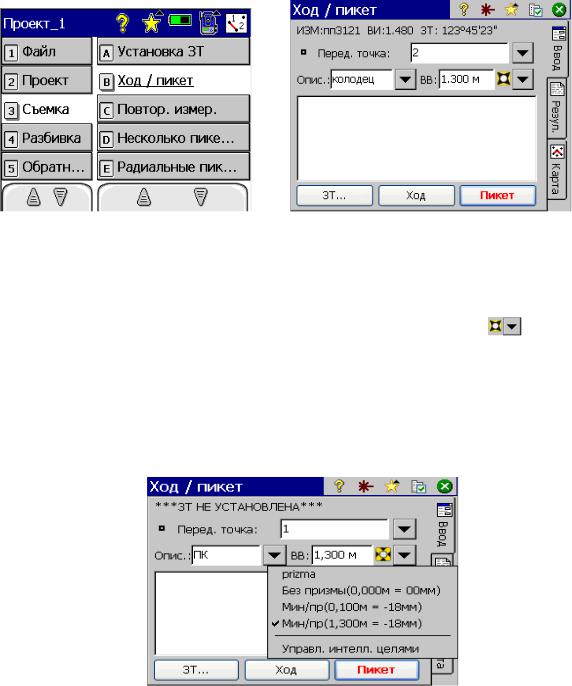

Рис. 62. Выбор пункта подменю |
|
И |
Рис. 63. Окно «Ход/пикет» в программе |
||
«Ход/пикет» |
«SurveyPro» тахеометра Nikon Nivo5.C |
|
|
А |
|
В окне, изображенном на рис. 63, нужно выбрать режим измере- |
||
ния расстояния – по призме или без нее, нажав кнопку . При вы- |
|
боре режима измерения по призме необходимоД |
задаться её постоян- |
ной. Эта величина индивидуальна для конкретного типа призмы и зависит от ее геометрических размеров. Для выбора нового типа приз-
мы используется функц я «Управление интеллектуальными целями» |
||
(рис. 64). |
|
б |
|
и |
|
|
С |
|
Рис. 64. Выбор параметров призмы
в окне «Ход/пикет» в программе «SurveyPro» тахеометра Nikon Nivo5.C
34
В поле «Перед. точка» заносится имя последующей точки съемки. После того, как заданы высота отражателя на съемочной точке, тип измерения расстояния и имя пикета, а перекрестие сетки нитей совмещено с центром призмы, установленной над съемочной точкой, выполняются тахеометрические наблюдения по нажатию стилусом кнопки
. После выполнения измерения программа тахеометра предлагает занести семантическую информацию для «снятого» пикета (рис. 65).
|
|
И |
Рис. 65. Занесение семантической |
||
|
Д |
|
информации для съемочной точки |
||
в окне «Ход/пикет» в программе «SurveyPro» |
||
тахеометра Nikon Nivo5.C |
||
А |
|
|
Для продолжен я работы нужно нажать кнопку . |
||
б |
|
|
В окне «Ход/п кет» в закладке «Результат» отображается ин- |
||
формация о последнейисъемочной точке: отклонение ее от точки съе- |
||
мочного обоснования по оси абсцисс (С), ординат (В), по высоте |
||
(Отм). Ее описаниеС, измеренные значения горизонтального и вертикального углов и наклонного расстояния, а также вычисленные значения горизонтального проложения и превышения представлены на рис. 66.
В закладке «Карта» даётся схематичное отображение точки съемочного обоснования и пикетов (рис. 67).
