завершить операцию. В результате получаются координаты определяемой точки и погрешности ее пространственного положения.
Для независимого контроля полученного результата в задании предусмотрено решение обратной геодезической задачи для двух точек установки тахеометра. Координаты первой – берутся из первого задания, координаты второй – из решения обратной линейно-угловой засечки. Для этого необходимо выбрать пункт меню «Обратная задача», пункт подменю «От точки до точки» (рис. 76).
|
|
|
И |
|
|
Д |
|
|

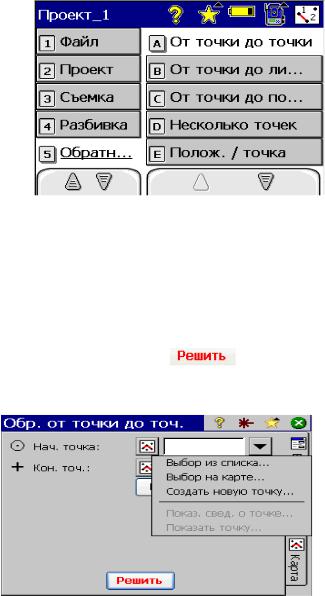

Рис. 76. Выбор пункта подменю |
||
|
«От точки до точки» |
||
После этого ото разится окно «Обратная задача от точки до |
|||
точки» (рис. 77). |
и |
А |
|
В окне, изображенном на рис. 77, нужно указать начальную и |
|||
С |
|
|
|
конечную точки, |
нажатьбкнопку . В закладке «Результат» |
||
появятся вычисленные вел ч ны (рис. 78).
Рис. 77. Вид окна «Обратная задача
от точки до точки» в программе «SurveyPro» тахеометра Nikon Nivo5.C
41

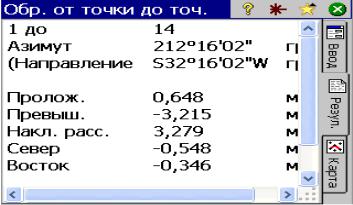

Рис. 78. Результат решения обратной геодезической задачи в закладке «Результат» в окне «Обратная задача от точки до точки»
в программе «SurveyPro» |
|
|
И |
Превышение между точками должно быть не более 1 см, а рас- |
|
Д |
|
стояние между ними не должно расходиться с этим же расстоянием, |
|
промеренным рулеткой более чем на 5 мм. |
|
Задание 3. Построение плана аудитории. |
|
А |
|
Для выполнения третьего задания каждая бригада должна иметь
координаты двух точек установки тахеометра, а также точек, координаты которых были полученыбв процессе тахеометрической съемки, то есть 4–5 марок и четырех углов аудитории. Эти точки должны быть нанесены на планив масшта е 1:50. Точность масштаба составит 5 мм. Следовательно, погрешность нанесения точек на план соответствует 2,5 см Св натуре. Угловые точки аудитории нужно соединить прямой линией. Контролем построения плана является попадание настенных марок на прямые линии. После выполнения этого задания с контролем на план произвольно наносятся точки, которые должны находиться внутри вычерченного контура аудитории. Количество этих точек должно совпадать с числом человек в бригаде. После этого необходимо графически снять плановые координаты произвольно нанесенных точек с точностью до 5 мм, например: x = 567,875 м, y = 237,605 м.
Задание 4. Разбивочные работы.
Разбивка или разбивочные работы подразумевают перенесение основных элементов плана заданного масштаба на местность, иными словами, – вынос в натуру. Современные электронные тахеометры, применяемые для этой цели, снабжены не только быстрым и точным режимом измерения расстояния и цифровыми технологиями для оп-
42
ределения горизонтального и вертикального углов, но и микропроцессором, способным решать различные инженерные задачи. Для перенесения проекта в натуру могут быть использованы координаты характерных точек объекта, таких как начало и конец кривой, вершина угла поворота трассы, точки детальной разбивки кривой, точки проектного положения железобетонных опор свайного поля или точки, закрепляющие оси зданий и сооружений.
Цель выполнения четвертого задания – вынос в натуру запроектированных точек, которые были нанесены на план в третьем задании. Для этого необходимо установить тахеометр над одним из пунктов, координаты которого были определены ранее. После этого нужно запустить программу тахеометра, выполнить горизонтирование и ориентирование прибора. Затем выбрать пункт меню «Разбивка», пункт подменю «Разбивка точек» (рис. 79).
После этого отобразится окно «Разбивка точек» (рис. 80). |
||||
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|

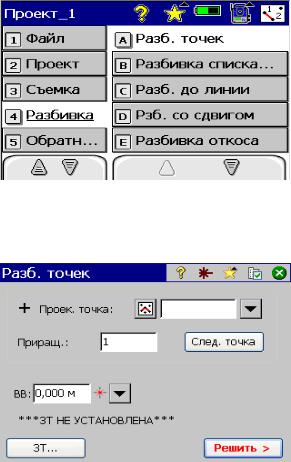

Р с. 79. Выбор пункта подменю |
||||
|
«Разбивка точек» |
|
||
и |
|
|
|
|
С |
|
|
|
|
Рис. 80. Вид окна «Разбивка точек» в программе «SurveyPro»
тахеометра Nikon Nivo5.C
43
Вокне, изображенном на рис. 80, необходимо выбрать из списка точку, подлежащую выносу в натуру и определиться с высотой отражателя над целью и методом измерения расстояний, а после этого нажать кнопку
. Появится окно, изображенное на рис. 81.
Вэтом окне индикатором
отображается направление, в котором необходимо поворачивать прибор вокруг вертикальной оси, чтобы выставить направление на проектную точку. Чем ближе к нулю
значение в поле «От инструмента до проектной точки», тем точнее выставляется направление. Когда это значение близко к 0° – цвет становится зеленым (рис. 82).
|
|
|
И |
|
|
Д |
|
|
А |
|
|
|
б |
|
|

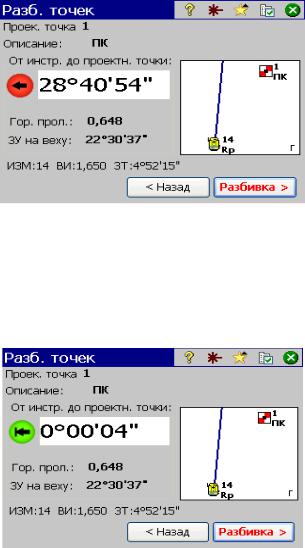

Рис. 81. Вид окна «Разбивка точек» |
|||
и |
|
|
|
|
после расчета геоданных |
||
|
в программе «SurveyPro» |
||
С |
тахеометра Nikon Nivo5.C |
||
|
|
|
|
Рис. 82. Вид окна «Разбивка точек» при установке проектного угла
спогрешностью несколько секунд
впрограмме «SurveyPro»
44
Численное значение величины «Горизонтальное проложение» говорит о том, каково расстояние в установленном направлении до проектной точки.
Для того чтобы вынести в натуру эту точку, можно рулеткой отмерить расстояние от точки установки инструмента в указанном направлении и в данном месте установить отражатель. После нужно нажать кнопку
. Появится окно, изображенное на рис. 83.
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
Рис. 83. Вид окна «Разбивка точек» |
||||
непосредственно перед измерением |
||||
|
б |
|
|
|
|
угловых и линейных величин |
|||
до проектной точки в программе «SurveyPro» |
||||
и |
|
|
|
|
После этого необход мо нажать кнопку MSR. Появится окно, в |
||||
котором находится нформац я о процессе измерения (рис. 84). |
||||
С |
|
|
|
|
Рис. 84. Окно тахеометрических наблюдений при разбивочных работах в программе «SurveyPro»
тахеометра Nikon Nivo5.C
45
