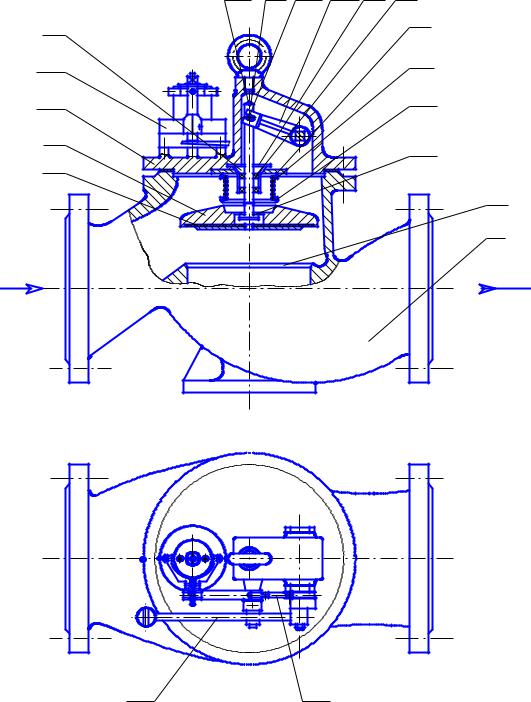

Основные узлы клапана показаны на рис.12, а. Корпус клапана 1 фланцевый вентильного типа. Газ подается на клапан. Седло 2 перекрывается клапаном 3 с резиновым уплотнением 4. Перемещение штока 5 клапана вертикальное в направляющей 6. Направляющая состоит из шайбы 7, стакана 8, двух втулок 9 и тарелок 10. Прижатие клапана к седлу осуществляется за счет пружины 11.
Перепускной клапан 12 служит для выравнивания давления до и после клапана 3. При открывании клапана и подъема штока на небольшую высоту (1,5 – 2 мм) перепускной клапан открывается, давление в обеих полостях корпуса выравнивается, что дает возможность открыть далее клапан 3 полностью без большого усилия.
Шток клапана зацеплен штифтом 13 с вилкой 14. Для фиксации штифта служит винт 15.
На головке 16 клапана расположен командный прибор 17. Расположение узлов и деталей на головке клапана в плане показано на
рис.12, б, где находятся: командный прибор 17, рукоятка 18 подъема (открытия) клапана, система рычагов и звеньев 19, обеспечивающих работу командного прибора и клапана.

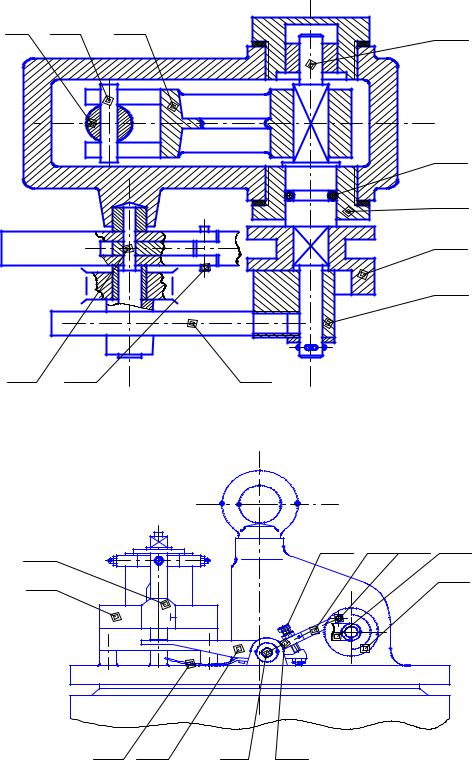

На рис.12, в в плане (в разрезе головки 16) показаны следующие детали. Внутри головки расположены: верхняя часть штока 5 клапана, вилка 14, штифт 13, вал 28, на котором насажена вилка. Вал 28 одним концом крепится в корпусе головки в специальной гайке со втулкой. Другой конец выходит из головки наружу через гайку 29. По окружности выполнена выточка, в которой помещено герметизирующее резиновое кольцо 30. На выходящем конце вала укреплены кулачок 25 и упор 26. В упоре укреплена рукоятка 18, конец вала зашплинтован.
На рис.12, г показано расположение узлов и деталей на головке клапана: командный прибор 17, рычаг 20, пружина 21, звено 22, звено 23, регулировочные винты 24, кулачок 25, узел ударника 27. В корпусе головки укреплена ось 31, на которой в свою очередь крепятся рычаг 20 и звено 22, другой осью 32 соединено звено 22 со вторым звеном 23. Рычаг и звенья служат для срабатывания клапана под воздействием узла ударника командного прибора.

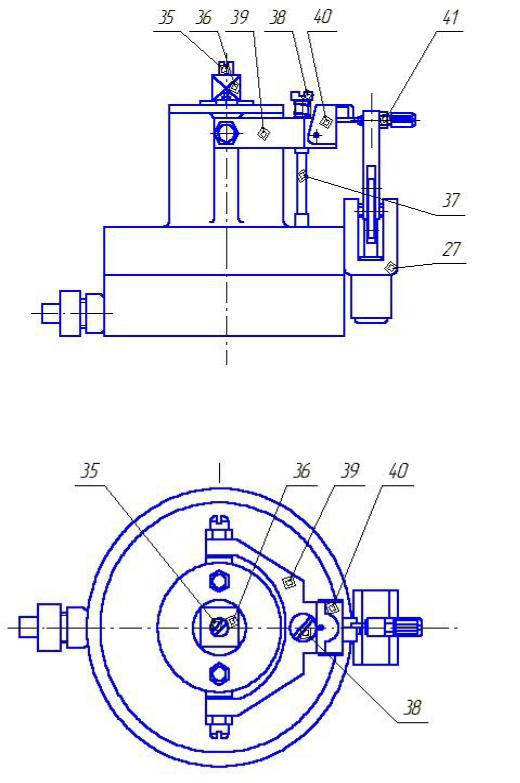

На рис.12, д, е показан командный прибор: 33 – нижний корпус прибора, 34 – крышка, 35 – винт регулирующего для настройки нижнего контролируемого предела настройки.
Настройка верхнего предела производится стаканом 36. Для включения командного прибора и обеспечения его работы также служат толка-
20
тель 37 с установочным винтом 38, рычаг 39 с фиксатором 40 на оси, узел ударника 27.
15 |
5 |
13 |
14 |
7 |
9 |
6 |
|
|
|
|
7 |
|
|
|
|
11 |
|
17 |
|
|
|
|
|
16 |
|
|
|
|
10 |
3 |
|
|
|
|
12 |
4 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
1 |
Вход |
|
|
|
|
Выход |
газа |
|
|
|
|
газа |
а
18 19
б
Рис. 12. Предохранительный клапан КПН (начало)
21
5 |
13 |
14 |
|
|
|
|
28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
|
|
|
|
|
29 |
|
|
|
|
|
|
|
25 |
|
|
|
|
|
|
|
26 |
31 |
32 |
|
|
18 |
|
|
|
|
|
|
|
в |
|
|
|
27 |
|
|
|
24 |
23 |
32 |
26 |
|
|
|
|
|
|
25 |
|
17 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
20 |
31 |
22 |
|
|
|
|
|
|
г |
|
|
|
|
|
Рис. 12. Предохранительный клапан КПН (продолжение) |
||||||
22
д
е
Рис. 12. Предохранительный клапан КПН (продолжение)
23
Для установки рычага 39 и узла ударника 27 в рабочее положение ис- |
|||||
пользуется упор 41. |
|
|
|
|
|
На рис. 12, ж показан командный прибор для клапана КПН (низкого |
|||||
давления). К командному прибору подается импульс контролируемого |
|||||
давления через штуцер 42 в подмембранную камеру 43. Мембранный узел |
|||||
включает в себя: мембрану 44 с гайкой специальной, винтом стяжным, |
|||||
диск 45. В подмембранной камере расположена пружина 46 для уравнове- |
|||||
шивания веса подвижных частей командного прибора. |
|
|
|||
|
47 |
36 |
35 |
39 |
41 |
|
50 |
|
|
|
|
|
52 |
|
|
|
|
|
49 |
|
|
|
54 |
|
48 |
|
|
|
|
|
51 |
|
|
|
56 |
|
|
|
|
|
53 |
|
|
|
|
|
55 |
42 |
45 |
43 |
46 |
44 |
57 |
|
|
|
ж |
|
|
|

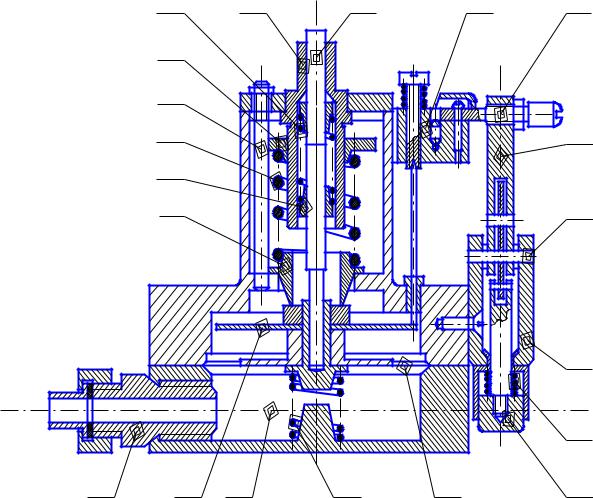

Рис. 12. Предохранительный клапан КПН (окончание) |
|
|||
Настройка нижнего контролируемого предела давления производится пружиной 47 вращением регулирующего винта 35. При вращении его по часовой стрелке величина настраиваемого нижнего предела увеличивается.
