Ю.А. ФЕДОТЕНКО

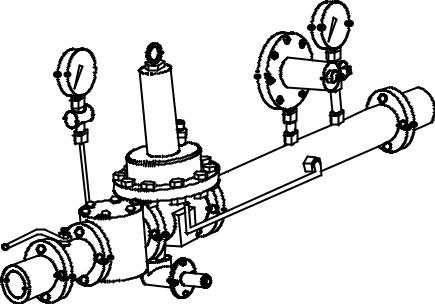

УСТРОЙСТВО И ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

И ЭКСПЛУАТАЦИИ ГАЗОРЕГУЛЯТОРНОГО ПУНКТА ГРПШ 2Н

Министерство образования РФ Сибирская государственная автомобильно-дорожная академия (СибАДИ)

Ю.А. Федотенко

УСТРОЙСТВО И ОСНОВНЫЕ

ПОЛОЖЕНИЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ И ЭКСПЛУАТАЦИИ

ГАЗОРЕГУЛЯТОРНОГО ПУНКТА ГРПШ 2Н

Учебное пособие

Омск Издательство СибАДИ

2003

УДК 696.2 ББК 38.763 Ф34

Рецензенты: д-р техн. наук, проф. Н. С. Галдин (СибАДИ), зам. директора по нау-

ченко

Работа одобрена редакционно - издательским советом академии в качестве учебного пособия для специальностей 170919, 230100.04

ческого обслуживания и эксплуатации газорегуляторного пункта ГРПШ 2Н:

Учебное пособие. – Омск: Изд-во СибАДИ, 2003. – 48с.

В учебном пособии приведены сведения о назначении и конструкции газовой арматуры, используемой в газорегуляторных пунктах. Пособие достаточно полно отражает весь технологический процесс технического обслуживания и эксплуатации ГРП

сведением необходимой технической документации.

Сцелью лучшего усвоения рассматриваемых вопросов разработаны методики проведения трёх лабораторных работ, позволяющих студенту получить определённые практические навыки при эксплуатации ГРП.

Предназначено для студентов специальностей 170919 и 230100.04, изучающих курс «Газовые сети и установки», «Нефтегазовые сети и установки».

Ил. 12. Табл.3. Библиогр.: 6 назв.

1. Общие сведения о системе газоснабжения

Система газоснабжения (газораспределения) – это комплекс сооружений, состоящий из следующих основных элементов: газовых сетей низкого, среднего и высокого давления, газорегуляторных пунктов (ГРП) и установок (ГРУ). Связь между газовыми сетями различных давлений осуществляется только через ГРП и ГРУ.

Основное назначение ГРП и ГРУ – снижение входного давления газа (дросселирование) до заданного значения выходного давления и поддержание (регулирование) последнего в контролируемой точке газопровода постоянным независимо от изменения входного давления и расхода газа потребителями. Обеспечение постоянного давления (в заданном диапазоне) является важнейшим условием безопасной и надежной работы системы газоснабжения (газораспределения).

В ГРП производят также очистку газа от механических примесей, учет расхода газа, защиту от возможного повышения или понижения давления в контролируемой точке газопровода сверх установленных пределов, контроль за входящим или выходящим давлением и температурой газа.

Газорегуляторный пункт, технологическое оборудование которого смонтировано в транспортабельном контейнере блочного типа, обозначают термином ГРПБ.

Газорегуляторный пункт, технологическое оборудование которого размещается в контейнере типа шкаф, называется шкафным (ГРПШ).

Газорегуляторный пункт, технологическое оборудование которого располагается в специально построенном капитальном здании, обозначают термином ГРП.

По давлению газа ГРП, ГРПБ подразделяются: с входным давлением до 0,6 МПа; с входным давлением свыше 0,6 до 1,2 МПа.

По давлению газа ГРПШ подразделяются: с входным давлением газа до 0,3 МПа; с входным давлением газа свыше 0,3 до 0,6 МПа; с входным давлением газа свыше 0,6 до 1,2 МПа.

2.Конструкция газовой арматуры ГРПШ 2Н

2.1.Общие сведения

Газовой арматурой называют различные приспособления и устройства, монтируемые на газопроводах, аппаратах и приборах, с помощью которых осуществляется включение, отключение, изменение величины давления

3

или изменения направления газового потока, а также удаление газов из системы.

По назначению газовая арматура подразделяется на следующие основные классы:

1 – запорная, предназначенная для полного перекрытия потока среды; 2 – регулирующая, управляющая давлением или расходом среды путём

изменения проходного сечения; 3 – предохранительная, обеспечивающая частичный выпуск среды в

случае необходимости или полное прекращение её подачи для предотвращения повышения давления, угрожающего надёжности системы;

4 – контрольная.

Кроме того, арматура каждого класса имеет группу и тип (табл. 1).

Согласно ГОСТ 356 – 80 арматура в зависимости от условного давления разделяется на три условные группы: низкого давления (Рy до 1,0 МПа); среднего давления (Ру =1,6 6,4 МПа) и высокого давления (Ру =6,4 40,0 МПа). Условное давление Ру соответствует допустимому для данного изделия рабочему давлению при рабочей температуре. При превышении температуры механические свойства конструкционных материалов ухудшаются. Рабочей температурой считается наивысшая длительная температура рабочей среды.

Основной размерный ряд рабочей арматуры – диаметр условного прохода Dу. Диаметр условного прохода – это номинальный внутренний диа-
