нивают и планируют бульдозером так, чтобы она имела уклон для стока воды от выемки.
После разработки выемки на полную глубину производится нарезка кюветов.
2.3.3. Указания по организации труда рабочих
Работа по возведению насыпи из боковых резервов скрепером производится поточным методом в 1–2 смены комплексно-механизирован- ными бригадами. В состав бригады могут входить:
1)для работы на прицепном скрепере:
стягой тракторами ДТ-75, С-80 – машинист 5-го разряда;
стягой тракторами С-100, Т-140, Т-180 – машинист 6-го разряда;
2)для работы на самоходном скрепере – машинист 6-го разряда;
3)для управления бульдозером:
на тракторе Д-130А – машинист 4-го разряда; на тракторе ДТ-74, Т-75, С-80 – машинист 5-го разряда;
на тракторе С-100, Т-140, Т-180, ДЭТ-250 – машинист 6-го разряда;
4)для работы кулачковых и гладких катков:
страктором С-80 – тракторист 5-го разряда;
страктором ДТ-54 – тракторист 4-го разряда;
5)для полуприцепного катка на пневматических шинах Д-551 – тракторист 6-го разряда;
6)для рыхления грунта на базе трактора С-80, С-100 в состав звена входят тракторист 4-го разряда и помощник тракториста 2-го разряда.
2.3.4.Материально-технические ресурсы
Всостав комплекта машин при производстве земляных работ по воз-
ведению насыпи из боковых резервов могут входить:
скреперы прицепные Д-374, Д-498 емкостью ковша 6 м3 и 8 м3;
скреперы самоходные Д-357М емкостью ковша 8 м3; Д-357Г – 9 м3;
Д-392 – 15 м3;
бульдозеры на базе трактора: ДТ-54, Д-130А, Т-74, Т-75, С-80, С-100,
Т-140, Т-180, ДЭТ-250;
катки прицепные, полуприцепные на пневматических шинах Д-551, кулачковые и гладкие, а также грунтоуплотняющие машины; рыхрытели на базе трактора С-80, С-100.
31
2.3.5. График выполнения строительного процесса
Скрепер – машина циклического действия. Продолжительность
цикла
tц = tн + tгр.х + tв+ tх.х,
где tн – время набора грунта скрепером, tн = lн /Vн ; Vн – скорость набора грунта скрепером;
lн – длина участка, на котором производится набор грунта,
lн = (q Кн) / (В hрез Кр),
где В – ширина ножа скрепера, м;
hрез – средняя глубина резания, м;
tгр.х = (L – lн) / Vгр.х ,
здесь L – дальность возки грунта, м;
Vгр.х – скорость груженого хода скрепера;
tв – время выгрузки грунта скрепером, tв = lв / Vв ,
где lв – длина участка, на котором происходит выгрузка грунта, м; Vв – скорость выгрузки;
tх.х – время холостого хода скрепера,
tх.х = (L – lв) / Vx.х ,
здесь Vx.х – скорость холостого хода скрепера.
Характер работы скрепера виден из циклограммы (рис. 2.19).
Рис. 2.19. Циклограмма работы скрепера
32
Разделы технологической карты: 6 – Калькуляция затрат труда; 7 – Технико-экономические показатели; 8 – Карта операционного контроля качества работ – в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд. 2.1 настоящих методических указаний.
3. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА ВОЗВЕДЕНИЕ НАСЫПЕЙ ЖЕЛЕЗНОДОРОЖНОГО ЗЕМЛЯНОГО ПОЛОТНА
3.1. Проектирование технологической карты на возведение железнодорожной насыпи с возкой грунта автосамосвалами
3.1.1. Область применения
Технологическая карта предусматривает отсыпку насыпей из выемки, карьера или резерва при транспортировке грунта автосамосвалами с уплотнением до требуемого значения коэффициента уплотнения (К).
3.1.2. Указания по технологии строительного процесса
Прежде всего нужно определить требуемый коэффициент уплотне-
ния. Если насыпь отсыпается песчаным грунтом, строящаяся дорога относится ко 2-й категории, а уплотняемый слой расположен на 3 м ниже проектной отметки бровки в соответствии с данными табл. 4.2, то К = 0,90. Если уплотнение производится прицепными катками на пневмомашинах в соответствии с данными табл. 4.3, то толщина отсыпаемого слоя (после уплотнения) должна быть 60 см, а число проходов катка по уплотняемой полосе – не менее четырех.
Насыпи железнодорожного земляного полотна, как и все земляные сооружения, как правило, возводятся поточным методом, поэтому необ-
ходимо определить размеры захватки.
Очевидно, минимальная длина захватки lзmin должна обеспечить возможность принять весь суточный объем грунта, разрабатываемый экскаватором комплекта, который отсыпает данную насыпь, м:
lзmin = Псут / (hсл∙ bi),
где Псут – суточная производительность экскаватора, м3/сут; hсл – толщина отсыпаемого слоя, hсл = 0,4 м;
bi – ширина насыпи в период отсыпки текущего (i-го) слоя, м. Принятая длина захватки lз должна быть равна или больше
Желательно, чтобы на отсыпаемой насыпи было не менее двух захваток.
33
В зависимости от того, может ли каток принятой марки развернуться на захватке, применяется схема работы с разворотом на насыпи (рис. 3.1) либо схема работы катка со съездом с участка для разворота (рис. 3.2).
Рис. 3.1. Схема уплотнения участка прицепным катком с разворотом его на насыпи:
1 – оси, номера и направления проходов катка; 2 – общее направление работ на укатке; 3 – перекрытие полос при укатке;
4 – ось насыпи; 5 – ширина насыпи;
6 – развороты катка; 1: m – крутизна откосов насыпи
34

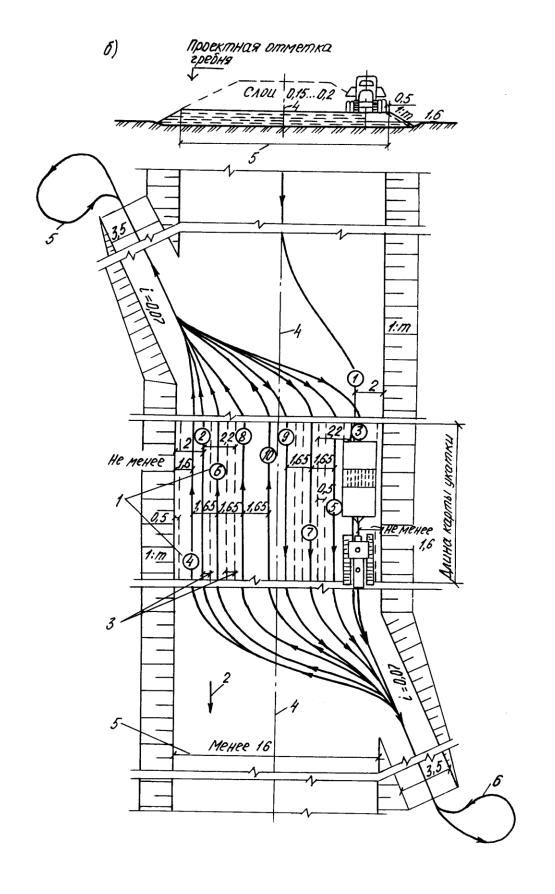

Рис. 3.2. Схема уплотнения участка прицепным катком со съездом с насыпи (обозначения те же, что на рис 3.1)
