Материал: Земляные работы 2
2.3.2.Указания по технологии устройства выемки с вывозкой грунта
вкавальер
Разработка грунта скреперами ведется вдоль оси выемки на участке длиной не менее 400 м, разбитого на захватки длиной по 200 м (рис. 2.13).

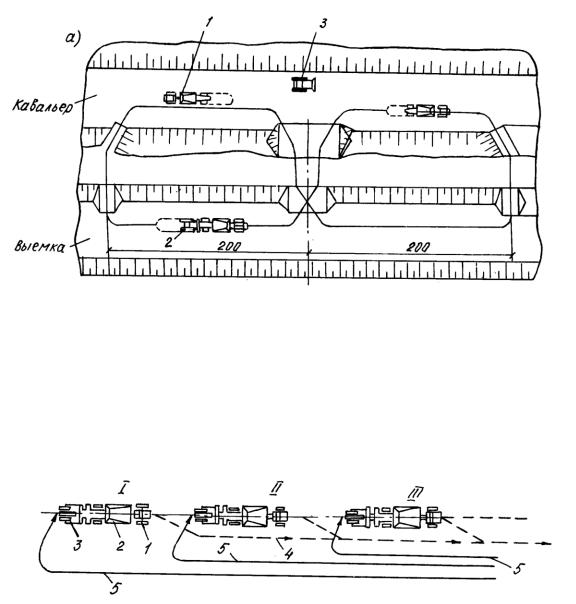

Рис. 2.13. Схема работы скрепера при устройстве выемки с вывозкой грунта в кавальер
Это позволяет рационально использовать скреперы и бульдозер для разравнивания грунта в течение смены. Число самоходных скреперов, обслуживаемых трактором-толкачом, зависит от дальности транспортировки грунта. Для трех самоходных скреперов при дальности возки до 500 м используется, как правило, один трактор-толкач (рис. 2.14).
Рис. 2.14. Схема работы скреперов при наборе грунта с толкачом: I – набор грунта скрепером № 1; II – то же, скрепером № 2;
III – то же, со скреперов № 3; 1 – тягач скрепера; 2 – ковш скрепера; 3 – трактор-толкач;
4 – груженый ход скреперов; 5 – путь порожнего хода скреперов
Разработку выемок скреперами следует начинать от бровок к середине. Образующиеся в поперечном сечении выемки уступы срезаются грейдерами, автогрейдерами или бульдозерами по мере разработки выемок через каждые 2 м по глубине.
26
Разработку выемки начинают с низовой стороны продольного профиля и ведут по всей ширине и длине выемки. Разработку ведут вдоль оси выемки наклонными слоями "под уклон". Работа наклонными слоями сокращает время загрузки ковша на 20–30%.
Для лучшего заполнения ковша применяются рациональные схемы и способы загрузки скрепера, учитывающие влияние геометрических параметров ковша, свойств и состояния грунтов, формы ножей скрепера и глубины резания. Формы стружки приведены на рис. 2.15.

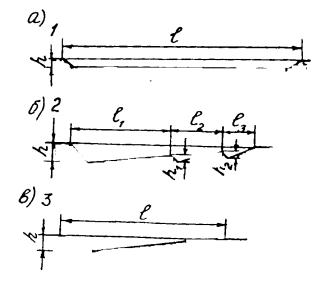

Рис. 2.15. Форма стружки, срезаемой скрепером:
а – обычная (постоянной толщины); б – гребенчатая; в – клиновидная
Степень наполнения ковша скрепера характеризуется коэффициентом наполнения Кн, который, как правило, находится в пределах 0,8–1,1 в зависимости от грунта и выбранной схемы резания.
Наполнение ковша скрепера производится только при движении скрепера по прямой на первой передаче со скоростью 2–4 км/ч.
Если возможно, следует использовать ребристо-шахматный способ резания грунта, позволяющий за счет уменьшения сопротивления резания грунта на заключительной стадии набора повысить производительность скрепера (рис. 2.16). Ребристо-шахматный способ применяется в переувлажненных грунтах. Площадь набора грунта разбивают в продольном направлении на ряд полос с промежутками между ними примерно в 1/2 ширины ножа скрепера. При первом проходе грунт срезают на каждой полосе по всей ширине ножа скрепера, при втором – отступив от начала первого на половину длины набора, при этом ось движения скрепера должна совпадать с осью оставленного промежутка между проходами первого ряда.
27
Набор грунта целесообразно производить при движении скрепера в переувлажненных глинистых грунтах под уклон в 5–8%.

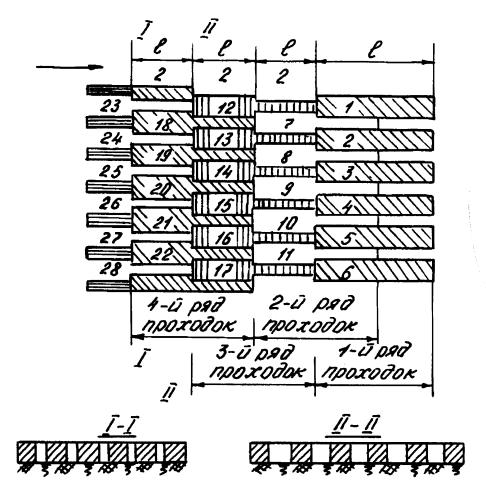

Рис. 2.16. Ребристо-шахматная схема резания грунта скреперами
Для более рационального использования бульдозеров-толкачей каждый скрепер начинает набирать грунт там, где закончил загрузку предыдущий, а бульдозер-толкач перемещается назад так, чтобы не препятствовать подходу следующего скрепера. При такой работе сократится количество холостых ходов.
При наборе и выгрузке грунта совмещают операции подъема заслонки и опускания ковша, закрытия заслонки и подъема ковша.
При транспортировке грунта скрепер переводится в транспортное положение. Ковш поднимается над поверхностью грунта на 0,4–0,5 м. Грунтовые дороги от мест разработки до мест укладки грунта и съезды должны иметь уклоны в грузовом направлении: 0,12 на подъеме и 0,20 на спуске, в порожнем – соответственно 0,15 и 0,25. Наименьшая ширина проезжей части въездов и съездов при одностороннем движении должна быть 5,5 м.
28
При ширине разработки выемки 34 м и более скрепер может развернуться для обратного хода.
Съезды-въезды устраивают примерно через 200 м со стороны кавальера.
В зависимости от местности и дальности возки грунта используются различные схемы движения скрепера: по эллипсу, по восьмерке (рис. 2.17), зигзагообразная, продольно-поперечная (рис. 2.18).

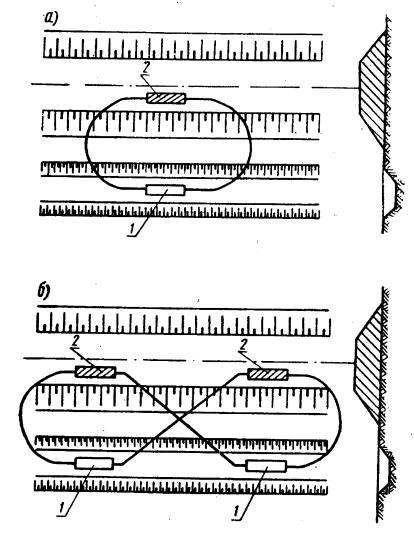

Рис. 2.17. Схемы движения скрепера: а – по эллипсу; б – по восьмерке
Технология отсыпки грунта скрепером в кавальер. Разгружают ковш только при движении по прямой скрепера на I и II передачах (скорость 3–4 км/ч), начиная от бровки отсыпаемого кавальера с постепенным перемещением на следующих проходах к середине. С верховой стороны кавальеры должны отсыпаться без разрывов.
29

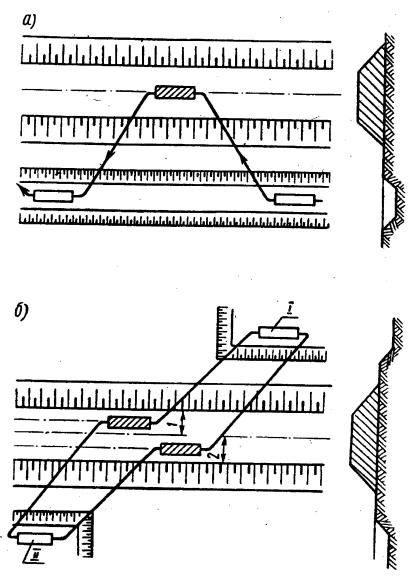

Рис. 2.18. Схемы движения скрепера:
а – зигзагообразная; б – продольно-поперечная
По окончании разгрузки ковш скрепера устанавливают в транспортное положение, увеличивают скорость движения и направляют скрепер для очередного набора грунта. Повороты скрепер выполняет с пустым ковшом.
Переборы грунта в профильных выемках не допускаются, недоборы допускаются в пределах, предусмотренных проектом (см. разд. 7).
Грунт в кавальере не подлежит уплотнению, его отсыпка производится слоями толщиной 30 см с последующим разравниванием бульдозером. Для предотвращения колееобразования движение скреперов и бульдозеров осуществляют равномерно по всей ширине кавальера. Необходимо следить за тем, чтобы грунт отсыпался равномерно. Поверхность разрав-
