Материал: Земляные работы 2

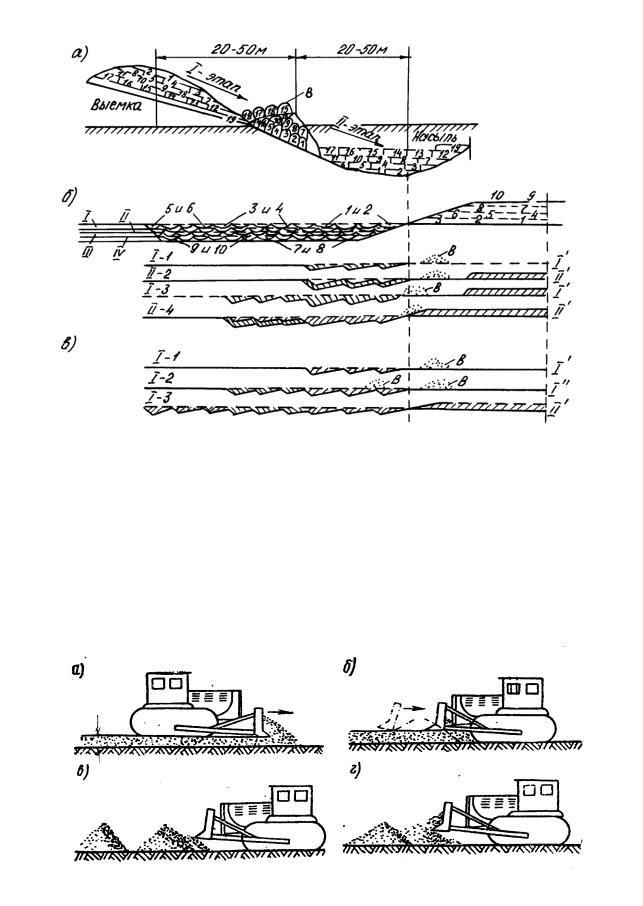

Рис. 3.10. Схемы перемещения грунта бульдозером в несколько этапов:
а– перемещение в два этапа; б – перемещение с одним промежуточным валом;
в– перемещение с двумя промежуточными валами; В – промежуточный вал;
1–19 – порядок зарезания и укладки грунта в насыпь;
I–IV – порядок разработки слоев грунта; I–1 – 1-й слой, первое зарезание; I–2 – 1-й слой, второе зарезание; I–3 – 1-й слой, третье зарезание;
II–2 – 2-й слой, второе зарезание; II–4 – 1-й слой, четвертое зарезание; I и I – перемещение, грунт оставлен в промежуточном валу;
I – перемещение, грунт уложен в насыпь

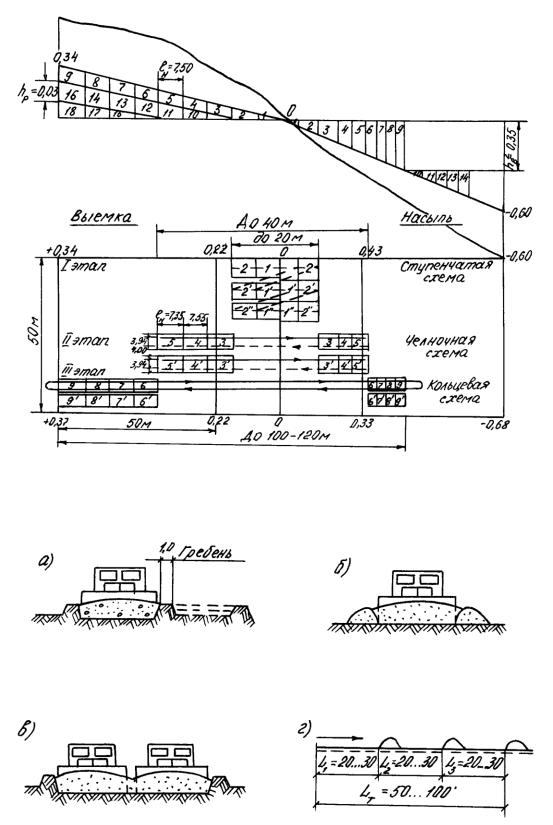

Рис. 3.11. Схема укладки грунта бульдозером
46
Рис. 3.12. Схема работы бульдозера
Рис. 3.13. Способы уменьшения потерь грунта при работе бульдозером
47
3.3.3.Указания по организации труда рабочих
Количество и тип машин определены при проектировании техноло-
гии строительного процесса.
В комплект машин возведения насыпей бульдозерами входят бульдозеры, грунтоуплотняющие машины, рыхлитель при разработке грунтов III группы.
На этих работах обычно работают:
машинист бульдозера, отсыпающего насыпь, – 6-го разряда; машинист бульдозера, разрабатывающего грунт в резерве, – 6-го разряда; машинист грунтоуплотняющей машины, – 5-го разряда;
машинист рыхлителя, – 5-го разряда.
Организация работы комплекта определяется принятой технологией производства работ, применяемыми машинами и дальностью перемещения грунта.
3.3.4. Материально-технические ресурсы
Перечислить марки и количество машин комплекта.
3.3.5. График выполнения строительного процесса
При выполнении курсового проекта необходимо построить график операций рабочего цикла бульдозера для расчетной дальности возки грунта, пользуясь данными, приведенными в табл. 3.3
|
|
|
Т а б л и ц а 3.3 |
|
|
|
|
Класс тяги |
Скорость груженого хода, |
Скорость холостого хода, м/с |
|
бульдозера |
м/с |
На передней передаче |
Задним ходом |
|
|
|
|
10 |
0,25 |
4,8 |
1,2 |
|
|
|
|
15 |
0,22 |
4,6 |
1,15 |
|
|
|
|
25 |
0,21 |
4,3 |
1,09 |
|
|
|
|
В качестве примера такой график приводится на рис. 3.14 для дальности перемещения 10 м.
Для расчетной дальности перемещения нужно определить продолжительность операций транспортировки грунта и обратного хода бульдозера:
t = l/Vг(х) ,
где l – дальность транспортировки;
Vг(х) – скорость соответственно груженого и холостого хода.
48
Все остальные операции можно принимать, руководствуясь графи-
ком.
Операции цикла |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Длитель- |
|||||
|
|
|
|
|
|
|
|
|
Длительность цикла бульдозера |
ность |
|
||||||||||||||||||
|
|
|
|
|
при расстоянии перемещения грунта 10 м, с |
цикла, с |
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Группа |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунта |
||
|
|
|
4 8 12 16 20 24 |
28 32 36 40 44 48 52 58 |
I |
|
II |
||||||||||||||||||||||
Набор грунта |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
|
17 |
|
(резание) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Перемещение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
грунта в отвал |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17 |
|
16 |
||
Разгрузка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переключение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
5 |
||
скоростей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Обратный |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
16 |
||
(холостой) ход |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Переключение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
скоростей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
6 |
||
Опускание ножа |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

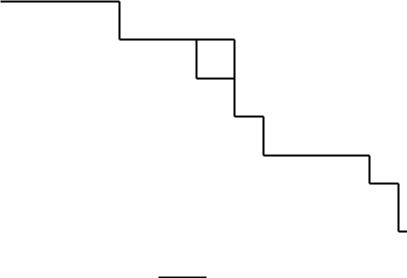

Рис. 3.14. График операций рабочего цикла бульдозера: |
|
|
|
||||||||||||||||||||||||||
|
|
|
|
|
грунт I группы; |
|
|
грунт II группы |
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
Разделы технологической карты: 5 – График выполнения производственного процесса; 6 – Калькуляция затрат труда; 7 – Техникоэкономические показатели; 8 – Карта операционного контроля качества работ – в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд. 2.1 настоящих методических указаний.
4.УПЛОТНЕНИЕ НАСЫПНЫХ ЗЕМЛЯНЫХ СООРУЖЕНИЙ
4.1.Нормирование плотности грунта
Стабильность пути железнодорожных линий в большой мере зависит от качества уплотнения грунтов, осуществляемого в процессе сооружения земляного полотна. При недостаточном уплотнении возможны неравномерные осадки и деформации основной площадки. В настоящее время предусмотрено строгое нормирование плотности грунтов в теле вновь сооружаемой насыпи.
Излагаемый в данном разделе материал основывается на знании курса механики грунтов, поэтому здесь не приводятся развернутые определения физико-механических свойств грунтов и способы их определения.
49
В дальнейшем используются следующие условные обозначения:
W – влажность грунта, %;
Wт – влажность на границе текучести, %;
Wp – влажность на границе раскатывания, %; Wo – оптимальная влажность, %;
γ – объемный вес влажного грунта, г/см3; δ – объемный вес скелета грунта (плотность), г/см3; δн – нормативная плотность, г/см3;
δmax – максимальная стандартная плотность, г/см3;– удельный вес грунта, г/см3;в – удельный вес воды, г/см3; К – коэффициент уплотнения;
К1 – коэффициент относительного уплотнения.
Эффективность уплотнения зависит от рода грунта, его влажности, толщины уплотняемого слоя, грунтоуплотняющей машины, технологии возведения насыпи, а также от температурных условий во время производства работ.
Степень уплотнения грунта характеризуется коэффициентом уплотнения К, равным отношению фактической плотности δ к максимальной стандартной плотности δmax; последняя определяется в лаборатории при соответствующих условиях стандартного уплотнения:
К = δ / δmax.
Контроль качества уплотнения грунта в процессе возведения насыпи заключается в систематическом сравнении фактической плотности грунта с нормативной плотностью; при этом должно соблюдаться условие:
δ δн .
Нормативная плотность определяется из условия:
δн = К δmax .
Максимальная стандартная плотность грунта (δmax) определяется в результате проведения испытания грунтов в лабораторных условиях либо методом определения ориентировочного значения максимальной стандартной плотности и оптимальной влажности грунтов. Термин стандартная плотность подразумевает затрату определенного количества работы на уплотнение образца в определенных условиях.
