Материал: Технологии информационного моделирования в управлении проектами

1.4.2. Требования к информационным моделям архитектурных решений

Основные группы требований к архитектурным решени-

ям11 в информационной модели приведены на рис. 17. Требования касаются классификации архитектурных решений здания, моделирования элементов модели, зонирования здания, информационного наполнения модели, а также требований к перечню технико-экономических показателей (ТЭП), определяемых на основе информационной модели.

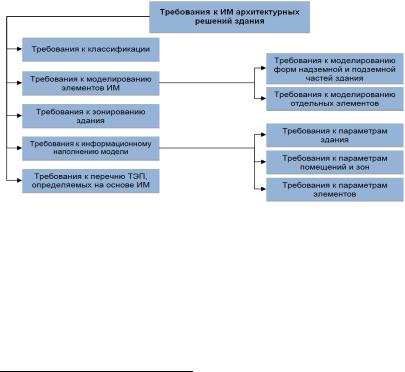

Рис. 17. Требования к ИМ архитектурных решений здания

1.4.3.Разработанная КГАУ «Управление госэкспертизы Пермского края» система классификаторов

исводов требований к информационной модели

Система классификации информационных моделей выделяет четыре группы моделей: информационные модели территории, информационные модели объекта, ресурсы и служебные

11 Требования к информационным моделям объектов капитального строительства. Часть 2. Требования к цифровым моделям архитектурных решений зданий для прохождения экспертизы при использованиитехнологии информационно-

го моделировании. Редакция 4.0. – URL: https://yadi.sk/i/sDAEej1i41Iq8w (дата обращения: 25.02.2020).

36

модели. При этом выделяются требования ко всем цифровым моделям, которые подлежат процедуре прохождения государственной экспертизы в КГАУ «Управление госэкспертизы Пермского края»: требования в целом к самим моделям, общие требования к информационным моделям для прохождения экспертизы при использовании ТИМ, требования к модели архитектурных решений здания, требования к модели конструктивных решений здания, требования к модели инженерных систем и оборудования здания (рис. 18, 19).

СИСТЕМА КЛАССИФИКАТОРОВ ДЛЯ ИНФОРМАЦИОННЫХ МОДЕЛЕЙ

Рис. 18. Система классификаторов для ИМ

Правила формирования информационной модели объектов на различных стадиях жизненного цикла сформированы в СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла (Building information modeling. Modeling guidelines for various project life cycle stages)»12.

12 СП 333.1325800.2020. «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла (Building information modeling. Modeling guidelines for various project life cycle stages)». – М., 2020. – URL: https://docs.cntd.ru/document/573514520 (дата обращения: 25.02.2022).

37

СТРУКТУРА СВОДА ТРЕБОВАНИЙ К ЦИФРОВЫМ МОДЕЛЯМ ДЛЯ ПРОХОЖДЕНИЯ ЭКСПЕРТИЗЫ

Требования к информационным моделям зданий

Общие требования к информационным моделям здания для прохождения экспертизы при использовании технологии информационного моделирования

Требования к информационной модели архитектурных решений для прохождения экспертизы при использовании технологии информационного моделирования

Требования к информационной модели конструктивных решений для прохождения экспертизы при использовании технологии информационного моделирования

Требования к информационной модели инженерных систем и оборудования здания для прохождения экспертизы при использовании

технологии информационного моделирования

Рис. 19. Требованиякцифровыммоделямдляпрохожденияэкспертизы

Как было ранее сказано во введении, с 1 января 2022 г. применение технологий информационного моделирования, или BIMтехнологий, станет обязательным на всех объектах госзаказа. На рис. 20 представлена схема, описывающая этапы подготовки к выполнению Постановления Правительства РФ от 5 марта 2021 г. № 331 «Об установлении случая, при котором застройщиком, техническим заказчиком, лицом, обеспечивающим или осуществляющим подготовку обоснования инвестиций, и (или) лицом, ответственным за эксплуатацию объекта капитального строительства, обеспечиваются формирование и ведение информационной модели объекта капитального строительства»13.

13 Постановление Правительства РФ от 5 марта 2021 года № 331 «Об установлении случая, при котором застройщиком, техническим заказчиком, лицом, обеспечивающим или осуществляющим подготовку обоснования инвестиций, и (или) лицом, ответственным за эксплуатацию объекта капитального строительства, обеспечиваются формирование и ведение информационной модели объекта капитального строительства» [Электронный ресурс]. – URL: http://www.ipsro.ru/01.01.02.01/2508.aspx (дата обращения: 25.02.2022).

38

При этом стратегия по переходу госзаказа на применение ТИМ (BIM) делится на три этапа: с января 2022 г. первый этап – этап проектирования, с июня 2022 г. – этап строительства и с 1 июня 2023 г. – этап эксплуатации (рис. 21).

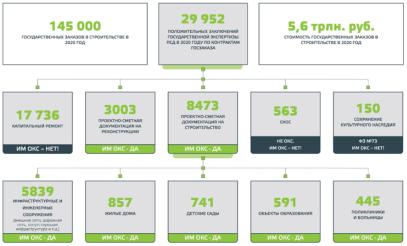

Рис. 20. Схема, описывающая этапы подготовки к выполнению Постановления Правительства РФ от 5 марта 2021 г. № 331 (по данным компании «ДОМ.РФ»)

Рис. 21. Стратегия по переходу госзаказа на применение ТИМ (BIM) (по данным компании «ДОМ.РФ»)

39
