Материал: Технологии информационного моделирования в управлении проектами

1.Среда общих данных проектных организаций, представляющая собой электронный документооборот со своими внутренними правилами.

2.Среда общих данных инвестора, являющаяся интуитивно понятным инструментом, понятная для лиц, не являющихся инженерами.

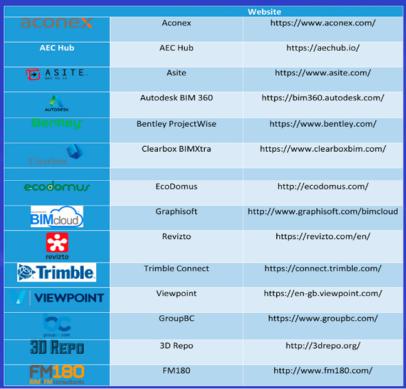

Рис. 12. BIM CDE

На начальном этапе принимается решение о том, кто будет организатором СОД – заказчик или исполнитель. В случае если исполнитель является организатором, он предоставляет общий доступ в информационное пространство всем участникам и за-

26

казчику. И при необходимости заказчик приобретает необходимое программное обеспечение для организации информационного моделирования. Все услуги исполнителя оговариваются в договоре. В случае если заказчик является организатором, он обеспечивает закупку лицензионного оборудования и доступ к нему для всех участников.

СОД состоит из четырёх разделов:

–рабочий (Work-in-progress);

–общий (Shared);

–публичный (Published);

–архивный (Archive).

Каждый раздел отличается уровнем готовности модели, объемом внесенной информации и регламентом доступа к ней.

На начальном этапе происходит разработка дисциплинарных моделей, пространственная координация, подготовка моделей к междисциплинарной координации, проверка и оценка технических решений. В рабочем разделе осуществляется хранение моделей на этапе их разработки и проработки, также здесь хранятся основные ссылки и задания для участников моделирования. Информация из данного раздела доступна для работы всем участникам, а также в случае необходимости предоставляется в общий доступ для всех заинтересованных лиц.

Вобщем разделе хранятся задания или ссылки на разработки, а также материалы смежных профессиональных дисциплин. В данной среде материалы выкладываются в общий доступ для всех участников моделирования. Исходные файлы не могут быть изменены.

На этапе «Эксплуатация» формируется субподрядный подраздел. В данном разделе осуществляется координация работ с подрядчиками и субподрядчиками.

Впубличном разделе хранятся основные материалы, находящиеся на определенной стадии разработки и подлежащие передаче их лицам, не являющимся частью команды, создающей информационную модель. Здесь расположены разработанные

27

дисциплинарные модели, осуществляется пространственная координация, междисциплинарная координация, проверка и оценка технических решений. Также размещаются основные материалы текущего жизненного цикла информационной модели.

Вархивном разделе осуществляется публикация моделей

идокументации в нередактируемом формате, корректировка материалов возможна только путём создания новой версии файлов. Информация переносится из публичного раздела после ее согласования и/или аннулирования (рис. 13).

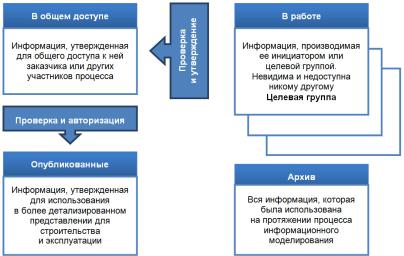

Рис. 13. Схема организации Среды общих данных проекта

1.1.4.Передача информационной модели на этапах жизненного цикла

Передача информационной модели c использованием СОД между всеми участниками осуществляется в соответствии с планом выполнения BIM-проекта на основе заявления заказчика или иного исполнителя (инициаторов). В плане выполнения BIM-проекта прописываются роли и ответственные за размеще-

28

ние информации в СОД на каждом этапе жизненного цикла. Роли прописываются оператором СОД на основе отправленного инициатором разработки информационной модели утвержденного плана выполнения BIM-проекта.

Следует отметить, что модель каждой последующей стадии разработки формируется на основе информационных моделей, полученных на предыдущих стадиях, но при этом не является их совокупностью. Процесс разработки имитационной модели должен проходить постадийно, необходимо учитывать вид конкретного объекта строительства, структуру технической документации и задачи информационного моделирования.

1.1.5. План выполнения BIM-проекта

Для конкретного проекта формируется План выполнения BIM-проекта (BEP – BIM Execution Plan), отражающий следующие разделы (рис. 14).

BEP представляет собой ответы на вопросы подрядчика о том, каким образом он планирует реализовывать проект после получения технического задания: описывает форматы, точки контроля, объем информации на каждой точке контроля.

1.2. Требования к входной информации

Информация об основополагающих принципах разработки требований к результатам работ по информационному моделированию зданий и сооружений содержится в ГОСТ Р 575632017/ISO/TS 12911:2012 «Моделирование информационное в строительстве. Основные положения по разработке стандартов информационного моделирования зданий и сооружений»8.

8ГОСТ Р 57563-2017/ISO/TS 12911:2012. Моделирование информационное

встроительстве. Основные положения по разработке стандартов информационного моделирования зданий и сооружений [Электронный ресурс]. – М., 2012. – URL: https://docs.cntd.ru/ document/1200146763 (датаобращения: 25.02.2022).

29

Раздел1. Краткое описание проекта: Содержит общую информацию о назначении плана реализации проекта и другую общую информацию о документе.

Раздел2. Сведения об объекте строительства, сроках реализации проекта, перечень исходных данных: Содержит информацию об основных характеристиках объекта строительства, сроках реализации каждого этапа проекта, а также краткий перечень исходных данных.

Раздел3. Ключевые контакты проекта: Содержит контактную информацию о ключевых участниках, которые определены на текущем этапе реализации проекта.

Раздел4. Цели и задачи применения BIM: Содержит подробное описание целей и соответствующих им задач применения.

Раздел5. Роли и функции основных участников: Содержит описание основных ролей и функций участников BIM-проекта, а также требуемые человеческие ресурсы.

Раздел6. Карты BIM-процессов: Содержат карты BIM-процессов (сценариев) по задачам применения BIM.

Раздел7. Процедуры обмена данными: Включает описание процедур обмена данными и сводную спецификацию LOD.

Раздел8. Требования к информационным моделям: Включает требования к BIM-моделям, согласованные с Информационными требованиями заказчика.

Раздел9. Процедуры совместной работы: Содержит описание процедур совместной работы в среде общих данных, форматы обмена данными и регламенты работы в системах управления инженерными данными.

Раздел10. Процедуры контроля качества: Содержит описание процедур контроля процесса информационного моделирования и качества BIM-моделей.

Раздел11. Потребности в ресурсах: Потребности в аппаратном и программном обеспечении, каталоги компонентов, шаблоны, базы данных и т.п.

Раздел12. Структура и содержание информационных моделей: Содержит описание структуры и состава информационных моделей, правила разделения моделей, систему именования, общую систему координат.

Раздел13. Результаты процесса информационного моделирования: Содержит требуемые результаты процесса информационного моделирования на каждом этапе проекта.

Раздел14. Стратегия реализации: Содержит информацию о договоре.

Раздел15. Приложения.

Рис. 14. Разделы Плана выполнения BIM-проекта

В частности, п. 5.2 «Соглашение о доставке информации» регулирует отдельные производственные процессы проекта, а также виды информации и способы передачи и контроля данных по проекту.

В прил. А, разделе 3 «Исходные данные» приведен перечень возможных исходных данных для формирования информационной модели здания (сооружения). Перечень исходных данных должен учитывать понятие полноты, установленное выбранным руководством и методами контроля. Состав исходных данных можно разработать самостоятельно или извлечь из формальных методов, например функциональных

30
