Материал: Технологии информационного моделирования в управлении проектами

16

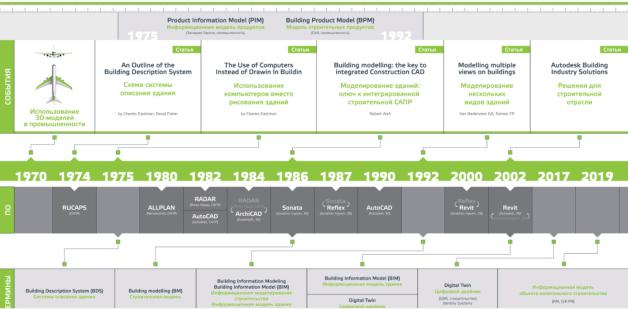

Рис. 5. История формирования САПР и термина BIM (по данным компании «ДОМ.РФ»)

16

Таким образом постепенно развивался новый подход в проектировании, который облегчает основные рутинные операции, связанные как с разработкой проекта нового сооружения, так и с подготовкой огромного количества сопровождающей любой проект рабочей, технической и организационнофинансовой документации.

BIM позволяет сократить продолжительность работ по созданию проекта здания до 10 %, повысить точность прогнозируемых бюджетных расходов до 3 %.

Основные принципы работы BIM:

−концепция единого файла – вся модель и все ее документальные представления содержатся в одном файле;

−для моделирования используется реальный конструкционный элемент;

−произведенные где-либо изменения происходят на всех чертежах;

−автоматизированный технологический процесс создания документации;

−архитектурный и любой другой необходимый контент (подгрузка библиотек);

−прописывание элементов и информации о здании (дополнительная информация);

−визуализация, построение каталогов и пр.

Минусы такого подхода:

−труднее изучить программы BIM для людей, которые пользуются 2D-подходом;

−повышенные требования к процессу обучения.

Цели создания модели:

−концептуальное проектирование (разработка эскизного проекта), например только часть архитектурного раздела (АР);

−визуализация;

−BIM-моделирование;

−координация строительства.

17

Общие принципы 3D-моделирования:

−моделируем от общего к частному;

−моделируем только те объекты, которые необходимо иметь в спецификации;

−сохраняем наглядность модели;

−навигация по модели должна быть понятной, четкой;

−наложение зависимостей на объекты относительно друг

друга.

Сегодняшняя модель здания – это хорошо скоординированная, согласованная, взаимосвязанная, поддающаяся расчетам

ианализу, имеющая геометрическую привязку информация о проектируемом или существующем объекте.

На рис. 6 представлены основные категории информации, проходящие через информационную модель здания.

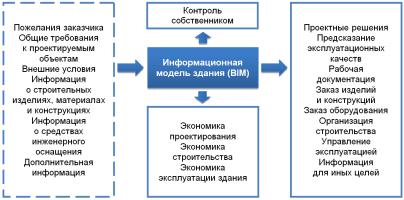

Рис. 6. Основная информация, проходящая через ИМ и имеющая к модели непосредственное отношение

Технически информационная модель здания – это организованный и структурированный набор данных из одного или нескольких файлов, допускающий на выходе цифровое представление (в том числе графическое), пригодное для последующего использования различными программными средствами

18

проектирования, расчета и анализа здания и всех входящих в него компонентов и систем.

В идеале информационная модель здания – это его виртуальная копия.

Важно понимать, что BIM – это технология, а не какая-то конкретная программа. Физически создаваемая цифровая модель здания существует только в памяти компьютера, и, чтобы ею воспользоваться, необходимы специальные программы. Общепризнанными форматами для работы с проектами стали: DWG, IFC – разработка проекта, DXF – обмен данными между другими CAD-программами (табл. 1).

Таблица 1

Система стандартов информационного моделирования зданий и сооружений «Основные положения.

Общие требования к технологии информационного моделирования» (ГОСТ Р 10.0.01–2018)

19

Стандартизация технологий информационного моделирования включает основные направления, которые закреплены в стандартах Международной организации по стандартизации (ISO) и Международной организации Building Smart International – IFC, IFD и IDM.

1.1.1. Аспекты внедрения BIM. Карта зрелости BIM

Для определения уровня внедрения технологий информационного моделирования в организации используется инструмент «Карта уровней зрелости BIM Бью – Ричардса». Существу-

20
