ТЕМА 1. ОБЩИЕ ТРЕБОВАНИЯ К ИНФОРМАЦИОННОЙ МОДЕЛИ ЗДАНИЯ. ТРЕБОВАНИЯ К ВХОДНОЙ ИНФОРМАЦИИ. ПРИНЦИПЫ ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ. ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ИНФОРМАЦИОННОЙ МОДЕЛИ И ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

1.1.Общие требования

кинформационной модели здания

Основной вопрос, на который нужно ответить в начале изучения дисциплины: «Что такое BIM?».

Существует несколько определений данного понятия: BIM: Building Information Modelling – информационная мо-

дель здания (сооружения); Building Information Management –

управление строительной информацией; Better Information Modelling – улучшенное (эффективное) управление информацией.

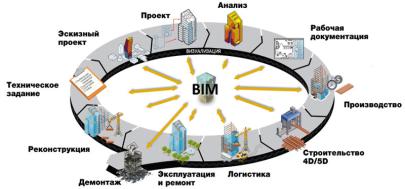

BIM – моделирование всей информации об объекте: не только геометрических форм, но и данных о процессах, связанных с функционированием объекта на всех этапах жизненного цикла (рис. 1).

Рис. 1. Жизненный цикл объекта в BIM

В российской практике также широко используется понятие «Технологии информационного моделирования» (ТИМ). В

12

нормативно-правовые акты и нормативно-технические документы в области строительства внесены изменения, необходимые для использования в России технологий информационного моделирования сооружений. Новые документы обязывают строительные организации, особенно те, которые используют бюджетное финансирование, работать с ТИМ. Они позволяют создать трехмерную модель здания, содержащую всю информацию об объекте, необходимую не только для его проектирования и строительства, но и эксплуатации.

Информационное моделирование объекта строительства –

это процесс коллективного создания и использования информации о здании, сооружении, формирующий надежную основу для принятия решений на протяжении полного жизненного цикла объекта.

Данные об объекте являются параметрами информационной модели, изменение которых влечет за собой автоматическое изменение всей модели. Само здание и все, что имеет отношение к зданию, рассматривается как единый объект.

Предполагается взаимодействие между участниками инве- стиционно-строительного проекта в цифровом формате в среде общих данных – СОД (CDE – Common Data Environment) – ком-

плекс программно-технических средств, представляющих единый источник данных, обеспечивающий совместное использование информации всеми участниками инвестиционно-строительного проекта(рис. 2).

Рис. 2. Среда общих данных

Информационная модель объекта капитального строи-

тельства (ИМ) – совокупность взаимосвязанных сведений, до-

13

кументов и материалов об объекте капитального строительства, формируемых в электронном виде на всех этапах жизненного цикла объекта капитального строительства.

Цифровая информационная модель (ЦИМ) – электрон-

ный документ в составе информационной модели объекта капитального строительства, представленный в цифровом объектнопространственном виде.

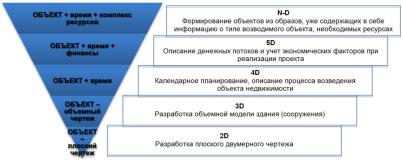

Таким образом, 2D-подход, по сути, представляет собой электронную чертёжную доску. 3D-подход – создание модели здания, но только с целью визуализации. Такой подход больше используется для «красивой картинки» при презентации заказчику. BIM-подход (или ТИМ-подход) представляет собой создание модели с интегрированной архитектурной информацией. Добавляя к ТИМ-подходу учет времени (календарное планирование), получаем уже 4D-подход. Ну и 5D-подход представляет собой, кроме создания модели здания и календарного планирования, оценку стоимостных характеристик проекта (рис. 3).

Рис. 3. Уровни ИМ в строительном проектировании

Сегодня выделяют еще дополнительно 6D-подход, подразумевающий разработку энергоэффективного и экологичного здания, 7D-подход – учет последующих задач при эксплуатации и управлении зданием и 8D-подход, позволяющий учесть параметры безопасности здания в модели (рис. 4).
