лей, при этом отсутствует необходимость в наличии функций по изменению импортированной геометрии.

Поэтому этот тип программного обеспечения широко использует данные в формате IFC.

Таким образом, IFC – это уже собранный полноценный продукт для работы с проектом, позволяющий прогнозировать жизненный цикл объекта того или иного характера. Ключевым оказывается использование IFC как инструмента для фиксации авторских прав и ответственности. Передача информации от одного исполнителя другому включает лишь те данные, которые требуются на следующем этапе, в то время как данные предыдущего этапа остаются у непосредственных разработчиков. Даже несмотря на частичную потерю информации, сейчас формат IFC используется практически всеми BIM-платформами и стал стандартом представления информационных моделей во многих государственных и коммерческих организациях в целом ряде стран.

Construction Operations Building Information Exchange (COBie)20 – открытый формат данных для обмена на основе электронной таблицы, содержащий негеометрическую информацию о здании. Например, с помощью COBie может осуществляться передача данных, полученных на основе информационной модели здания, необходимых для эксплуатации здания после завершения его строительства. COBie помогает собирать и записывать важные данные по проекту, такие как перечень используемого оборудования, информация о гарантийном обслуживании, списки запчастей к используемому оборудованию, таблицы данных по эксплуатации объекта строительства. Эти данные являются необходимыми для обслуживания, технического обеспечения и управления построенными зданиями. Формат данных COBie поддерживается различными компьютерными приложениями для планирования, проектирования, строительства, ввода в эксплуатацию, обслуживанию и управлению

20 Обмен информацией с помощью COBie [Электронный ресурс]. – URL: https://www.wbdg.org/bim/cobie (дата обращения: 25.05.2022).

71

зданиями. Сама информация обычно отражается в виде таблицы Microsoft Excel. Согласно международному стандарту BS EN ISO 19650-2 атрибутивная информация должна передаваться в открытом формате COBie, из этого можно сделать вывод о перспективе развития формата (рис. 38).

Рис. 38. Пример COBie-таблицы

3.4.5.Виды представления COBie

−Электронные таблицы (*.xls);

−STEP-Part 21 (так же называемый IFC);

−ifcXML. В начале 2013 г. организация BuildingSMART

работала над cозданием облегченной версией XML формата для

COBie, который был назван COBieLite 147 (рис. 39).

Применение на стадии эксплуатации. После завершения строительно-монтажных работ осуществляется передача информации из цифровой информационной модели в объектноориентированные системы эксплуатационной документации. Итоговым продуктом являются электронные COBie-таблицы:

– для планового техобслуживания и ремонта оборудования;

72

–централизованного контроля инженерных систем с целью оптимизации энергопотребления и расходов на обслуживание;

–геолокации объекта и его инженерных систем в городской среде;

–управления, планирования и учета денежных и человеческих ресурсов;

–эффективной координации проектного менеджмента.

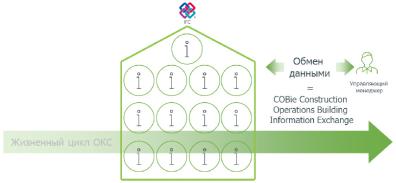

Рис. 39. Схема обмена данными в COBie

3.4.6. BIM collaboration format

BIM Collaboration Format (BCF) – это открытый XML-формат файлов, позволяющий пользователю добавлять комментарии к модели, экспортированной в IFC, качественно улучшая совместную работу. Формат позволяет всем участникам строительного проекта работать с цифровой моделью и вносить необходимые значения свойств, даже не имея специального программного обеспечения и навыковинформационного моделирования.

Данные вносятся посредством простого BCF-комментария, а система позволяет контролировать и валидировать создание и изменение свойств модели, а также сохранять и отслеживать изменения, вносимые в модель по ходу развития проекта.

73

3.4.7. LandXML21

LandXML – это открытый стандарт представления данных на основе XML, применяемый в гражданском строительстве и геодезических работах, которые проводятся в ходе освоения земельных участков и в транспортном строительстве. LandXML предоставляет пользователю формат данных для долгосрочного хранения в архивах и представления проектов в электронном виде. LandXML позволяет специалистам в области строительства обмениваться данными между различными приложениями на различных этапах проектирования и строительства, а также составления графика работ и технического обслуживания. Файлы LandXML организуются по схеме LandXML – разновидности XML, применяемой для описания данных об объектах гражданского строительства и материалов геодезических съемок. Формат имеет перспективы. К примеру, передачу данных государственным организациям таких разделов, как генплан и наружные инженерные сети, целесообразнее осуществлять в LandXML.

3.4.8. CityGML22

Стандарт CityGML, разработанный рабочей группой Open Geospatial Consortium (OGS), определяет концептуальную мо-

дель и формат обмена для представления, хранения и обмена виртуальными 3D-моделями города. Он облегчает интеграцию городских геоданных в различные приложения для умных городов и городских цифровых двойников, включая городское и ландшафтное планирование, информационное моделирование

21Импортирование данных LandXML [Электронный ресурс]. – URL: https://knowledge.autodesk.com/ru/support/autocad-architecture/learn-explore/caas/ CloudHelp/cloudhelp/ 2017/RUS/AutoCAD-Architecture/files/GUID-388ADDDF- 061F-423F-89A1-D2D29F2CD49D-htm.html (дата обращения: 21.02.2021).

22CityGML. О формате [Электронный ресурс]. – URL: https://www.ogc.org/ standards/citygml (датаобращения: 21.02.2021).

74

зданий, мобильную связь, управление стихийными бедствиями, туризм, автомобильную и пешеходную навигацию, автономное вождение и помощь при вождении, управление объектами, моделирование энергетики, дорожного движения и окружающей среды (рис. 40).

Рис. 40. Варианты использования CityGML

CityGML подразумевает несколько вариантов использования. Основные из них:

Архив – создание и использование модели с целью сохранения прежнего или текущего состояния окружающей среды, например существующего города, археологических раскопок или нового аэропорта. Фиксация развития городской среды во времени.

Визуализация – возможность визуального представления различных сценариев формирования окружающей среды, визуализация точек зрения для принятия более качественных, оптимизированных решений. Визуализация часто является лучшим способом передать общий характер моделируемой среды.

Анализ – это использование модели для определения свойств и характеристик моделируемой среды, к примеру оценка энергоресурсов для возможности реализации проекта, определение препятствий для аэро-возможностей и т.п.

Навигация – процесс управления людьми или транспортными средствами в смоделированной среде. Возможность получения навигационных данных IndoorGML, из модели, для
