Материал: Технологии информационного моделирования в управлении проектами
Сначала разрабатываются семейства – первичные элементы проектирования, соответствующие как строительным изделиям (окна, двери, плиты перекрытий и т.п.), так и элементам оснащения (отопительныеиосветительныеприборы, лифтыит.п.).
Второй этап – моделирование того, что создается на стройплощадке. Это фундаменты, стены, крыши, навесные фасады и пр. При этом предполагается широкое использование заранее созданныхэлементов(рис. 32).

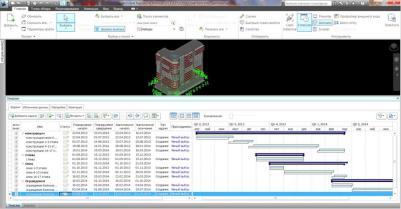

Рис. 32. График возведения здания на основе информационной модели. Работа выполнена в Revit Architecture и NavisWorks.
НГАСУ (Сибстрин), 2013 [4]
Перечислим несколько характеристик, отличающих BIM от традиционных компьютерных моделей зданий:
–точная геометрия – все объекты задаются достоверно (в полном соответствии с реальной, в том числе и внутренней, конструкцией), геометрическиправильноивточныхразмерах;
–всеобъемлющие и пополняемые свойства объектов – все объекты в модели имеют некоторые заранее заданные свойства (характеристики материала, код изготовителя, цену, дату последнего обслуживания и т.п.), которые можно изменять, пополнять и использовать;
61
–богатство смысловых связей – в модели задаются и учи-
тываются при рассмотрении такие отношения связи и взаимного подчинения составных частей, как «содержится в», «зависит от», «является частью чего-то» и т.п.;
–интегрированная информация – модель содержит всю информацию в едином центре, обеспечивая таким образом ее согласованность, точность и доступность;
–поддержание жизненного цикла – модель поддерживает работу с данными в течение всего периода проектирования, возведения, эксплуатации и даже окончательного сноса (утилизации) здания.
3.4. Формы получения информации из модели
Информационное моделирование позволяет предоставлять пользователю данные об объекте в широком спектре форматов, технологически пригодных для дальнейшей обработки компьютерными или иными средствами (рис. 33, 34).

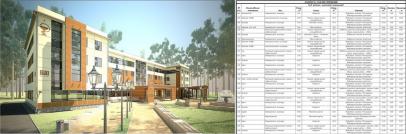

Рис. 33. Формы вывода информации из информационной модели здания: 3Д-визуализация, спецификация [4]
Современные BIM-программы предполагают разные формы представления модели, позволяющие получать информацию из модели, вносить изменения или предоставлять режим «только для чтения».
62

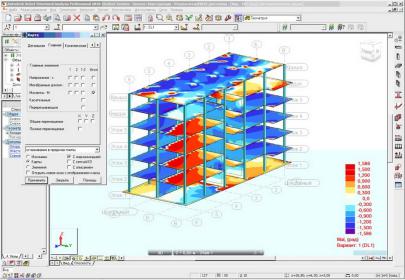

Рис. 34. Моделирование нагрузок на конструкцию здания [4]
К основным общепризнанным формам вывода относятся:
1)файлы с данными в форматах для обмена с другими BIM-программами (формат IFC);
2)чертежная 2D рабочая документация и чертежные 3Dвиды моделей;
3)плоские 2D файлы и объемные 3D модели для использования в различных CAD-программах и других приложениях;
4)таблицы, ведомости, спецификацииразличногоназначения;
5)файлы для просмотра и использования в Интернете;
6)файлы с инженерными заданиями на изготовление входящих в модель изделий и конструкций;
7)файлы – заказы на поставку оборудования и материалов;
8)результаты тех или иных специальных расчетов (в табличном, графическом или анимационном представлении);
9)графические и видеоматериалы, отражающие моделируемые процессы;
63
10)файлы с данными для расчетов в других программах;
11)файлы презентационной визуализации и анимации мо-
дели;
12)файлы для различных видов «твердого» макетирования создаваемого объекта по его компьютерной модели (трехмерной печати), логическим развитием этого направления является возведение здания с помощью строительного 3D принтера;
13)виды объемных разрезов и других полных или неполных фрагментов проектируемого здания в различных режимах, облегчающие его пространственное восприятие;
14)данные для изготовления модели или ее частей на станках с ЧПУ, лазерных или механических резаках либо других подобных устройствах;
15)любые другие виды предоставления информации, которые потребуются при проектировании, строительстве или эксплуатации здания.
Все это многообразие форм выводимой информации обеспечивает универсальность и эффективность BIM как нового подхода в проектировании зданий и гарантирует ему определяющее положение в архитектурно-строительной отрасли в ближайшем будущем (рис. 35).
3.4.1. BIM и обмен информацией
Основной формат вывода файлов для CAD-программ – формат DWG. Следует отметить, что в настоящее время существует фактически два формата DWG.
Первый, обозначаемый в литературе как RealDWG, является закрытым лицензируемым форматом и разрабатывается компанией Autodesk для нужд своего программного обеспечения (в первую очередь AutoCAD в различных модификациях).
Второй формат, обозначаемый в публикациях как Teigha (до недавнего времени – DWGdirect, еще раньше – openDWG), поддерживается организацией Open Design Alliance (ODA), объе-
64
диняющей в своих рядах более 200 ведущих производителей САПР со всего мира (Bentley, Siemens, Graphisoft и др.). Именно он является открытым форматом и широко используется различными программами для хранения и обмена данными.
Рис. 35. Виды форм вывода информации из информационной модели здания [4]
Также известен формат DXF, разработанный в свое время компанией Autodesk для осуществления обмена данными между различными CAD-программами и другими, в том числе вычислительными, комплексами.
В настоящее время в мире уже широко используется формат IFC (в различных вариантах) для обмена данными между BIM-программами или получения этих данных из модели для использования другими программами. Возможность сохранения модели в формате IFC даже стала определенным «знаком качества» для BIM-программы.
65
