грузочные ковши большой вместимости для погрузочных работ 11–13; бульдозерные отвалы для засыпки ям 14; захваты для погрузки труб и бревен 15; крановую подвеску для различных грузоподъемных и монтажных работ 16; многозубые 17 и однозубые 18 рыхлители для рыхления мерзлых и плотных грунтов и взламывания асфальтовых покрытий; пневматические, гидравлические 19 и гидропневматические 20 молоты многоцелевого назначения со сменными рабочими инструментами для разрушения скальных и мерзлых грунтов, железобетонных конструкций, кирпичной кладки и фундаментов, дорожных покрытий, дробления негабаритных горных пород, трамбования грунтов, погружения свай и шпунта; бурами для бурения шпурови скважин.

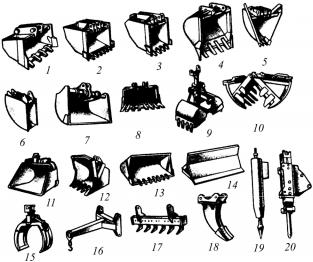

Рис. 93. Сменные рабочие органы гидравлических экскаваторов

В комплект оборудования обратной лопаты (рис. 94) входят: стрела, рукоять, поворотный ковш и гидроцилиндры подъема стрелы, поворота рукояти и ковша. Копание грунта производят поворотом ковша относительно рукояти и поворотом рукояти относительно стрелы. Копание можно осуществлять только поворотом ковша относительно неподвижной рукояти, что позволяет вести работы

126

в стесненных условиях, а также в непосредственной близости от подземных коммуникаций. Поворотом ковша производят не только копание, но и выгрузку грунта, а также зачистку основания забоя. Толщину срезаемой при копании стружки регулируют путем подъема или опускания стрелы.

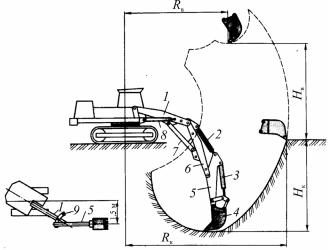

Рис. 94. Рабочее оборудование обратной лопаты: 1 – стрела; 2, 3, 8 – гидроцилиндры; 4 – поворотный ковш; 5 – рукоять; 6 – удлиняющая часть стрелы; 7 – тяга; 9 – промежуточная вставка

Прямая лопата (рис. 95) с поворотным ковшом широко применяется для разработки грунта как выше (преимущественно), так и ниже уровня стоянки машины, а также для погрузочных работ.

Погрузчик (рис. 96) применяют для погрузки сыпучих и мелкокусковых материалов выше стоянки экскаватора, разработки и погрузки в транспортные средства (или отсыпки в отвал) грунтов I…II категорий, а также планировочных работ на уровне стоянки машины. Вместимость ковша погрузчика в 1,5…2 раза больше вместимости ковша обратной лопаты, что значительно повышает производительность экскаватора при использовании его на погрузочных работах.

127

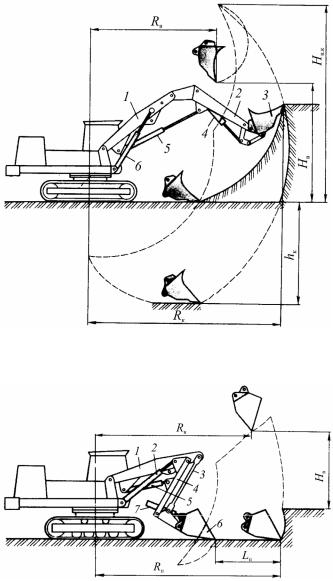

Рис. 95. Рабочее оборудование прямой лопаты:

1 – стрела; 2 – рукоять; 3 – ковш; 4–6 – гидроцилиндры

Рис. 96. Рабочее оборудование погрузчика: 1 – стрела; 2, 5, 7 – гидроцилиндры; 3 – ковш; 4 – рукоять; 6 – ковш

128

Грейфер (рис. 97) применяют для рытья котлованов, траншей, колодцев и при погрузочно-разгрузочных работах. Особенно эффективно использование такого оборудования при копании глубоких выемок, а также в стесненных условиях. Грейферное оборудование на напорной штанге применяют для разработки узких и глубоких (до 20 м) траншей с вертикальными стенками в грунтах I…IV категорий с каменистыми включениями при возведении подземных сооружений способом «стена в грунте».

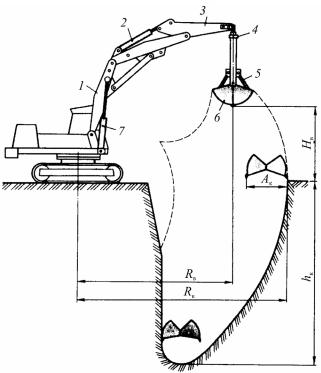

Рис. 97. Рабочее оборудование грейфера: 1 – стрела; 2, 5, 7 – гидроцилиндры; 3 – рукоять; 4 – механизм поворота ковша в плане; 6 – двухчелюстной грейферный ковш

129

Гидравлические молоты (рис. 98) навешиваются на экскаватор вместо ковша обратной лопаты и соединяются с рукоятью посредством быстротечного крепления. По принципу работы гидромолоты аналогичны паровоздушным. В гидромолотах двойного действия подъем ударной части (холостой ход) осуществляется под давлением рабочей жидкости, а разгон ее вниз при рабочем ходе – под действием собственного веса и энергии рабочей жидкости или сжатого газа, накопленной во время холостого хода в гидравлическом или пневматическом аккумуляторе. Гидравлические молоты развивают частоту ударов 2,2…5 Гц, имеют массу ударной части 100…600 кг, рабочее давление в гидросистеме 10…16 МПа.

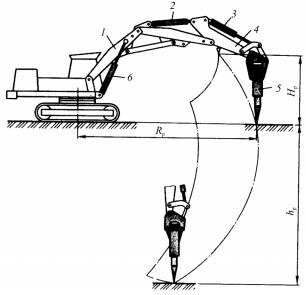

Рис. 98. Рабочее оборудование гидромолота: 1 – стрела; 2, 3, 6 – гидроцилиндры; 4 – рукоять; 5 – гидромолот

Неполноповоротные гидравлические универсальные экскаваторы (рис. 99) с шарнирно-рычажным рабочим оборудованием монтируются на базе серийных пневмоколесных тракторов.
