СТРОИТЕЛЬНАЯ МЕХАНИКА И СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ
УДК 624.04
ФОРМУЛЫ ДЛЯ РАСЧЕТА ПРОГИБА АРОЧНОЙ ФЕРМЫ
М.Н. Кирсанов1
Национальный исследовательский университет "МЭИ" Россия, г. Москва
1Д-р физ.-мат. наук, проф., тел.: +7(495)362-73-14; e-mail: c216@ya.ru
В системе символьной математики Maple построена математическая модель деформирования плоской статически определимой арочной фермы. Рассмотрено действие нагрузки, равномерно распределенной по узлам нижнего пояса. Методом индукции на основе решения рекуррентных уравнений выведены формулы зависимости прогиба фермы от размеров и числа панелей и выражения для реакций опор и усилий в стержнях середины пролета. Использована формула Максвелла - Мора. Найдена квадратичная асимптотика решения.
Ключевые слова: арочная ферма, прогиб, метод индукции, Maple, точное решение
FORMULAS FOR CALCULATION OF ARCH TRUSS DEFLECTION
M. N. Kirsanov1
National Research University "MPEI
Moscow, Russia
1Dr of Physics and Mathematics, professor, tel.: +7(495)3627314; e-mail: c216@ya.ru
In the system of symbolic mathematics Maple a mathematical model of deformation of a planar statically determinate arched truss is constructed. The effect of a load uniformly distributed over the nodes of the lower belt is considered. By induction method, based on the solution of recurrent equations, formulas are derived for the dependence of the deflection of the truss on the dimensions and number of panels and the expressions for the reactions of supports and forces in the rods of the middle of the span. The Maxwell-Mora formula is used. The quadratic asymptotics of the solution is found.
Keywords: arched truss, deflection, induction method, Maple, exact solution
Рассмотрим арочную статически определимую плоскую ферму (рис. 1). Решетка фермы крестообразная, пояса параллельны. Ставится задача получить аналитическую зависимость прогиба фермы от числа панелей. Принимается, что число m панелей в боковых (опорных) частях фермы равно числу панелей n в половине ее средней горизонтальной части, b=h. Нагрузка равномерно распределена по узлам нижнего пояса ригеля. Ферма внешне статически неопределима. Для определения реакций опор необходимо составить и решить систему уравнений равновесия для всех узлов конструкции.
_____________________
© Кирсанов М.Н., 2018
7
Всего в ферме
ns
8(n

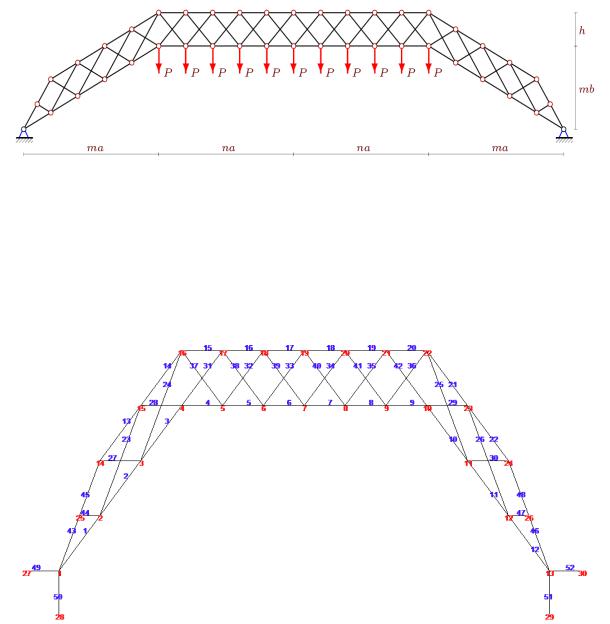

Рис. 1. Ферма при n=m=5, k=3
m) стержней, включая четыре опорных стержня. Для опре-
деления аналитического выражения прогиба по формуле Максвелла - Мора необходимо вычислить усилия в стержнях в символьной форме. Решение системы уравнений равновесия узлов получается по программе [1], записанной в системе компьютерной математики Maple. Стержни и узлы нумеруются (рис. 2). Начало координат располагается в левой подвижной опоре.
Рис. 2. Нумерация узлов и стержней при n=m=3, k=2
Фрагмент программы ввода координат имеет вид:
>r:=2*m+2*n+1;
>for i to m do
y[i]:=(i-1)*b: y[i+m+2*n+1]:=m*b-(i-1)*b-b:
od:
>for i to 2*n+1 do y[i+m]:=m*b; od:
>for i to r do x[i]:=(i-1)*a: od:
>for i to r-2 do
>x[i+r]:=i*a: y[i+r]:=y[i+1]+h;
>od:
>x[2*r-1]:=x[r+1]/2: y[2*r-1]:=y[r+1]/2:
>x[2*r]:=x[r]-a/2: y[2*r]:=y[2*r-1]:
8
Направляющие косинусы усилий в системе уравнений равновесия узлов определяют-
ся по координатам узлов и длинам стержней. Решение в системе Maple дает аналитические выражения для усилий во всех стержнях. Для расчета прогиба используется формула Макс-
велла – Мора в виде
Обозначено:
S |
( P ) |
|
i |
||
|
— усилия
n 4
Si( P) Si(1)li / (EF ).
i 1
встержнях от заданной нагрузки,s
li
— длины стержней,
Si |
— усилия от единичной силы, приложенной к середине нижнего пояса, E — модуль |
(1) |
|
упругости, F — площадь сечения стержней. Считается, что жесткость EF всех стержней одинаковая.
Последовательный расчет прогиба для ферм с числом панелей k=1,2,..14 дает ряд коэффици-
ентов в формуле для прогиба:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P(A a |
3 |
C c |
3 |
D d |
3 |
) |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
k |
|
|
k |
|
|
k |
|
, |
(1) |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
k |
2 |
EF |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8h |
|
|
|
|
|||||
где |
c |
a |
2 |
h |
2 |
, |
d |
a |
2 |
4h |
2 |
. |
При поиске закономерности в последовательности коэффи- |
||||||||||||
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
циентов |
при |
a |
3 |
получены числа 9, 1276, 21011, 139910, 587917, 1868384, 4920631, |
|||||||||||||||||||||
|
|||||||||||||||||||||||||
11320906, 23521745, 45129732,81221659, 138699086. |
Оператор |
rgf_findrecur пакета genfunc |
|||||||||||||||||||||||
системы Maple для этой последовательности (требуется четное число анализируемых чисел)
дает следующее линейное однородное рекуррентное уравнение седьмого порядка
A |
7 A |
21A |
35A |
35A |
21A |
7 A |
A |
. |
k |
k 1 |
k 2 |
k 3 |
k 4 |
k 5 |
k 6 |
k 7 |
|
Интересно заметить некоторую симметрию в закономерности образования средних
(без общего множителя 7) коэффициентов с чередующимися знаками этого уравнения: 1, 3, 5, 5, 3, 1. Оператор rsolve позволяет решить полученное рекуррентное уравнение. Решение имеет вид полинома шестого порядка по k
A (160k |
6 |
256k |
5 |
96k |
4 |
28k |
3 |
14k |
2 |
21k 6) / 3. |
|
|
|
|
|
||||||
k |
|
|
|
|
|
|
|
|
|
|
Аналогично, коэффициент Ck |
удовлетворяет уравнению |
Ck |
|
5Ck 1 10Ck 2 10Ck 3 5Ck 4 |
Ck 5 , |
также полученному оператором rgf_findrecur, и имеет вид |
|
||
C |
k |
4k (20k 3 28k 2 13k 2) / 3. |
|
Коэффициент Dk получается из решения уравнения Dk |
3Dk 1 3Dk 2 Dk 3 |
||
простой вид Dk k(2k 1). |
|
|
|
и имеет
9
