РАСЧЕТ И ПРОЕКТИРОВАНИЕ КОНСТРУКЦИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

УДК 624.011.1:539.3

КОНЕЧНО-ЭЛЕМЕНТНОЕ МОДЕЛИРОВАНИЕ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ НЕСУЩЕЙ СИСТЕМЫ ДЕРЕВЯННОГО ЗДАНИЯ

Г.Е. Габриелян1, В.С. Варнавский2, В.М. Флавианов3, Н.Ф. Голева4

Воронежский государственный технический университет1,2,3,4 Россия, г. Воронеж

1Канд. тех. наук, доцент кафедры строительной механики

2Канд. тех. наук, доцент кафедры строительной механики

3Ст. преподаватель кафедры строительной механики, e-mail: flav@inbox.ru

4Ст. преподаватель кафедры строительной механики

На основе метода конечных элементов (МКЭ) выполнено численное моделирование конструкций несущей системы деревянного здания сельскохозяйственного назначения (свинокомплекса), которая представляет собой совокупность стропильных ферм и стоек, объединенных вертикальными и горизонтальными связями. Расчетная модель несущей системы представляет собой пространственную стержневую модель. Произведено сравнение результатов численных исследований с данными натурных испытаний. Натурные испытания были выполнены Липецким академическим научно-творческим центром строительства и архитектуры в соответствии с требованиями «Рекомендаций по проектированию и изготовлению дощатых конструкций с соединениями на металлических зубчатых пластинах». По результатам анализа численного моделирования и натурных испытаний выявлены особенности напря- женно-деформированного состояния, сформулированы выводы о корректности расчетной схемы МКЭ и необходимости внесения конструктивных изменений в несущие элементы каркаса здания.

Ключевые слова: деревянные конструкции, ферма; натурные испытания, компьютерная модель, напряженнодеформированное состояние, устойчивость, коэффициент использования.

FINITE ELEMENT MODULATION OF DEFLECTED MODE OF WOOD BUILDING

LOAD BEARING SYSTEM

G.E. Gabrielyan1, V.S. Varnavsky2 , V.M. Flavianov3, N.F. Goleva

Voronezh state technical university1,2,3,4

Voronezh, Russia

1PhD of Tech.Sc., associate professor of department of Structural Mechanics

2PhD of Tech.Sc., associate professor of department of Structural Mechanics

3Senior lecturer of department of Structural Mechanics, e-mail: flav@inbox.ru

4Senior lecturer of department of Structural Mechanics

Numerical modeling of structures of wood building carrying system was performed based on the finite elements method. Intensive farming wood girder carrying system is the complex of trusses and piers joined with vertical and horizontal connections. Computational model of carrying system is a spatial truss model. The results of numerical investigations were compared with the data of full-scale tests. Full-scale tests were executed by Lipetsk academic scientific creativity center of construction and architecture according to the requirements ―Recommendations for design and fabrication of woodworks with connections on metal toothed plates‖. Due to the results of numerical modeling analysis and full-scale tests there were founded the peculiarities of deflected mode, formulated the conclusions about the correctness of computational scheme and the necessity of structural changes in building frame carrying members.

Keywords: wood structures; truss; full-scale tests; computational model, deflected mode, stability, utilization factor.

_________________________________________________________

© Габриелян Г.Е., Варнавский В.С., Флавианов В.М., Голева Н.Ф., 2018

116

Введение

Для решения физических и инженерных задач при проектировании несущих конструкций сложных сооружений в строительной отрасли используют численные методы, среди которых наиболее распространенным и эффективным является МКЭ. Ведущее положение этого метода объясняется широкой областью и относительной простотой его применения: независимостью расчета от типа конструкции и физических свойств применяемых материалов, упрощенной системой учета взаимодействия расчетных конструкций с окружающей их средой, возможностью автоматизации расчета на любом его этапе. Сравнительному анализу результатов численных исследований на основе МКЭ и данных натурных испытаний каркаса здания посвящена эта статья. Натурные испытания были выполнены Липецким академическим научно-творческим центром строительства и архитектуры в соответствии с требованиями «Рекомендаций по проектированию и изготовлению дощатых конструкций с соединениями на металлических зубчатых пластинах», а также СП 64.13330.2011. «Деревянные конструкции». Руководство испытаниями осуществлялось проф. В.В. Зверевым. Компьютерное моделирование выполнено авторами настоящей работы.

Краткая характеристика конструкций несущей системы здания

Деревянная несущая системы фермы свинокомплекса представляет собой совокупность стропильных ферм и стоек, объединенных вертикальными и горизонтальными связями [1 - 4]. Опирание фермы по наружной стороне выполнено на стойки из трех досок сечением 50х150 мм2. По внутренней стороне - на стойки из двух досок сечением 50х150 мм2 [2, 4]. Соединения несущих элементов выполнено с помощью металлических зубчатых пластин, выполненных по технологии MiTek [2, 5 - 6]. Материал конструкций – сосна 1-го сорта. Расчетная схема несущей рамы каркаса представлена на рис. 1.

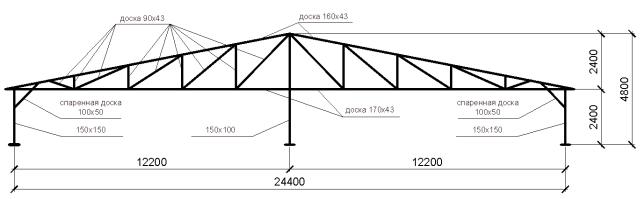

Рис. 1. Схема несущей рамы каркаса

Схема деревянного каркаса по верхнему поясу ферм представлена на рис. 2. Кроме системы горизонтальных и вертикальных связей объединение несущих рам осуществляется прогонами с шагом 1,2 м по верхнему поясу ферм и шагом 0,6 м – по нижнему поясу.

Нагрузки (от ограждающих конструкций и оборудования, снеговая, ветровая) приняты в соответствии с техническим заданием и с требованиями СП 20.13330.2011. «Нагрузки и воздействия». Проектирование несущих конструкций велось по рекомендациям СП 64.13330.2011. «Деревянные конструкции».

117

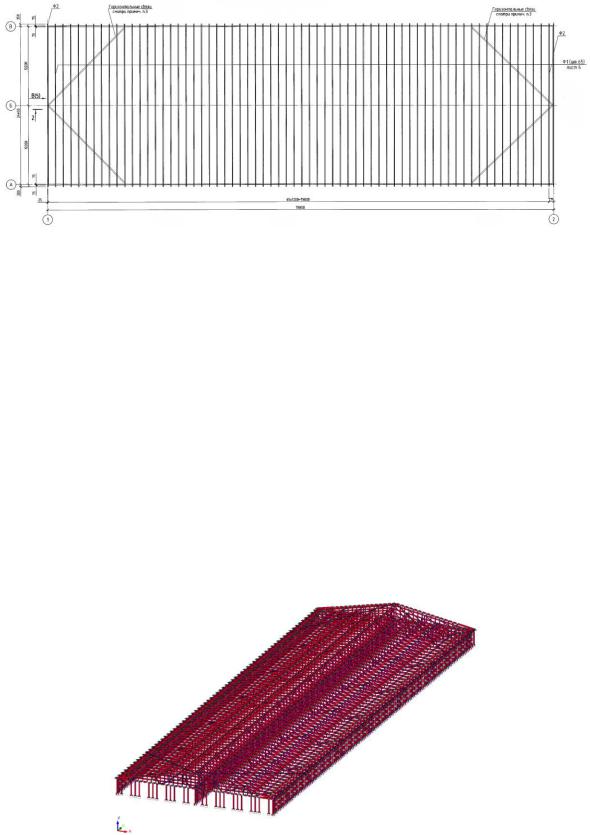

Рис. 2. Схема деревянного каркаса по верхнему поясу строительных ферм

Компьютерное моделирование деревянной несущей системы здания и еѐ расчет

Расчетная модель несущей системы представляет собой пространственную стержневую модель, состоящую из 3245 узлов 5430 стержней [7 – 9]. Для моделирования несущей системы здания использованы конечные элементы №1 – «Стержень фермы», №5 – «Стержень пространственной рамы» [7, 10]. Соединения стержней стоек и фермы жесткие. Элементы поясов стропильных ферм замоделированы КЭ №5. Элементы решетки - КЭ №1. Данное сочетание конечных элементов позволяет получить наиболее корректную модель, учитывающую особенности напряженно-деформированного состояния ферменных конструкций, а также наличие внеузловых нагрузок на пояса стропильной фермы [7 – 10]. Модуль упругости материала принят равным 12,6 ГПа, коэффициент Пуассона – 0,3. Моделирование несущей системы здания проводилось в линейной постановке без учета ползучести материала [9]. Данный подход подтвердили результаты натурных испытаний. Остаточные деформации в стропильных фермах носили незначительный характер. Основной их причиной послужило обмятие элементов в соединениях [1, 3].

Вид модели представлен на рис. 3 - 4.

Рис. 3. Общий вид расчетной модели

118

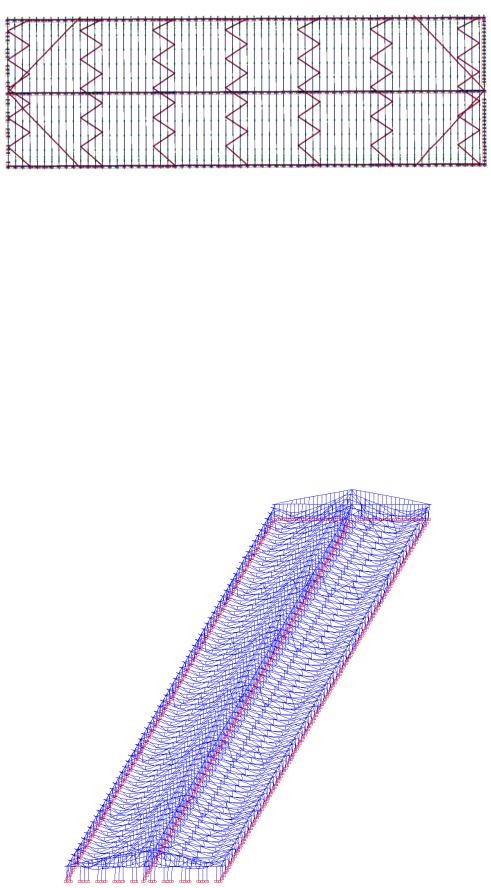

Рис. 4. Расчетная модель в плоскости XOY

В результате численных исследований НДС были получены значения усилий и перемещений элементов модели, выделена стропильная ферма с наибольшими усилиями и перемещениями [7 – 10]. По полученным значениям усилий были выполнены расчеты на прочность и устойчивость элементов ферм и стоек с вычислением коэффициентов запаса устойчивости и определены формы потери устойчивости для элементов каркаса здания [8, 10]. На основе анализа коэффициентов запаса устойчивости выявлена недостаточная устойчивость несущей системы здания в целом и отдельных стропильных ферм в плоскости XOY (коэффициент запаса устойчивости для наиболее неблагоприятной комбинации загружений составил 0,4275, что меньше единицы). Следует отметить, что в расчетной модели конструкции прогонов и обрешетки учтены в виде внеузловой нагрузки и, следовательно, не учитывается их влияние на общую устойчивость системы [9]. Наличие прогонов по верхнему и нижнему поясу стропильных ферм увеличивает устойчивость системы в целом.

Деформированная схема и формы потери устойчивости в плоскости XOY приведены на рис. 5 и 6.

Рис. 5. Деформированная схема

119
