Примечания: 1. При руководящем уклоне, не кратном 1 ‰, а также при некратной тяги значения наибольших уклонов усиленной тяги следует определять расчетом.

2. Наибольший уклон, как правило, не должен превышать: 18 ‰ — на линиях особогрузонапряженных и I категории; 20 ‰ — на линиях II категории; 30 ‰ — на линиях III категории и 40 ‰ — на железных дорогах IV категории.

Целесообразность дополнительного смягчения затяжных ограничивающих уклонов из-за снижения коэффициента сцепления в кривых участках пути с радиусом 500 м и менее при электрической тяге и менее 800 м при тепловозной тяге следует обосновывать в проекте.

В проектах железных дорог с тепловозной тягой следует обосновывать целесообразность смягчения ограничивающего уклона или использование дополнительного локомотива на участках с отметками свыше 800 м над уровнем моря._____________

* Под ограничивающими уклонами здесь и далее понимаются руководящий уклон

инаибольший уклон усиленной тяги.

Пр и м е ч а н и я : 1. На криволинейных участках пути с уклонами, близкими к ограничивающим, должна быть проверена необходимость уменьшения крутизны этих уклонов.

2. Уклоны продольного профиля принимаются с округлением до 0,1 ‰.

4.3. При проектировании дополнительных главных путей и усиления (реконструкции) существующих железных дорог следует сохранять существующий ограничивающий уклон; целесообразность изменения ограничивающего уклона следует обосновывать в проекте.

Имеющиеся на существующем пути местные превышения ограничивающего уклона разрешается сохранять и на проектируемом дополнительном главном пути, если обеспечивается пропуск поездов установленной массы состава при принятом типе локомотива и расчетной скорости движения. В трудных условиях при» соответствующем технико-экономическом обосновании допускается применять местные превышения ограничивающего уклона на дополнительном главном пути, если обеспечивается пропуск поездов установленной массы состава при принятом типе локомотива и расчетной скорости движения.

16

База нормативной документации: www.complexdoc.ru

4.4. Продольный профиль пути следует проектировать элементами возможно большей длины при наименьшей алгебраической разности уклонов смежных элементов.

Длина элементов профиля, как правило, не должна быть менее половины полезной длины приемоотправочных путей, принятой на перспективу, а на внутристанционных соединительных и подъездных путях IV категории - половины длины поезда или состава, передаваемого маневровым порядком, но не менее 100 м.

Алгебраическая разность уклонов смежных элементов не должна превышать значений Diн, указанных в числителе табл. 3. При большей разности уклонов смежные элементы следует сопрягать посредством разделительных площадок и (или) элементов переходной крутизны, длина которых при указанных значениях Diн должна быть не менее значений Iн, приведенных в знаменателе табл. 3. При алгебраической разности уклонов менее Diн длину разделительных площадок и элементов переходной крутизны допускается пропорционально уменьшать, но не менее, чем до 25 м. Уменьшенную длину элементов следует определять по формуле:

где Di1, Di2 — алгебраические разности уклонов, ‰, по концам элемента профиля,

причем Di1, Di2 £ Diн.

Допускаемые нормы, указанные в табл. 3, не следует применять:

а) в углублениях профиля (ямах), ограниченных хотя бы одним тормозным спуском;

б) на уступах, расположенных на тормозных спусках;

в) на возвышениях профиля (горбах), расположенных на расстоянии менее удвоенной полезной длины приемоотправочных путей (расчетной длины поезда) от подошвы тормозного спуска.

Таблица 3

17

База нормативной документации: www.complexdoc.ru

Категория Наибольшая алгебраическая разность уклонов смежных элементов профиля железнодорожной Diн, ‰, (числитель)и наименьшая длина разделительных площадок и элементов

Рекомендуемые нормы

Допускаемые нормы

Особогрузонапряженная

18

База нормативной документации: www.complexdoc.ru

Примечания: 1. Временные участки трассы проектируются по нормам железных дорог IV категории при полезной длине приемоотправочных путей 850 м.

2. При проектировании подъездных путей и временных участков в трудных условиях допускается увеличивать алгебраическую разность уклонов Diн до 30 ‰ при длине элементов профиля Iн не менее 150 м.

4.5. Смежные элементы продольного профиля следует сопрягать в вертикальной плоскости кривыми радиусом Rв, км:

20 - на скоростных линиях; 15 - на линиях I и II категорий, 10 - на особогрузонапряженных линиях и линиях III категории; 5 - на железных дорогах IV категории. При проектировании. дополнительных главных путей и усиления (реконструкции) существующих железных дорог в трудных условиях, а также подъездных путей допускается уменьшать радиусы вертикальных кривых до, км: 15 - на скоростных линиях; 10 - на линиях I и II категорий; 5 - на особогрузонапряженных линиях и линиях III категории; 3 - на железных дорогах IV категории.

При алгебраической разности уклонов смежных элементов менее 2,0 ‰ при Rв

= 20 км; 2,3 ‰ при Rв = 15 км; 2,8 ‰ при Rв = 10 км; 4,0 ‰ при Rв = 5 км и 5,2 ‰

при Rв = 3 км вертикальные кривые допускается не предусматривать.

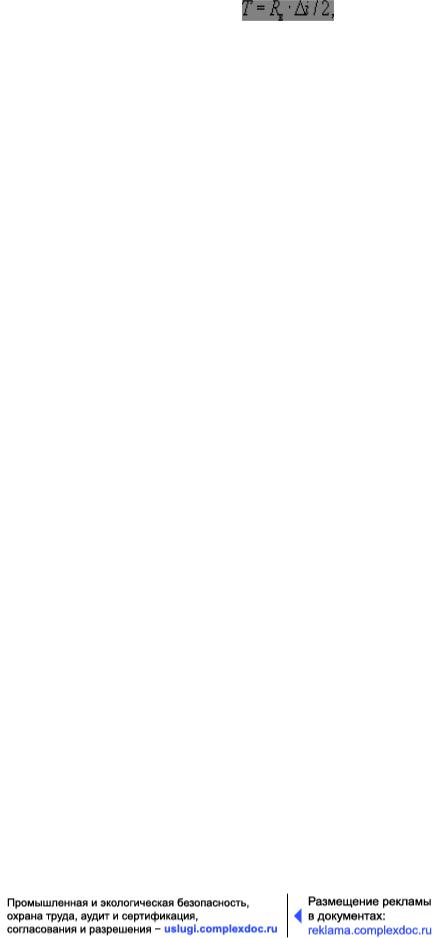

Вертикальные кривые следует размещать вне переходных кривых, а также вне пролетных строений мостов и путепроводов с безбалластной проезжей частью. При этом наименьшее расстояние Т, м, от переломов продольного профиля до начала или конца переходных кривых и концов пролетных строений следует определять по формуле:

19

База нормативной документации: www.complexdoc.ru

где Di - алгебраические разности уклонов на переломе профиля, ‰.

При проектировании внутристанционных соединительных и подъездных путей IV категории в трудных условиях допускается располагать переломы продольного профиля вне зависимости от размещения переходных кривых.

Примечание: В случаях, когда на особогрузонапряженных линиях в соответствии с примечанием 2 к табл. 1 предусматривается максимальная скорости движения пассажирских поездов свыше 120 км/ч, значения радиусов вертикальных кривых на указанных пиниях следует принимать по нормам, предусмотренным для линий I и II категорий.

4.6. Нормы сопряжения уклонов продольного профиля при проектировании дополнительных главных путей и усиления (реконструкции) существующих железных дорог принимаются согласно п. 4.4 в соответствии с принятой категорией линии.

В случае, когда использование указанных норм приводит к необходимости переустройства существующего земляного полотна или искусственных сооружений, допускается при соответствующем обосновании применять нормы, указанные в табл. 3 для линии следующей более низкой категории.

При обращении на линиях грузовых поездов удвоенной длины в особо трудных условиях, когда использование норм, указанных в табл. 3, приводит к значительным работам по переустройству существующего земляного полотна или искусственных сооружений, допускается, при соответствующем обосновании, проектировать сопряжение уклонов на основе расчетов, выполненных применительно

кусловиям движения поездов на данном участке пути.

4.7.Продольный профиль в выемках длиной более 400 м и в выемках независимо от их длины, устраиваемых в вечномерзлых грунтах, следует проектировать уклонами одного направления, либо выпуклого очертания. При этом крутизну уклонов следует принимать не менее, соответственно, 2 и 4 ‰.

4.8.Продольный профиль железнодорожных линий в метелевых районах следует проектировать преимущественно в виде насыпей; высоту насыпи над уровнем расчетной толщины снежного покрова следует принимать не менее 0,7 м на однопутных и 1,0 м на двухпутных линиях.

Допускается уменьшать, в зависимости от орографии местности и направления преобладающих метелей, высоту насыпи над уровнем расчетной толщины снежного покрова до значений, м, приведенных в табл. 4.
