Таким образом, по колебательным спектрам можно не только надежно доказать присутствие гидроксильной группы, но и обнаружить ее участие в водородной связи. Последнее позволяет решить ряд структурно-анали- тических задач, например определять конфигурацию 1,2-диолов (в нашем примере- цис- и транс-цикло пентадиолы-l,2 в CCI4): в цuс-диолах, в отличие от транс-диолов, проявляется внутримолекулярная водородная связь.

Деформационные колебания δон расположены в области 1330-1420 см-1 и малопригодны для идентификации. В карбоновых кислотах, находящихся в димерной форме, νOH дает широкую полосу 2500-3300 см-1, причем эта полоса может перекрываться полосами νCH. В ИК-спектрах димеров кислот δон проявляется широкой интенсивной полосой в области 1200-1400 см-1, однако сделать отнесение этой полосы лучше после того, как доказано, что вещество является карбоновой кислотой (см. ниже).

41

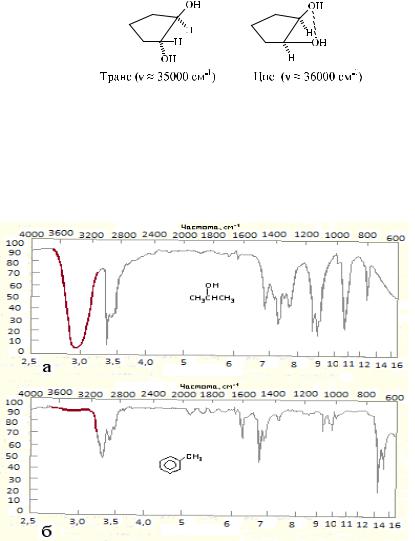

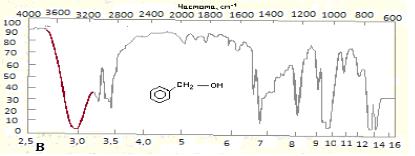

Рис. 16. ИК-спектры трёх простых органических соединений – пропанола-2 (а), толуола (б) и бензилового спирта (в)

1.4.3.7.С–О. В спиртах и эфирах νс-о проявляется интенсивной полосой (в сложных эфирах – двумя полосами) в области 10001275 см-1. Положение полосы в значительной степени зависит от структурных особенностей молекулы, в основном от присутствия по соседству двойной связи и ароматического ядра.

Наличие двух полос в спектрах сложных эфиров связано с колебани-

ями νScoc 1020-1075 см-1. Полосы малохарактеристичны, так как в данной области проявляются и другие колебания. Однако их чаще всего удается обнаружить как наиболее интенсивные в указанном интервале частот.

1.4.3.8.С=О. Валентные колебания карбонильной группы независимо от того, в какую функциональную группу она входит, проявляются высокоинтенсивным максимумом в области 1650-1850 см-1, где другие полосы практически отсутствуют. Колебания ν c=o является одними из наиболее характеристичных и позволяют убедительно доказать наличие или отсутствие в веществе карбонильной группы. Для различных типов соединений значения νc=o несколько варьируют (в см-1):

42

За счет индукционного эффекта (-I) уменьшается длина связи С=О и, следовательно, увеличивается ее силовая постоянная и частота. Эффект сопряжения за счет делокализации π-электронов приводит к уменьшению частоты νС=О; например, для систем С=С–С=О и С6Н5–С=О частота этого колебания составляет 1665-1685 см-1. Следовательно, зная частоту карбонила, можно предположить природу соответствующей функциональной группы.

Положение νС=О циклических кетонов изменяется в зависимости от размеров цикла (пропанон-2– 1715, циклогексанон – 1715, циклопентанон– 1751, циклобутанон– 1775 см-1). Приведенные различия могут оказаться полезными при определении принадлежности кетогруппы к пятичленному или шестичленному циклу в полициклическом соединении.

Карбонильные соединения имеют дополнительные отличительные признаки, некоторые из них достаточно надежны. В спектрах сложных эфиров и ангидридов – это полосы νС-О, в спектрах амидов– полосы νN-H, в спектрах альдегидов иногда удается обнаружить полосу νс(о)н в области 2695-2830 см-1 (полоса δс(о)н расположена в области 1390 см-1, что не позволяет делать какие-либо заключения).

Спектры карбонильных соединений, енолизованных в заметной степени, представляют собой сумму спектров кетонной и енольной форм.

1.4.3.9. N-H. Валентные колебания νN-H проявляются в области 31003500 см-1; интенсивность полос в ИК-спектре значительно ниже, чем находящихся практически в той же области полос νОН. Частота νNH зависит от степени участия группы в водородной связи, но это проявляется в меньшей степени, чем для νОН: νNH 3300-3500 см-1 (своб.), 3100-3300 см-1 (связ.). Характерно, что полоса, соответствующая первичной аминогруппе, двойная; это особенно хорошо проявляется в разбавленных растворах (νSN-H ~ 3400 см-1, νasN-H ~ 3500 см-1). В тех же условиях вторичные амины имеют одну полосу (в растворах 3310-3350 см-1). Типичный ИК-спектр амина приведен на рисунке 17. Деформационные колебания δNН дают не характеристические полосы умеренной интенсивности в области 1580-1625 см-1 для первичной аминогруппы и 1500-1600 см-1 – для вторичной.

В спектрах амидов карбоновых кислот в разбавленных растворах проявляются νSN-H ~ 3400 см-1, и νasN-H ~ 3500 см-1 умеренной интенсивности. Отметим, что эти частоты совпадают с νNH аминогруппы при насыщенном углеродном атоме. Водородная связь в спектрах амидов карбоновых кислот в твердом состоянии смещает νSN-H и ν aSN-H соответственно в область ~3200 см-1 и 3350 см-1.

43

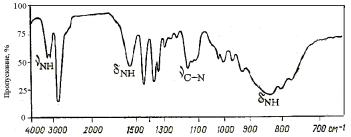

Рис. 17. ИК-спектр втор-бутиламина

1.4.3.10. С≡N. Валентные колебания нитрильной группы расположены в области 2240-2260 см-1, т. е. там, где обычно нет других полос. Поэтому, несмотря на малую интенсивность, полоса νC≡N достаточно характеристична. Сопряжение смещает данную полосу в сторону меньших частот – до 2215-2240 см-1.

1.4.3.11. NO2. Валентные колебания нитрогруппы проявляются в обла-

сти νSNO2 1370-1390 см-1 и νaSNO2 1550-1580 см-1. Несмотря на присутcтвие в этой области значительного числа других полос, нитрогруппа в ИК-спек-

тре определяется достаточно надежно вследствие исключительно высокой интенсивности поглощения, причем полоса νaSNO2 естественно, более интенсивна, чем полоса νSNO2. При наличии сопряжения полосы смещаются в низкочастотную область νSNO2 1290-1360 см-1 и νaSNO2 1500-1550 см-1.

1.4.3.12. S-H. Связь легко идентифицируется по ИК-спектру, так как νSH лежит в области 2550-2600 см-1, практически свободной от других полос.

1.4.4. ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ

Стараясь получить максимум информации о строении вещества из ИК-спектров, следует учитывать, что содержащиеся в них полосы обладают различной степенью характеристичности. Потому, изучая ИК-спектр, следует в первую очередь обратить внимание на те области, в которых наличие интенсивной полосы однозначно свидетельствует о присутствии в исследуемом веществе определенной функциональной группы. Каждая из таких групп обычно проявляется несколькими полосами в разных частях спектра; обнаружив основную характеристическую частоту, обязательно убедитесь в наличии других полос, характерных для данного структурного элемента. При определении характеристических полос важнейшее значение имеет их интенсивность. Так, слабая полоса в области 1700 см-1 не может служить до-

44

казательством присутствия в исследуемой молекуле карбонильной группы, поскольку характеристическая для этой группы полоса является одной из самых интенсивных в спектре. Аналогично, слабая полоса в области 35003600 см-1 скорее свидетельствует о присутствии в веществе влаги, чем гидроксильной группы в основной структуре, Слабая полоса в этой области может быть обусловлена также появлением обертона или гидроксильной группы, соответствующей енольной форме карбонильного соединения.

В первую очередь проверьте наличие наиболее характеристических­ полос в области 1700-1800 см-1 (группа С=О в составе любой возможной функции) и области 3200-3600 см-1, в которую попадают колебания групп О-Н и N-H. Если полосы соответствующей интенсивности в той и другой области отсутствуют, то можно утверждать, что молекула не содержит перечисленных структурных элементов.

Если присутствует полоса νС=О, попытайтесь по ее положению с помощью данных других разделов настоящего пособия предположить, к какой функциональной группе она относится. Если полос νС=О две и они имеют соответствующие значения частот, то весьма вероятно, что вещество является ангидридом кислоты; в этом случае в области νС=О должны также наблюдаться две полосы. Если предполагаемая группа альдегидная, попытайтесь отыскать в спектре полосу νС(О)Н. Если вещество представляет собой сложный эфир, ему должны соответствовать две полосы νС-О.

Если в спектре соединения обнаруживается полоса в области 32003600 см -1, обратите внимание на ее интенсивность и форму. Данные предыдущего раздела помогут Вам установить, к какой из функциональных групп относится данная полоса. Наличию гидроксильной группы должна, кроме того, соответствовать интенсивная полоса малохарактеристического колебания νс-о. Если соединение содержит тройную связь, в спектре легко может быть обнаружена характеристическая полоса νС≡С.

Пример 1. Какую структуру имеет соединение СЗН6О, ИК, спектр которого показан на рис. 18.

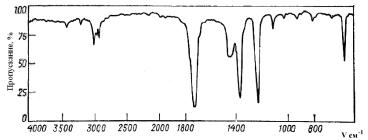

Рис. 18. ИК-спектр ацетона

45
