Материал: Системы автоматизированного проектирования лекал и раскладок

Подсистема «Планирование»

Данная подсистема обеспечивает взаимосвязь всех подсистем, учет выполненных работ и координацию всех этапов подготовки производства.

Подсистема позволяет осуществлять управление следующими этапами:

Конфекционные карты

Для моделей назначаются основные и вспомагательные материалы, фурнитура. При этом можно задавать расход отдельно для каждого размера и роста.

Например, в маленьком размере требуются 3 пуговицы, а в большом размере 4 пуговицы, требуются молнии различной длины.

План выпуска

Задается план выпуска изделия каждого размеро-роста

Информация о созданных раскладках

Система предоставляет информацию о созданных раскладках. Раскладки можно отсортировать: по дате создания, по моделям, по виду материала и по авторам.

Информация о степени готовности модели к запуску в производство

Предоставлена возможность получить информацию о степени готовности изделия к производству: какие этапы выполнены, для каких классов материалов раскладки созданы, а для каких - нет.

Определение стоимости модели

Когда основные этапы подготовки производства выполнены, Производится расчет производственных затрат, включающих расход и стоимость основных и вспомогательных материалов, фурнитуры и стоимости изготовления

Определение потребности в материалах и фурнитуре

Предоставляется возможность определения количества и стоимости основных вспомогательных материалов, необходимых для выполнения производственной программы.

Калькуляция

Система на основе материальных и производственных затрат и накладных расходов позволяет рассчитать себестоимость и отпускную цену изделия.

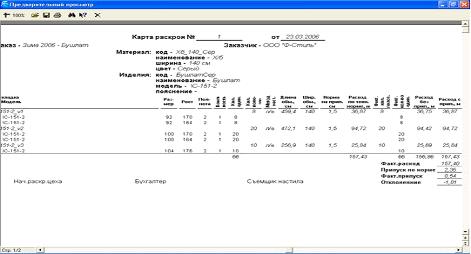

Карты кроя

Карты кроя несут информацию о моделях, которые были раскроены, в каком количестве и из каких тканей.

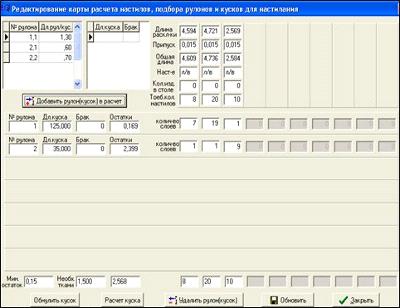

Информация о настилах

Специальный механизм осуществляет расчет для минимизации остатков при настилании, выбирает те рулоны и куски ткани, которые дают меньше остатков для выбранных раскладок.

Полная информация о сроках и результатах выполнения отдельных этапов работ содержится в маршрутных листах.

Подсистема «Планирование» обеспечивает связь всех подсистем. Изменение информации в одной подсистеме обеспечивает автоматическое изменение соответствующей информации в других подсистемах и позволяет оперативно рассчитать все производственные показатели.

Подсистема «Управление предприятием»

Данная подсистема предназначена для оперативного обеспечения руководства предприятия всей необходимой информацией для принятия эффективных управленческих решений. Управление включает 3 основных направления информации:

Анализ производственно-хозяйственной деятельности

Планирование ассортимента выпускаемых изделий

Планирование производства

Анализ производственно-хозяйственной деятельности содержит информацию о динамике бизнес-процессов, финансовых потоках, результатах выполнения прошлых и текущих заказов.

Диаграмма отражает информацию о динамике производства и реализации.

Показывает какое количество изделия было произведено, отгружено и оплачено за интересующий период времени.

Эта информация очень актуальна для формирования оптимального плана выпуска изделий на очередной период.

Планирование ассортимента выпускаемых изделий базируется на результатах анализа производстенно-хозяйственной деятельности за определенный период и состоит в формировании перечня перспективных моделей.

Планирование производства также базируется на результатах анализа производстенно-хозяйственной деятельности за определенный период и заключается в формировании плана выпуска конкретных изделий в каждом размере.

.4 Преимущества использования САПР «Грация»

. Полная автоматизация конструкторской подготовки, обеспечение быстрой сменяемости моделей при безупречном качестве изделий во всех размерах и ростах:

создание непосредственно в компьютере чертежа изделия, базовой и модельной конструкции по любой методике в одном размере;

быстрое и точное построение системой чертежа изделия, основных и производных лекал в требуемом диапазоне размеров, ростов и полнот с учетом типологии населения (европейцы, американцы, азиаты);

автоматический контроль и корректировка сопряжения деталей во всех размерах и ростах и формирование табеля мер;

оперативное изменение ассортимента при изменении направлений моды, автоматическое перестроение при изменении прибавок, рельефов, перераспределении вытачек;

мгновенное перестроение лекал серийной модели на индивидуальную фигуру при выполнении индивидуальных и корпоративных заказов;

наличие 20 оригинальных способов оформления угловых участков деталей, разработанных специалистами ИГТА;

реализация интеллектуальных и циклических процессов проектирования;

возможность посмотреть до отшива изделия как оно будет выглядеть во всех размерах и обеспечить гармоничное восприятие изделия во всех размерах и ростах за счет корректировки параметров и изменения пропорций;

обеспечение преемственности работы конструкторов - процесс создания модели понятен и доступен для использования и изменения другим конструкторам;

передача всей конструкторской и технологической документации по электронной почте обеспечивает организацию моделирующего центра в одном месте, а производств - в других;

возможность проектирования изделий в 3-х мерном пространстве, оценки качества изделия в статическом и динамическом состояниях.

. Эффективная программа построения экономичных и технологичных раскладок:

поддерживает сочетание ручного, автоматического и полуавтоматического режимов с учетом рисунка материала, способа настилания, дефектов и технологических ограничений;

открывает возможности для плодотворного сочетания опыта раскладчика и быстродействия компьютера, экономичности и технологичности;

стимулирует проектирование раскладок самими конструкторами;

обеспечивает экономию времени и материалов.

. Наличие среды для эффективного взаимодействия Дизайнера, Конструктора, Технолога и выполнения этих работ одним человеком.

4. Периферийное и специальное технологическое оборудование

В программном обеспечении САПР предусмотрен простой и доступный пользователю механизм подключения широкого спектра периферийного и специального технологического оборудования: плоттеров <#"866146.files/image068.jpg">

Относительно недавно Algotex стал выпускать плоттеры серии Stream. Плоттеры серии Stream разработаны в партнерстве с фирмой Hewlett-Packard и отличаются, прежде всего, типом используемых печатающих головок. На данный момент выпускается модель с шириной 183 см. Плоттеры этой серии несколько дешевле плоттеров StreamJet, используют стандартные картриджи HP (#45) и на сегодняшний день являются одним из лучших решений для вывода лекал и раскладок на малых предприятиях.

Плоттер Stream 180:

.1.2 Плоттеры фирмы JETLINK

Плоттеры серии JETLINK функционально полностью соответствуют плоттерам Algotex. Плоттеры используют печатающие головки HP (картридж #45) и при относительно невысокой цене обладают достаточно высокой производительностью и надёжностью. Выпускается модели с шириной области печати 183, 205 и 240 см.

Плоттеры серии Jetlink:

4.1.3 Плоттеры фирмы MUTOH

Одними из лучших, с точки зрения надежности, в швейном производстве зарекомендовали себя плоттеры, производимые фирмой Mutoh. Это многофункциональная, скоростная и надежная техника. Важные достоинства плоттеров MUTOH - низкие эксплуатационные расходы за счет использования недорогих расходных материалов: шариковых ручек, карандашей, а также возможность резки по бумаге.

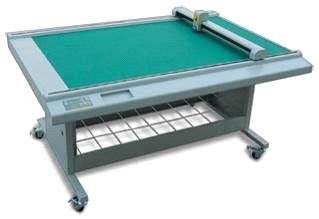

Плоттеры для вырезки лекал из картона

Технология раскроя раскладок по бумажным зарисовкам существенно снижает потребность предприятий в картонных лекалах. Если, тем не менее, требуется вырезка лекал из картона, используют специальные режущие пл Относительно недавно начали поставлять режущие плоттеры серии RP-TM (Китай). Эти плоттеры позволяют производить зарисовки и резку с использованием широкого спектра материалов, таких как картон, пластик, кожа, фольга. В швейном производстве плоттеры используются для изготовления осноровочных и намеловочных лекал из картона.

Высокая скорость и точность резки достигаются за счет использования вакуумного прижима разрезаемого материала к столу плоттера. По сравнению с конкурентами плоттеры RP-TM отличает надежность.

Дигитайзеры

В САПР Комтенс имеются мощные программные средства <#"866146.files/image074.jpg">

Рабочая область

1200x900 мм

0.254 мм

Разрешение

100-1000 lpi

Интерфейс

RS-232C

Тип указателя

16-кнопочный курсор

Упаковочные размеры

127x16x160 см (дигитайзер) 73x24x87 см (подставка)

В качестве относительно недорогой альтернативы импортным дигитайзерам предлагается дигитайзер УВГ1-01. При меньшей стоимости, он обладает характеристиками, обеспечивающими достаточно точный ввод лекал

Дигитайзер УВГ1-01

Дигитайзеры Numonics серии ACCUGRID

.3 Автоматические раскройные установки

Одним из достоинств САПР Комтенс является возможность использования широкой гаммы периферийного и специального технологического оборудования: плоттеров <#"866146.files/image077.jpg">

Характеристики АРУ F.K Group серии TopCut (модель 7.5):
