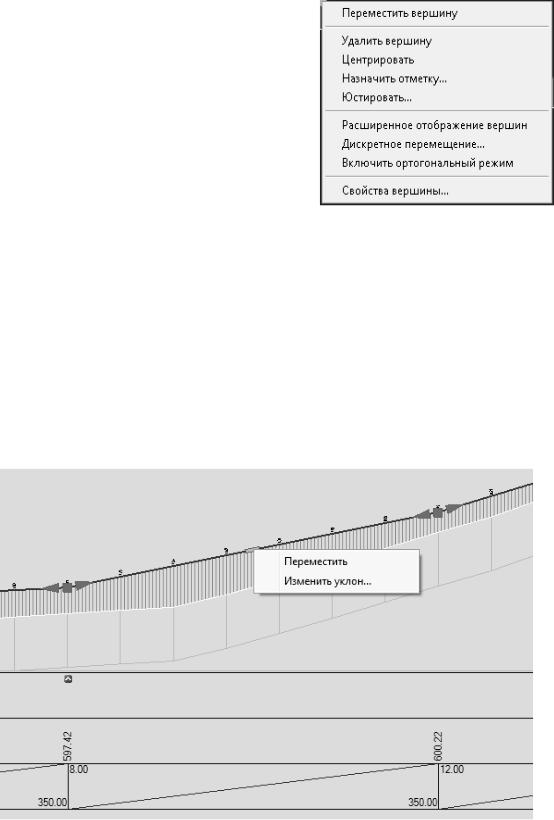

откроется контекстное меню (рис. 21), далее выбрать Свойства вершины, задать соответствующий ПК.

Для изменения уклона профиля надо щелкнуть правой кнопкой мы-

ши по вершине, выбрать Расширенное отображение вершин. Уклон зада-

ем в середине элемента профиля, нажав правой кнопкой мыши на середину элемента (рис. 22). Уклон можно задать относительно левой точки, середины или правой точки.

Рис. 22. Фрагмент экрана с изменением уклона профиля

25

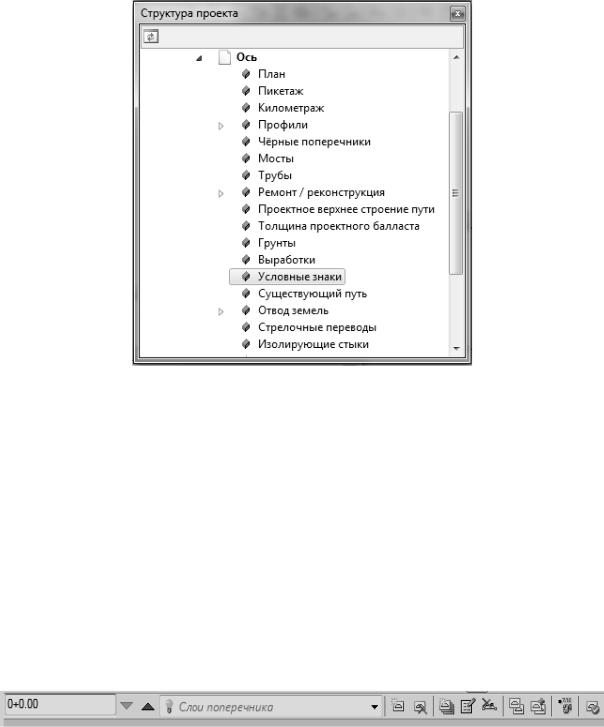

На продольном профиле дополнительно могут быть отображены различные точечные и линейные объекты. Для добавления условного знака на профиль в окне Структура проекта раскройте дерево таблиц текущего подобъекта и откройте таблицу Условные знаки (рис. 23). Задайте положение и тип условного знака. Введенный условный знак отобразится как в самом окне Профиль, так и на чертеже продольного профиля.

Рис. 23. Структура проекта. Условные знаки

3.4.Проектирование поперечных профилей

ВRobur реализован параметрический подход к заданию конструкции поперечника. Пользователь указывает, какие конструктивные элементы присутствуют на поперечнике, и задает их параметры, а система отрисовывает данный поперечник начиная от оси трассы.

Вначале проектирования поперечных профилей необходимо вы-

брать пункт меню Поперечник Создать список поперечников Задать шаг поперечников ОК. Как правило, поперечники создают на всех переломах черного профиля. На экране появится поперечный профиль по земле на ПК 0+00,00. С помощью пиктограмм, расположенных на панели окна Поперечник, можно перемещаться с одного поперечника на другой (рис. 24).

Рис. 24. Панель окна Поперечник

26

Зеленая линия – поверхность земли, черный круг – уровень основной площадки земляного полотна. Определяем тип поперечного профиля (насыпь или выемка).

Для открытия основного окна редактора поперечников выберите элемент меню Поперечник Показать палитру элементов конструкции.

Также откроем дополнительное окно, в котором будут отображаться вы-

бранные элементы поперечника: Поперечник Показать дерево элементов конструкции.

3.4.1. Конструкция поперечного профиля земляного полотна для насыпи

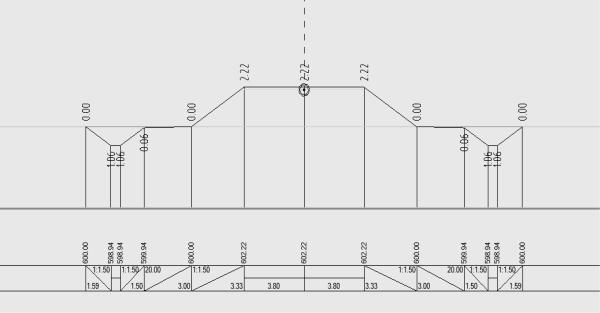

Применяем следующие элементы конструкции (рис. 25):

1.Основная площадка по БЗП Основная площадка тип 2. Элемент добавляется с установленными по умолчанию параметрами, они отображаются в окне Свойства и доступны для редактирования (ширина слева и справа).

2.Откосы Откосы насыпи. Укажите левой кнопкой мыши точку привязки вставляемого элемента (концы основной площадки).

3.Канава Канава с подрезкой (от подошвы). Указываем элемент,

ккоторому будет привязана добавляемая конструкция (откосы насыпи).

Рис. 25. Фрагмент экрана с поперечным профилем насыпи

Откроем и заполним таблицу уширений земляного полотна. Выбере-

те пункт меню Поперечник Таблица уширений и возвышений. Восполь-

зуемся функцией Автозаполнение. В этом случае, в соответствии с плановыми характеристиками текущего подобъекта, будут посчитаны возвыше-

27

ния и уширения в кривых. Задайте значение средневзвешенной квадратичной скорости, равной 60 км/ч. В результате программа автоматически определит участки, на которых должно быть предусмотрено уширение основной площадки в кривой и возвышение наружного рельса.

Созданная конструкция поперечника может быть сохранена в отдельном файле и впоследствии применена на заданном участке. Чтобы сохранить файл конструкции, выберем Поперечник Утилиты Экспор-

тировать конструкцию Сохранить конструкцию под названием Насыпь.

Перейдем к поперечнику, на котором должна быть предусмотрена конструкция выемки, и спроектируем данную типовую конструкцию.

3.4.2. Конструкция поперечного профиля земляного полотна для выемки

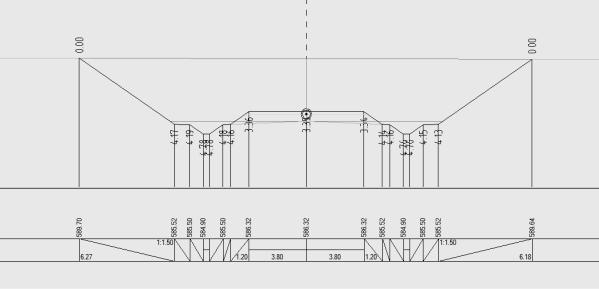

Применяем следующие элементы конструкции (рис. 26):

1.Основная площадка по БЗП Подушка (в окне Свойства отре-

дактировать ширину слева и справа).

2.Кювет Кювет по глубине – привязываем к концам основной площадки.

3.Откосы Откосы выемки – привязываем к краю кювета.

Рис. 26. Фрагмент экрана с поперечным профилем выемки

Для выемки бывает характерно то, что откос выемки не имеет пересечения с землей. В таких случаях применяют только один откос.

Сохраним спроектированную конструкцию выемки, выбрав Попе-

речник Утилиты Экспортировать конструкцию Сохранить конструкцию под названием Выемка.

Перейдем к поперечнику, где рабочая отметка на профиле близка к нулевой.

28

3.4.3.Конструкция поперечного профиля земляного полотна для нулевого места

Применяем следующие элементы конструкции:

1.Основная площадка по БЗП Подушка (в окне Свойства отре-

дактировать ширину слева и справа).

2.Кювет Кювет по глубине – привязываем к концам подушки.

3.Откосы Откосы выемки – привязываем к краю кювета. Сохраним спроектированную конструкцию нулевого места, нажимая

на Поперечник Утилиты – Экспортировать конструкцию Сохранить конструкцию под названием Нул. место.

Файлы используемых в проекте конструкций находятся в Структуре проекта, в папке Конструкции поперечника.

3.4.4. Применение правила поперечников

Созданные конструкции поперечных профилей используются при создании правил.

Зададим правило поперечников. Выберите элемент меню Попереч-

ник Правила поперечников. В поле Наименование задайте название и при необходимости – описание создаваемого правила.

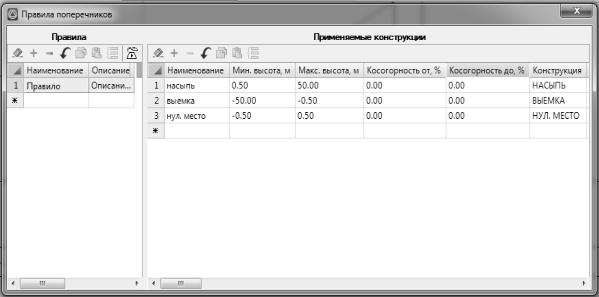

Для созданного правила задаем набор применяемых конструкций – описание конструкции и высотный диапазон, в пределах которого она должна применяться (рис. 27). Затем нажимаем кнопку Применить прави-

ло (рис. 28).

По умолчанию выбранное правило распространяется на всю трассу. При необходимости оно может быть применено на отдельном участке.

Рис. 27. Создание правила поперечников
