Настройка защиты заключается в установке тока срабатывания и тока, при котором действие защиты блокируется. На основании рекомендаций разработчика ток срабатывания на частоте 25 Гц принимается равным 0,3 А, ток срабатывания блокировки при номинальной частоте, отнесенный к вторичным цепям, берется равным (60-70) mA .

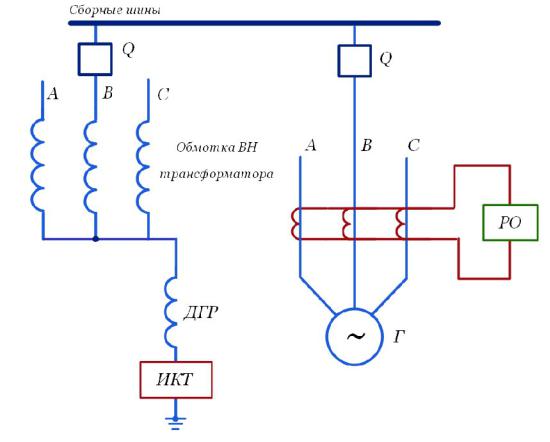

Рис.96 Схема включения защиты на наложенном переменном токе
Защита от замыканий на землю в обмотке статора, выполняемая с наложением на цепь статора постоянного тока
Защита с наложением постоянного тока на цепь статора генератора РЗГ100 разработана в Томском политехническом университете и успешно применяется на ряде электростанций России для блочных генераторов. Упрощенная схема защиты и ее включение показано на Рис.97. Основным недостатком защиты является наличие гальванической связи цепей защиты с первичными цепями генератора, однако, при ее эксплуатации негативных последствий не выявлено.
Наложенный постоянный ток от источника через объединенные нейтрали обмоток высшего напряжения обмоток трансформаторов напряжения
130
подается на обмотки статора. Величина тока в реагирующем органе РО определяется сопротивлением изоляции обмотки статора. В нормальном режиме работы наложенный ток незначителен, и защита не работает. При замыкании на землю или снижении уровня изоляции наложенный ток увеличивается, что приводит к срабатыванию сигнального элемента или сигнального и отключающих элементов одновременно.
Сигнальный элемент реагирует на сопротивление R = (100 - 200) kOm. Отключающий элемент срабатывает при R < 10 kOm.

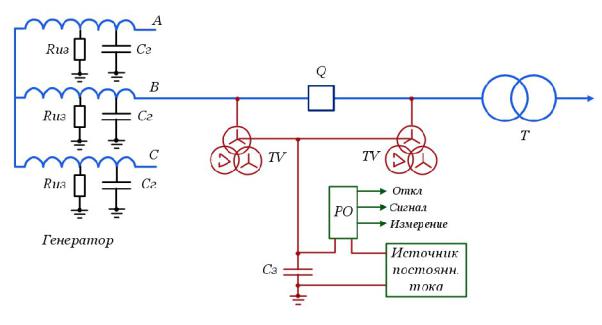

Рис.97 Схема защиты на наложенном постоянном токе
Защиты генератора от внешних замыканий предназначены для отключения генератора при отказе защит или выключателей смежных присоединений и резервирования основных защит генератора.
Выбор типа защиты зависит от мощности генераторов. Для генераторов малой мощности, до 30 МВт, применяется максимальная токовая защита с блокировкой по напряжению; для генераторов средней мощности, от 30 до 60 МВт - двухступенчатая токовая защита обратной последовательности; для генераторов большей мощности - четырехступенчатая токовая защита обратной последовательности и дистанционная защита.
Защита выполняется на трех реле тока, включенных на фазные токи. Токовые реле подключаются к трансформаторам тока, установленным со стороны нулевых выводов обмотки статора. Для исключения сраба-
131
тывания защиты при перегрузках пусковой орган дополнен блокировкой по напряжению из двух реле напряжения, реле напряжения обратной последовательности KV2 и реле минимального напряжения KV1
(Рис.98).

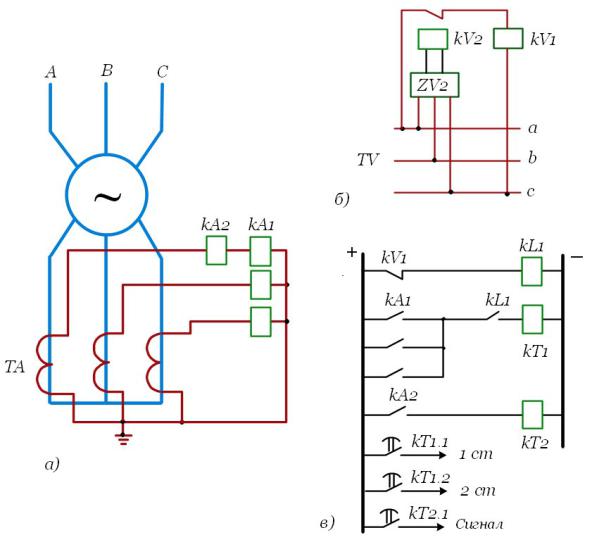

Рис.98 Схема максимальной токовой защиты с блокировкой по напря-
жению: а) цепи переменного тока; б) цепи напряжения; в) цепи постоянного тока
При перегрузках реле KV1 держит свой контакт разомкнутым, блокируя действие защиты. При несимметричных коротких замыканиях из-за появления напряжения обратной последовательности сработает реле KV2 и разорвет цепь питания реле напряжения KV1. Реле KV1, сработав, своим контактом подаст питание на промежуточное реле KL, и блокировка защиты снимется. При трехфазных коротких замыканиях работает KV1 и разрешает работу защиты.
132
Ток срабатывания токовых реле отстраивается от номинального тока генератора.
Напряжение срабатывания минимального реле напряжения отстраивается от минимального значения рабочего напряжения. Для предотвращения неправильного срабатывания защиты при самозапуске электродвигателей собственных нужд допускается в случае необходимости уменьшать напряжение срабатывания до 0,5U ном.
Напряжение срабатывания реле напряжения обратной последовательности выбирается из условия отстройки от напряжения небаланса на выходе фильтра.
Защита выполняется с двумя выдержками времени: с первой через контакт реле времени подается сигнал на отключение секционных и шиносоединительных выключателей, а со второй - на отключение генератора.
Реле KA2, включенное на фазный ток генератора, выполняет функции защиты от перегрузки.
Для генераторов средней и большой мощности токовая защита с блокировкой по напряжению не обеспечивает требуемой чувствительности, в особенности при дальнем резервировании. Поэтому для защиты таких генераторов от внешних замыканий применяется токовая защита обратной последовательности.
Как указывалось выше, для защиты генераторов мощностью (30–60) МВт от внешних несимметричных замыканий используется двухступенчатая токовая защита обратной последовательности. Защита выполнена на двух реле тока KA2 и KA3, подключенных к фильтру токов обратной последовательности (Рис.99).
Токовое реле первой ступени КА2 должно обеспечить требования ближнего и дальнего резервирования
Iсз1ст (0,3 0,7)I ном.
Реле второй ступени КА3 предназначено для сигнализации возникновения несимметричной нагрузки в сети:
Iсз2ст (0,08 0,1)I ном.
Реле КА1 и КV обеспечивают действие защиты при симметричных замыканиях.
На турбогенераторах мощностью 60 МВт и более для защиты от внешних несимметричных коротких замыканий применяется четырехступенчатая токовая защита обратной последовательности.
133

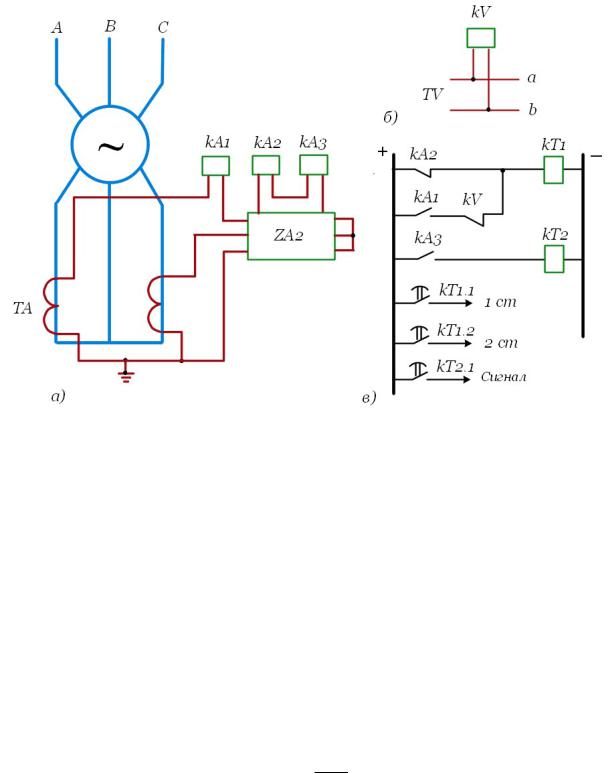

Рис.99 Двухступенчатая токовая защита обратной последовательно-
сти: а) цепи переменного тока; б) цепи напряжения; в) цепи оперативного постоянного тока.
Четырехступенчатая токовая защита обратной последовательности
включает в себя две отсечки, сигнальный, пусковой и интегральные органы (Рис.100).
Информация о токе с выхода фильтра токов обратной последовательности ФТОП через входные преобразователи ВП подается на схему. Чувствительная отсечка I предназначена для дальнего резервирования, грубая отсечка II - для ближнего резервирования, интегральный орган ИО - для защиты генератора от перегрузки токами обратной последовательности, сигнальный орган СО - для сигнализации о возникновении несимметричной перегрузки.
Ток срабатывания отсечки II выбирается по выражению
I (2)
I2ср.отс2 k2 , ,
ч
где kч 1,5 - требуемый коэффициент чувствительности;
I2(2) - сверхпереходный ток обратной последовательности при коротком замыкании на выводах генератора.
134
