Материал: РЗА Копьев

5

1. Введение

1.1Назначение релейной защиты и автоматики

1.2Требования к релейной защите

1.3Структурная схема устройств релейной защиты

1.4Основные алгоритмы функционирования

6

1.1 Назначение релейной защиты и автоматики

Энергетическая система представляет собой сложную многозвенную техническую систему, предназначенную для производства, распределения и потребления электроэнергии. Процессы, происходящие в энергосистеме, отличаются быстротой, взаимосвязанностью, единством процессов производства, распределения и потребления электроэнергии. Управление ими без применения специальных технических средств, называемых средствами автоматического управления, в большинстве случаев оказывается невозможным.

Условно, все устройства автоматики по своему назначению и области применения можно разделить на следующие две большие группы: местную и системную технологическую автоматику, местную и системную противоаварийную автоматику.

Технологическая автоматика обеспечивает автоматическое управление в нормальном режиме:

пуск блоков турбина-генератор и включение на параллельную работу синхронных генераторов;

автоматическое регулирование напряжения и реактивной мощности на шинах электростанции;

автоматическое регулирование частоты и обеспечения режима заданной нагрузки электростанции;

оптимальное распределение электрической нагрузки между блоками;

регулирование напряжения в распределительной сети;

регулирование частоты и перетоков мощности и т.п.

Назначением противоаварийной автоматики является предотвращение или наиболее эффективная ликвидация последствий аварий:

релейная защита электрооборудования от коротких замыканий и ненормальных режимов;

автоматическое повторное включение;

автоматическое включение резерва;

автоматическая частотная разгрузка;

автоматическая ликвидация асинхронного режима.

автоматика предотвращения нарушения устойчивости и т.д.

Из перечисленных видов устройств автоматики особо выделяется релейная защита, изучающая поведение электроэнергетической системы и ее элементов в режимах глубоких возмущающих воздействий и скачкообразных изменений электрических параметров. Эти возмущения

7

вызываются различного рода короткими замыканиями, которых могут возникнуть по причинам:

пробоя или перекрытия изоляторов линий электропередач в случае грозовых перенапряжений или при их загрязнении;

обрыва проводов или грозозащитных тросов из-за обледенения и вибраций;

механических повреждений опор, поломке изоляторов разъединителей, схлестывании проводов;

ошибочного действия оперативного персонала;

заводских дефектов оборудования и ряда других факторов.

Управление энергосистемой при нарушении ее нормальных режимов тесно связано с работой релейной защиты. Поэтому изложения материала целесообразно начать с рассмотрения этого вида автоматики.

Требование безаварийности и надежности энергоснабжения закладывается уже на стадии проектирования энергосистемы за счет оптимального выбора источника электроэнергии (уголь, газ, вода или другое), расположения электростанций, передачи мощности, учета характеристик нагрузок и перспектив их роста, способов регулирования напряжения и частоты, планированием режимов работы и т.п. И все же полностью исключить факт отказа оборудования из-за коротких замыканий нельзя.

На релейную защиту возлагаются следующие функции:

1.Автоматическое выявление поврежденного элемента с последующей его локализацией. Защита подает команду на отключение выключателей этого элемента, восстанавливая нормальные условия работы для неповрежденной части энергосистемы.

2.Автоматическое выявление ненормального режима с принятием мер для его устранения. Нарушения нормального режима в первую очередь вызываются различного рода перегрузками, которые не требуют немедленного отключения. Поэтому защита действует на разгрузку оборудования или выдает сообщение дежурному персоналу.

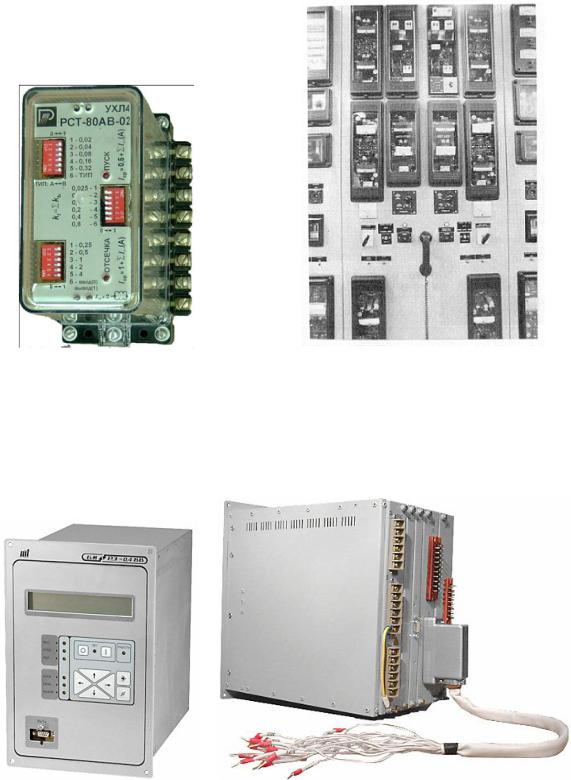

В качестве примера на Рис.1 представлено современное микропроцессорное реле, выпускаемое инженерно-производственной фирмой «РеонТехно»; на Рис.2 - типовая панель защиты линии, выполненная на электромеханических реле,
