2.1 Назначение

Измерительные преобразователи являются общими элементами для всех схем релейной защиты. Их основное назначение изолировать цепи высокого напряжения от вторичных цепей защиты и преобразовать входные величины в величины, удобные для измерений. К наиболее распространеннымотносятся электромагнитные трансформаторы тока и трансформаторы напряжения. Трансформаторы тока рассчитываются на получение вторичных токов величиной 5A или 1A , при помощи трансформаторов напряжения получают вторичные напряжения 100В или

1003 В.

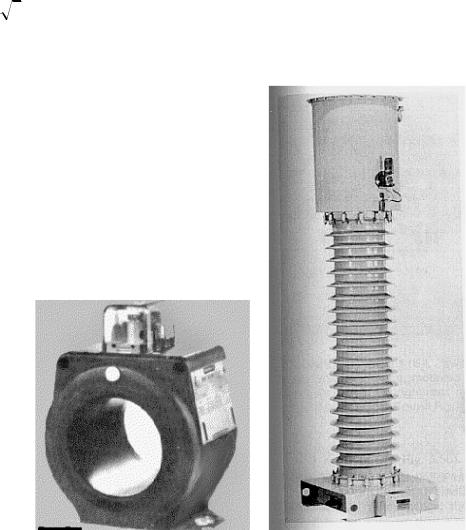

В качестве примера на Рис.8 показан внешний вид низковольтного кабельного и высоковольтного трансформаторов тока.

Рис. 8 Трансформаторы тока:

а) низковольтный кабельный трансформатор тока; б) трансформатор тока на напряжение 220 кВ

16

2.2 Особенности работы трансформаторов тока в схемах релейной защиты

Конструктивно трансформатор тока представляет собой стальной сердечник с двумяобмотками: первичной w1 и вторичной w2 (Рис.9).

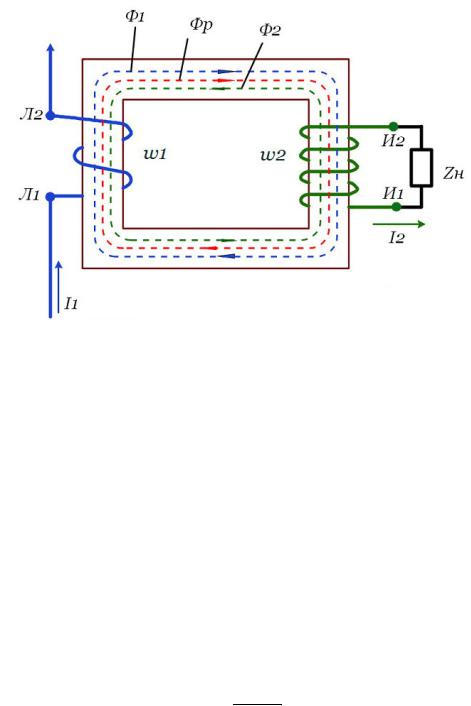

Рис.9 Устройство трансформатора тока

При протекании тока по первичной обмотке трансформатора тока создается магнитный поток, который наводит во вторичной обмотке, замкнутой на сопротивление нагрузки, ток I 2 . Для идеального трансформа-

тора тока сумма намагничивающих силобмотокравна нулю:

I1w1 I 2w2 0,

отсюда

I2 w2I1w1 .

Отношение чисел витков обмоток называется витковым коэффициентом трансформации трансформатора тока:

nв w2w1.

Отношение первичных и вторичных номинальных токов называется номинальнымкоэффициентом трансформациитрансформатора тока.

nI1ном .

ТТI2ном

Из-за потерь в стали сердечника значения виткового и номинального коэффициентов трансформации трансформаторов тока различны. Для

17

рассмотрения причин, вызывающих эту разницу, обратимся к схеме замещения трансформатора тока (Рис.10).

Первичный ток I1 проходит сопротивление z1 и далее разветвляется по двум параллельным ветвям. На нагрузку поступает вторичный ток I 2 , по ветви намагничивания замыкается ток Iнам I1 I 2 , называемый

током намагничивания. Введение ветви намагничивания в схему замещения трансформатора тока позволяет учесть погрешности при реальном процессетрансформации.

Рис.10 Схема замещения трансформатора тока

Таким образом, соотношениепервичногои вторичноготоковимеет вид:

I2 I1 I нам ,

nТТ

то есть реальныйтрансформатортокаимеет погрешности.

Различают следующие виды погрешностей.

Токовая погрешность определяет разницу между измеренным модулем тока и его фактическимзначением:

f1 I1 I1I2 100%.

Фазовая погрешность определяет угол сдвига вторичного тока относительно первичного.

Из схемы замещения следует, что величина погрешности зависит от значения сопротивления ветви намагничивания zнам и от его соотноше-

ния с сопротивлением нагрузки zн . Сопротивление намагничивания определяется конструкцией трансформатора тока, характеристикой стали

18

сердечника и кратностью первичного тока. Увеличение первичного тока приводит к насыщению стали и уменьшению сопротивления zнам , что

приводит к росту погрешности. Если увеличивать нагрузку при неизменномпервичномтоке, то такжепроисходитувеличениепогрешности.

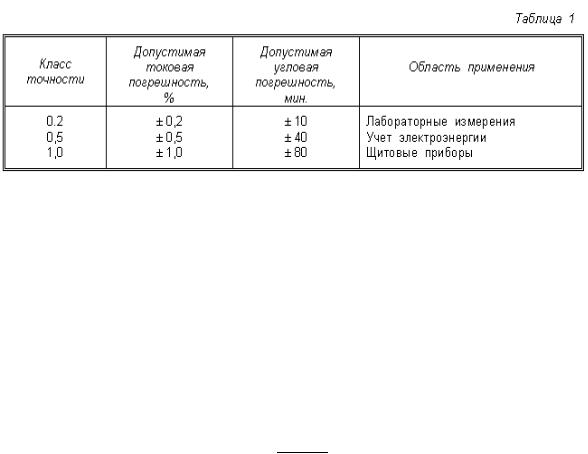

Для примера в Табл.1 приведена классификация трансформаторов тока. Допустимые погрешности, приведенные в таблице, соответствуют нагрузкам вторичной обмотки не выше номинальных, и при вторичном токе, не превышающем 120 % номинальногозначения

Трансформаторы тока, предназначенные для питания схем релейной защиты, работают в режиме коротких замыканий или перегрузок оборудования, когда первичные токи значительно превышают номинальные. Такие условия работы связаны с увеличенным значением погрешностей. И хотя сердечники трансформаторов тока для устройств релейной защиты выполняют из высококачественной электротехнической стали, насыщающейся при больших кратностях тока, обязательным условием возможности использования трансформатора тока является его проверка на допустимую погрешность.

Согласно нормативным требованиям, погрешность трансформаторов тока в режиме работы защиты не должна превышать 10%. Рекомендуется следующийпорядоквыбора трансформаторов тока:

1.Определяетсярабочий ток защищаемогообъекта I раб .

2.По найденному значению тока и номинальному напряжению выбирается трансформатор тока.

3.Определяется максимально возможное значение тока повреждения защищаемогообъекта Ik max .

4.Рассчитываетсякратностьтока короткого замыканиякак отношение

k I k max .

I раб
