Если шиносоединительный выключатель остается в работе на длительное время вместо ремонтируемого выключателя одного из присоединений, то трансформаторы тока этого выключателя подключаются к токовым цепям дифференциальной защиты с помощью испытательного блока БИ.

Для исключения ложного срабатывания защиты при внешних замыканиях в случае обрыва вторичных цепей в схеме предусмотрена блокировка от обрыва токовых цепей. Функции блокировки выполняет реле КА0 , включенное в нулевой провод токовых цепей защиты. В случае

обрыва одной из фаз токовых цепей в нулевом проводе появляется ток, который приводит к срабатыванию реле КА0. Реле КА0, сработав, пода-

ет питание на реле КТ. Замыкание контактов реле КТ приводит к срабатыванию реле КL4, которое своим первым контактом становится на са-

моподпитку, а вторым контактом КL4.2 снимает плюс с контактов из-

мерительных органов защиты. Вывод блокировки осуществляется с помощью кнопки SB. Для контроля исправности токовых цепей, кроме токового реле, предусмотрена установка миллиамперметра mA.

Дифференциальная токовая защита для подстанции с двумя рабочими системами шин

Вэтой схеме каждое присоединение имеет один выключатель, два разъединителя и подключается к определенной системе шин. Такое присоединение считается фиксированным. В процессе оперативных переключений, связанных с переводом присоединения на другую систему, фиксация может нарушаться. В таких случаях эксплуатационный персонал для обеспечения правильного действия защиты должен произвести необходимые переключения в токовых цепях.

Схема включения измерительных органов дифференциальной защиты для подстанции с двумя рабочими системами шин при фиксированном включении присоединений представлена на Рис.109.

Всостав защиты входят три измерительных комплекта. Индивидуальные комплекты КАТ1 и КАТ2, предназначенные для защиты отдельной

системы шин, включены на сумму токов присоединений этих шин. Групповой комплект КАТ3 включен на сумму токов присоединений

обеих систем шин и предназначен для защиты шин при нарушении фиксации присоединений. Схема цепей постоянного тока собрана таким образом, что плюс на контакты реле КАТ1 и КАТ2 подается только после

срабатывания КАТ3.

150

При фиксированном включении присоединений в случае возникновения внешнего короткого замыкания все три реле не работают, а при замыкании на одной из систем шин сработает групповой комплект и один из индивидуальных, в результате чего будет отключена только поврежденная система шин.

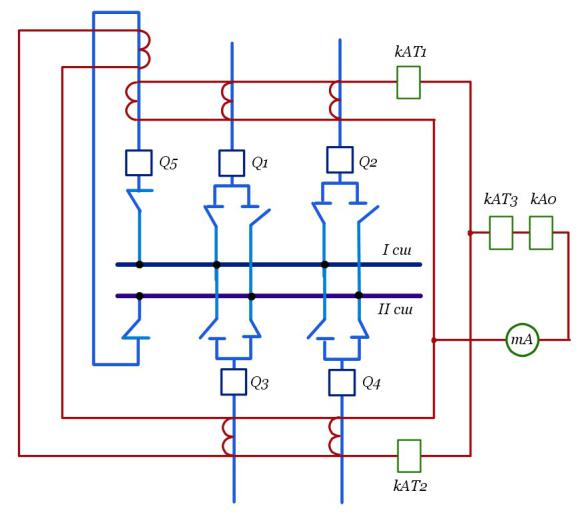

Рис.109 Схема дифференциальной защиты для подстанции с фиксированным включением присоединений

При изменении фиксации присоединений селективность действия индивидуальных комплектов нарушается. В случае возникновения внешнего короткого замыкания защита шин не работает, так как, несмотря на срабатывание индивидуальных комплектов, групповой комплект не разрешает прохождение команды на отключение выключателей.

При коротком замыкании на любой из систем шин произойдет отключение всех присоединений.

151

Для исключения неселективности действия дифференциальной защиты при изменении фиксации присоединений оперативный персонал должен произвести необходимые переключения во вторичных цепях.
